兼容/替代HRS|广濑|Hirose|广濑连接器|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器产品是一款：中继型带状电缆连接器；其主要特点是：1. 中继型：这种连接器可用于内部连接走线，设备内部的线对线连接；2. 兼容性：这种连接器适用于HIF3A系列以及HIF3B系列的插座；3. 配套电缆：UL2651 AWG#28扁平电缆；Pitch ：2.54mm，可提供的替代品Pin位 ：2*5~2*30P，产品颜色：黑色，产品材质：PBT UL94V-0 / C5191，适用线材：AWG#22~28。【提供HRS|广濑|Hirose|广濑连接器|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头替代品】。
------------------------------------------------------------------------------------------------
1、兼容/替代HRS|Hirose|广濑连接器|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头产品相关规格与参数：
| 连接器类型 | 基板固定的方法 |
| 插头 | 交错引线 |
| 部件部分 | 推荐底板厚度 |
| 线束品 | 开口方向 |
| 无 | 笔直 |
| 参考规格 | 插拔次数 |
| 安全规格 | 接触部电镀 |
| UL, C-UL/CSA | 金 |
| PIN数 | 电镀厚度 |
| 10, 16, 20, 26, 30, 34, 40, 50, 60, 64 | 外壳颜色 |
| (嵌合部分)列数 | 黑色 |
| 2 | 接线方法 |
| 安装间距 | 压接 |
| 2.54 mm | 适合电线类型 |
| 开口间距 | 扁平电缆 |
| 2.54 mm | 适合电线尺寸(AWG)Min. |
| 连接器长度(间距方向) | 适合电线尺寸(AWG)Max. |
| 31.98, 39.6, 44.68, 52.3, 57.38, 62.46, 70.08, 82.78, 95.48, 100.56 mm | 适合电线尺寸(2mm)Min. |
| 连接器宽度(纵向) | 适合电线尺寸(2mm)Max. |
| 8.5 mm | (Max.)使用温度范围 |
| 连接器高度 | 85 ℃ |
| 33.2, 35.2 mm | (Min.)使用温度范围 |
| 安装方法 | -55 ℃ |
| 基板封装设计 | 面板安装方法 |
------------------------------------------------------------------------------------------------

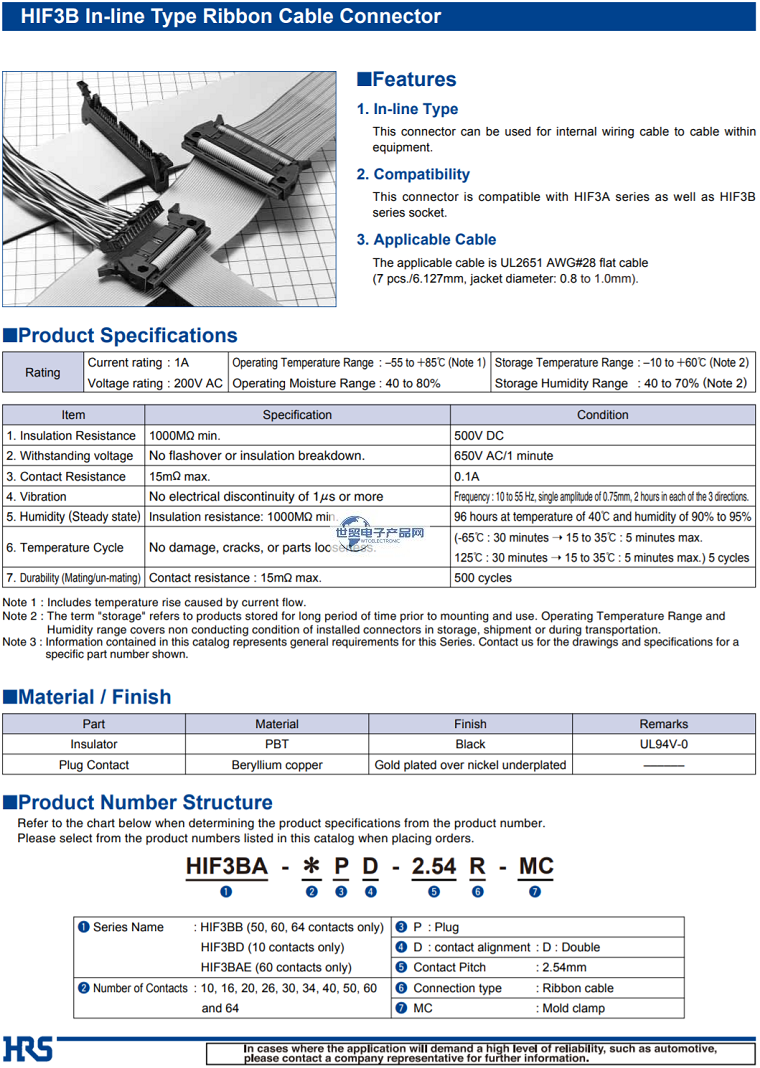

2、兼容/替代HRS|广濑|Hirose|广濑连接器|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头产品规格书：
------------------------------------------------------------------------------------------------
3、可提供兼容/替代HRS|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头产品料号/型号清单：
| HIF3BD-10PD-2.54R-MC | HIF3BB-64PD-2.54R-MC | HIF3BA-34PD-2.54R-MC | HIF3BA-60PD-2.54R-MC | HIF3BA-26PD-2.54R-MC |
| HIF3BA-16PD-2.54R-MC | HIF3BB-60PD-2.54R-MC | HIF3BA-40PD-2.54R-MC | HIF3BA-30PD-2.54R-MC | HIF3BA-20PD-2.54R-MC |
| HIF3BA-50PD-2.54R-MC | HIF3BB-50PD-2.54R-MC | HIF3BA-64PD-2.54R-MC |
------------------------------------------------------------------------------------------------
4、线对板连接器-兼容HRS|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头替代品 此产品销售商：-代理销售提供【线对板连接器-兼容HRS|HIF3BA系列连接器2*5~2*30P|2.54mm间距WTB连接器插头替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
