在微型电子设备、医疗仪器、高端摄像模组及5G射频系统中，对信号传输线缆的要求日益严苛。线缆不仅要具备轻薄柔韧的特性，还需确保高速信号的稳定与低损耗传输。42AWG极细同轴线（Micro
Coaxial Cable）正是为满足此类高端应用而生的高性能传输介质。本文将带你了解它如何实现电子信号的“无损通道”。
一、什么是42AWG极细同轴线？
“42AWG”代表线规规格，是美国线径标准（AWG, American Wire
Gauge）的一种表示方式。数字越大，线径越细——而42AWG的直径仅约0.0635mm，几乎细如发丝。所谓Micro Coaxial
Cable，即极细同轴线，由内导体、绝缘层、屏蔽层及外护套构成，具备优异的抗干扰能力和信号完整性。它广泛应用于摄像模组、超声探头、内窥镜、无人机以及高速数据传输设备等内部高密度连接场景。

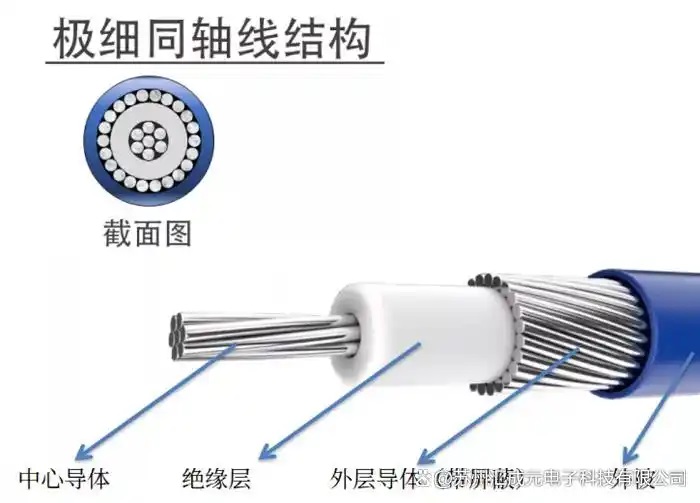

二、极细同轴线的结构剖析

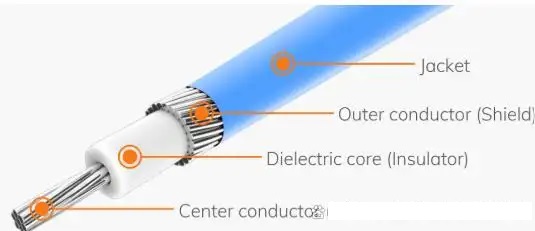

一根42AWG极细同轴线通常由以下四部分组成：
• 内导体（Inner Conductor）：采用镀银铜或镀金铜材质，导电性高、抗氧化能力强。
• 绝缘层（Dielectric Insulation）：使用FEP、PEEK或PFA等低介电常数材料，最大限度降低信号衰减。
• 屏蔽层（Shielding）：采用镀银铜编织网或铝箔，有效抵御外部电磁干扰。
• 外护套（Jacket）：选用柔性、耐高温、阻燃的TPU或FEP材料，确保线缆长期可靠运行。
三、42AWG极细同轴线如何实现电子信号的无损传输？
• 低损耗绝缘材料，保障信号纯净
采用FEP、PFA等低介电常数、高频特性优异的绝缘材料，大幅减少高频信号能量损耗，确保传输高效稳定。
• 高密度屏蔽结构，抗干扰更出色
极细同轴线采用超过90%编织密度的镀银铜屏蔽层，能够有效阻隔复杂环境中的电磁干扰（EMI），维持信号完整性。
• 高导电性精密导体，传输更稳定
内导体选用镀银铜丝，兼具优异导电性与耐腐蚀性，特别适用于高速数字信号与射频信号传输。

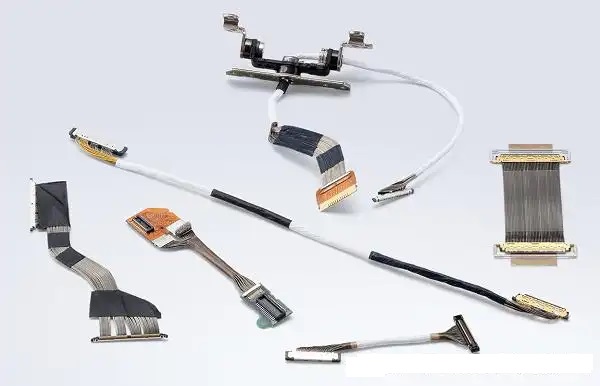

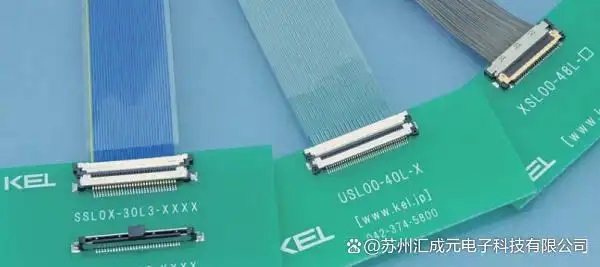

• 多芯微型定制化方案，灵活适配空间
支持8芯、16芯、32芯等多芯并排定制设计，既能满足紧凑空间布线，又保证各通道信号互不干扰。
凭借极细径、高柔性、高屏蔽性与低损耗的卓越特性，42AWG极细同轴线已成为微型高端电子设备内部高速高频信号传输的理想选择。无论是在医疗成像、射频模组还是智能终端领域，它都在以“发丝级”的精度，承载着高速信号的无损通行。
