3M 9QN0-114-22-1.00高速DAC线束替代

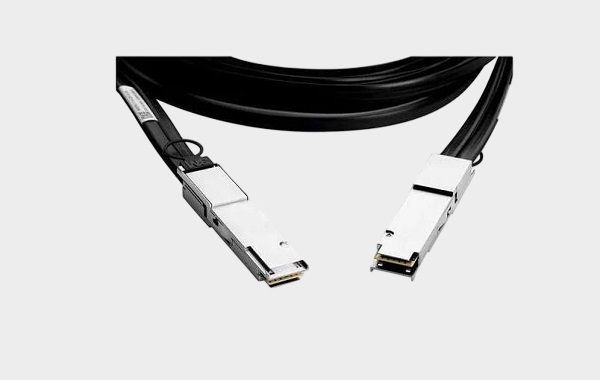

在数据中心、高性能计算（HPC）以及高速网络设备中，高带宽、低延迟的连接方案至关重要。3M推出的 9Q系列高速DAC线缆组件广泛应用于服务器、交换机及存储设备之间的高速互连。其中型号 9QN0-114-22-1.00 是典型的 100G QSFP28直连铜缆（DAC）组件，以稳定的信号完整性、良好的柔性布线能力和较高的性价比，成为数据中心短距离高速互连的重要方案之一。

一、3M 9QN0-114-22-1.00产品特点与技术参数

9QN0-114-22-1.00 属于 3M 9Q 系列高速线缆组件，采用 Twin Axial 双轴电缆结构，能够实现高速信号传输并有效降低串扰和信号损耗。其主要技术特点包括：

  •  接口类型：QSFP28 Plug to Plug

  •  传输速率：最高支持 100Gbps（4×25Gbps）

  •  线缆类型：Flat Twin Axial 扁平双轴铜缆

  •  线规：30 AWG

  •  长度：1.00 m

  •  位置数：38 positions

  •  屏蔽结构：全屏蔽设计，提升抗干扰能力

  •  锁扣方式：Latch Lock，带 Pull Tab 拉环设计

  •  工作温度：0℃ ~ 70℃

  •  应用场景：服务器互连、交换机连接、数据中心机架内部高速传输

该系列DAC线缆采用柔性扁平结构设计，可实现较小弯曲半径并减少机柜内部布线空间占用，同时有利于改善机柜内部气流和散热效率，适用于高密度网络设备环境。

二、选型和兼容与替代方案参考及建议

在高速网络布线方案设计中，DAC线缆的选型通常需要考虑 接口标准、传输速率、线缆长度、线规以及系统兼容性。针对 9QN0-114-22-1.00 的应用，可参考以下选型和替代建议：

1. 接口与协议兼容

  •  确保设备端口支持 QSFP28接口标准

  •  符合 100GBASE-CR4 / IEEE 802.3bj / SFF-8661 等高速协议

2. 长度与线规匹配

  •  30AWG线缆通常适用于 2米以内短距离连接

  •  若距离更长，可选择 26AWG版本DAC线缆

3. 典型应用匹配

  •  服务器 ↔ Top-of-Rack交换机

  •  交换机 ↔ 交换机

  •  数据中心高密度机架内部互连

4. 国产替代与兼容方案建议

在实际项目中，可根据以下原则选择国产替代方案：

  •  接口与EEPROM协议兼容：确保与主流交换机厂商系统识别兼容

  •  线缆结构一致：Twinax DAC结构与QSFP28接口标准一致

  •  电气性能匹配：满足100G信号完整性、插损及串扰指标

  •  机械结构一致：插拔结构、锁扣、长度规格一致

通过以上关键参数匹配，可实现 功能兼容、性能稳定、成本优化 的替代方案，适用于数据中心建设及设备升级场景。

3M 9QN0-114-22-1.00 是一款典型的 100G QSFP28 DAC高速线缆组件，具有结构柔性高、信号完整性好、布线效率高等优势，广泛应用于服务器、交换机及数据中心高速互连场景。在当前高速网络设备需求持续增长的背景下，通过合理选型和兼容设计，也可以实现稳定可靠的替代方案，从而在保证性能的同时有效优化整体成本。

我们长期专注于 该品牌高速连接器及线缆组件的国产替代研究与应用方案开发，如果您正在寻找相关替代产品、评估兼容方案或有采购需求，欢迎联系：张经理 18665383950（微信同号）。期待与更多行业伙伴深入交流，共同推动高速互连解决方案的发展。
