I-PEX 82857-100B-02-D 10P高速信号传输极细同轴线束替代品

一、100mm极细同轴线束：从原厂型号到工程替代需求

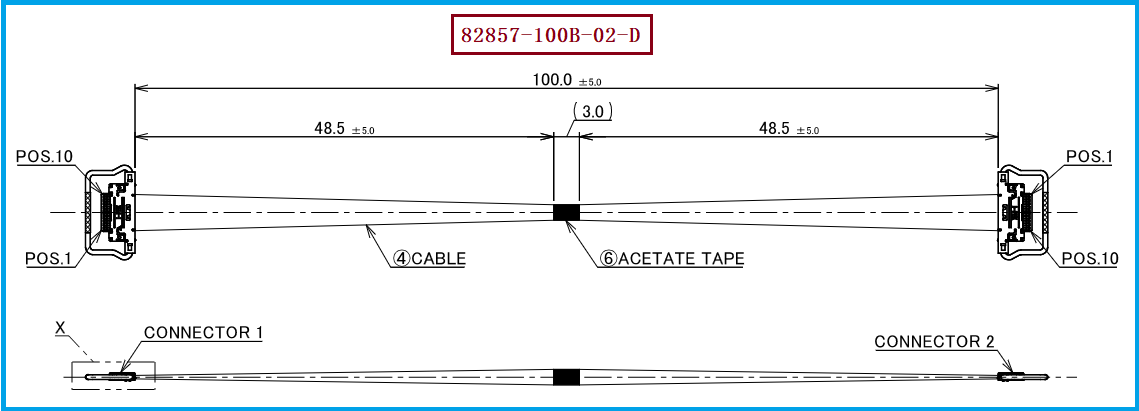

在笔记本电脑、工业相机、AI视觉设备、机器人及高分辨率显示设备中，内部高速信号连接对线束的尺寸、阻抗、信号完整性及装配可靠性提出了越来越高的要求。本文聚焦的 I-PEX 82857-100B-02-D，属于 CABLINE®-CA 系列10Pin Micro-Coaxial Cable Harness，采用 AWG40极细同轴线、100mm长度，其线束端使用的连接器主体型号为 20634-210T-02。I-PEX官方资料显示，CABLINE-CA采用0.4mm Contact Pitch、水平对插结构，插合高度为1.0±0.1mm，并支持AWG36、AWG38、AWG40、AWG42及AWG44等Micro-Coaxial Cable规格；而I-PEX公布的该评估线束型号资料明确将 82857-100B-02-D定义为“10pin micro-coaxial 40AWG L=100mm 1-N”。

二、极细同轴线究竟能有多细？AWG40已经进入超微型连接领域

对于工程师和采购人员而言，“极细”不能只看线缆外径，更重要的是关注中心导体直径、线规AWG、阻抗以及整体线缆结构。以I-PEX公开的Micro-Coaxial Cable参考数据来看，AWG40中心导体直径约0.09mm，AWG42约0.075mm，AWG44约0.060mm，而更细的AWG46中心导体直径可以达到约 0.048mm；需要注意的是，0.048mm属于I-PEX极细同轴线通用参考规格，并不意味着CABLINE-CA所有连接器都适配AWG46，CABLINE-CA官方资料目前列出的Micro-Coaxial Cable范围为AWG36至AWG44。 因此，对于本项目的 82857-100B-02-D，更准确的工程描述应当是：采用约0.09mm中心导体的AWG40极细同轴线，在极小线径基础上兼顾高速信号传输、柔性布线和空间利用率。对于需要进一步微型化的项目，芯线做到约0.048mm并非概念上的极限，但具体能否应用，需要综合连接器端接能力、机械强度、电流承载、阻抗及高速信号完整性进行评估，而不能单纯以“越细越好”作为选型标准。

三、围绕工程师与采购的选型：尺寸、线材、连接器和Pin定义必须同步确认

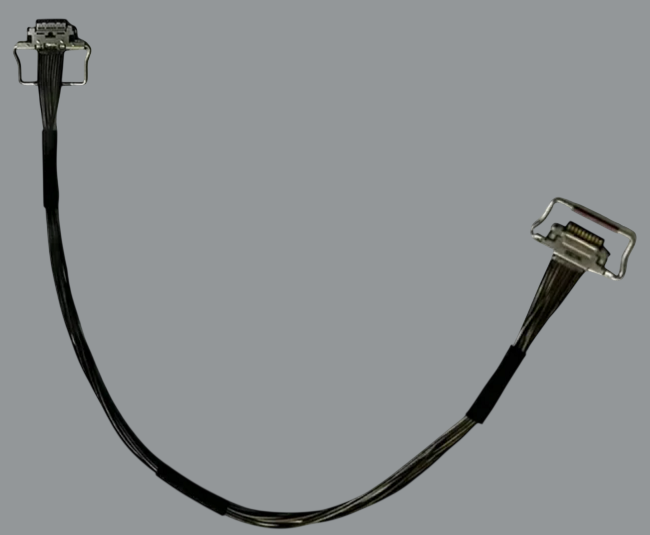

如果设备原设计采用 I-PEX 82857-100B-02-D，进行兼容替代时建议工程端重点核对四个维度：第一是连接器，本方案对应线材端连接器型号为 20634-210T-02；第二是线材规格，原方案为 AWG40 Micro-Coaxial Cable；第三是长度，原线束长度为 100mm；第四是Pin Assignment及机械结构，原厂资料将该型号定义为10Pin、40AWG、100mm、1-N线序方案。 对采购人员而言，不能只依据“10Pin、100mm”进行比价，因为连接器型号、线径、阻抗、线序、端接方式及锁扣结构任何一项发生变化，都可能造成实际装配或高速信号性能不兼容；对于工程师而言，还应进一步确认PCB端对接连接器、安装空间、出线方向以及系统实际速率要求。CABLINE-CA本身采用0.4mm Pitch、水平对插、机械锁扣及屏蔽/多点接地设计，官方参考传输能力可达32Gbps/Lane，因此替代产品更适合按照“机械兼容+电气兼容+信号完整性+生产工艺”进行综合验证，而不是简单进行外观替换。

四、选型和兼容与替代方案参考及建议：以原规格为基准进行一对一替代

针对 I-PEX 82857-100B-02-D 的替代需求，我们公司可提供：I-PEX 82857-100B-02-D兼容替代线束方案，可围绕原产品的10Pin结构、20634-210T-02线材端连接器、AWG40极细同轴线及100mm长度进行产品开发与生产制造，并根据客户设备实际需求进一步确认线序、线缆外径、阻抗、端接结构及装配尺寸。对于工程打样、国产替代、供应链备选以及批量采购，建议先以原厂样品或工程图纸建立关键尺寸与电气参数基准，再通过样品试装、导通测试、耐压/绝缘测试以及高速信号完整性验证确认兼容性；如果设备对空间高度特别敏感，还需要重点关注CABLINE-CA的0.4mm Pitch及约1.0±0.1mm插合高度等结构参数。 我们可根据客户提供的具体应用环境、长度、Pin数量、线序和连接器要求进行定制化极细同轴线束制造，为工程师提供从样品验证到批量生产的替代方案，同时帮助采购人员建立稳定的第二供应来源，降低单一品牌型号依赖。

I-PEX 82857-100B-02-D的核心特点可以概括为“10Pin、AWG40、100mm、Micro-Coaxial、CABLINE-CA连接器体系”，其应用价值在于通过极细线径和高密度连接结构，在有限设备空间内实现高速信号连接。对于工程师而言，真正可靠的替代并不是单纯复制一个料号，而是围绕线径、连接器、线序、尺寸、阻抗、端接工艺及信号完整性进行系统匹配；对于采购人员而言，则需要同时关注规格兼容、供应稳定性、交期及批量制造能力。我们公司专注于极细同轴线束生产制造及兼容替代方案，可针对 I-PEX 82857-100B-02-D提供相应的替代开发与生产支持，帮助客户在保证产品应用需求的基础上拓展更加灵活、稳定的供应链选择。
