I-PEX 82652-100B-02-D 40P高速信号传输极细同轴线束替代品

一、I-PEX 82652-100B-02-D：面向高密度高速连接的40P极细同轴线束

在笔记本电脑、高清显示设备、工业相机、AI视觉设备以及其他高密度电子设备中，内部空间越来越有限，而高速信号传输速率却不断提高，这使得传统线缆和普通连接器越来越难以同时满足“小型化、高速化和可靠连接”的要求。I-PEX CABLINE®-CA系列正是在这一应用背景下推出的极细同轴连接方案，其中 I-PEX 82652-100B-02-D 是一款典型的40Pin极细同轴线束产品。

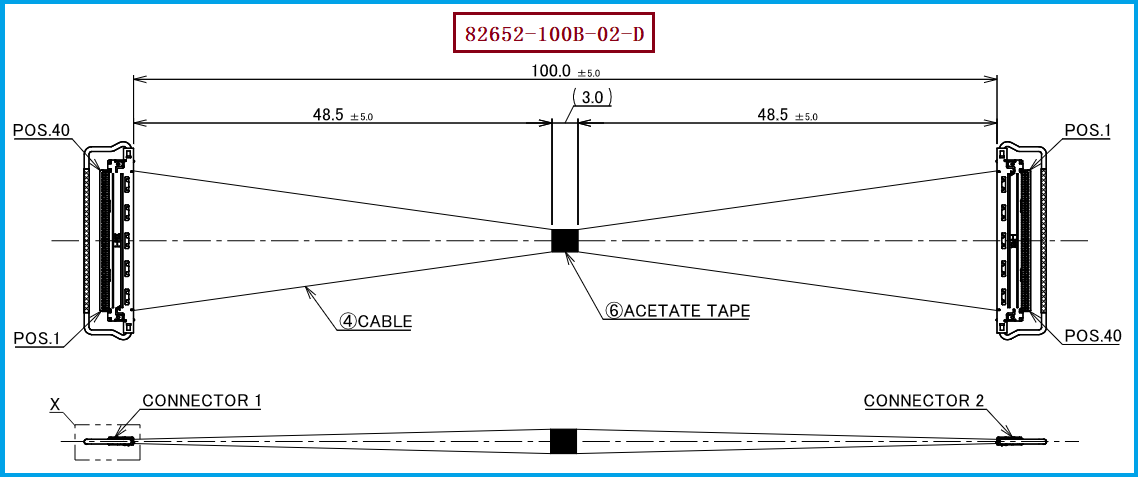

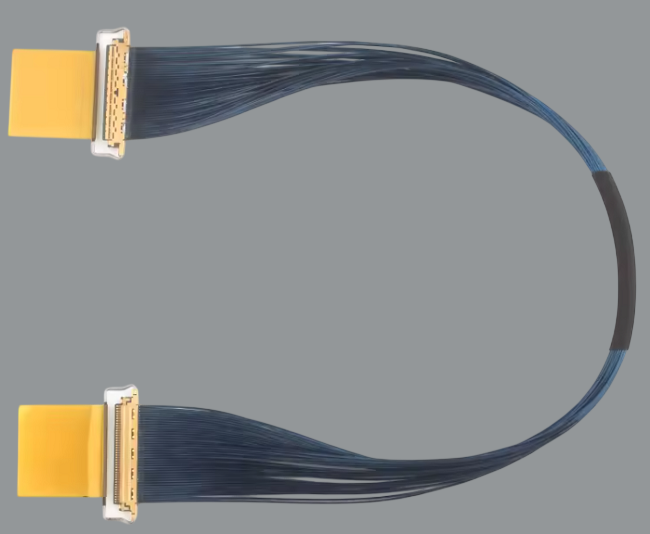

根据产品图纸，该型号线束长度为 100MM，采用 AWG #40、50Ω Micro-Coaxial Cable（极细同轴线），两端配套CABLINE-CA系列连接结构，线材端使用的连接器主体型号为 20634-140T-02。40根极细同轴线通过高密度连接器进行端接，并采用特定的线位定义实现两端信号连接。对于工程师而言，这意味着产品不仅要关注“40Pin”和“100MM”这些表面参数，还需要进一步确认线材规格、阻抗、Pin Assignment、连接器结构以及端接工艺；对于采购人员而言，这些参数则直接关系到替代产品是否真正具备可装配、可使用和可验证的条件。

CABLINE®-CA系列连接器采用 0.4mm Pitch、水平对插以及机械锁扣结构，同时具有屏蔽和多点接地设计，适用于高密度高速信号连接。资料显示，该系列支持Micro-Coaxial Cable，并覆盖AWG36、AWG38、AWG40、AWG42和AWG44等规格，其中AWG #40正是本型号所采用的线材规格。因此，I-PEX 82652-100B-02-D并不是普通的多芯线束，而是由极细同轴线、精密端接结构和高密度连接器共同构成的高速信号线束组件。

二、极细同轴线束结构全解析：一根小型线束为什么能够传输高速信号？

从工程结构来看，极细同轴线束并不是简单地把很多根细导线并排组合起来，而是一个由导体、绝缘层、屏蔽层、外部保护层、端接区域以及连接器组件共同构成的高速互连系统。以 I-PEX 82652-100B-02-D 为例，其核心线材采用 AWG #40、50Ω Micro-Coaxial Cable，40根独立同轴线分别进行信号传输，每一根线都具有相对独立的同轴结构，从而能够在有限空间内实现高密度信号布线。

极细同轴线内部通常由中心导体承担高速信号传输，外围绝缘介质用于保持导体与屏蔽层之间稳定的电气关系，而屏蔽层则承担回流路径及电磁屏蔽作用。对于高速信号而言，真正重要的并不仅仅是“导体能不能导电”，而是整个同轴结构能否保持稳定的阻抗和良好的信号完整性。当信号频率不断提高后，阻抗不连续、串扰、回损、插损以及EMI等问题都会更加明显。因此，50Ω阻抗控制、线材结构一致性以及连接器端接质量，是极细同轴线束能够实现高速稳定传输的重要基础。

在线束两端，AWG #40极细同轴线需要与高密度连接器进行精密端接。本型号使用的线材端连接器主体型号为 20634-140T-02，对应40Pin CABLINE-CA结构。连接器本身采用0.4mm间距设计，并通过屏蔽结构和多点接地帮助改善高速信号环境；同时，机械锁扣能够提高插合后的连接可靠性。也就是说，一条真正成熟的极细同轴线束，其性能并不是单独由线材决定，而是由**“极细同轴线 + 精密端接 + 屏蔽接地 + 连接器结构 + 线束成型”**共同决定。

三、工程选型和兼容与替代方案参考及建议：不能只看Pin数和长度

对于工程师和采购人员来说，在寻找 I-PEX 82652-100B-02-D 的兼容替代方案时，最容易出现的误区就是只核对“40Pin、100MM”，然后认为两款产品即可直接替换。实际上，极细同轴线束的替代需要同时考虑连接器、线材、阻抗、Pin定义、长度、机械结构和电气性能等多个维度。本型号采用 AWG #40 50Ω极细同轴线，长度为 100MM，并使用 20634-140T-02 连接器主体，因此在开发替代产品时，需要重点确认连接器的Pin数、0.4mm Pitch、对插方向、锁扣结构以及与设备端母座的匹配关系，同时还要确认40根线的信号映射方式与原产品保持一致。

从兼容性角度来看，CABLINE®-CA平台本身提供10Pin、12Pin、20Pin、30Pin、40Pin、50Pin和60Pin等多种规格，并支持不同AWG的Micro-Coaxial Cable。因此，当设备设计需要进行国产替代、第二供应商导入或者长期供应保障时，不能仅根据连接器外形进行判断，而应以原始线束料号、连接器型号、线材AWG、特性阻抗、线长和Pin Assignment作为完整的替代确认依据。尤其对于高速信号线束，即使机械尺寸能够安装，如果阻抗控制、端接一致性或Pin Mapping存在差异，也可能造成设备无法正常工作或者高速信号性能下降。

针对 I-PEX 82652-100B-02-D，我们公司可提供：I-PEX 82652-100B-02-D兼容替代线束方案。我们可围绕原产品的40Pin结构、AWG #40极细同轴线、50Ω阻抗、100MM长度以及配套连接器结构进行兼容开发，为工程验证、样品打样、第二供应商导入及批量采购提供极细同轴线束替代选择。对于采购人员而言，这类兼容方案不仅可以作为原厂料号的替代供应来源，也有助于降低单一品牌供应风险；对于研发工程师而言，则可以根据设备实际安装空间和信号需求，对线长、Pin定义以及线束结构进行针对性确认。

四、从研发验证到批量采购：极细同轴线束替代的核心价值

极细同轴线束真正进入项目应用后，工程师通常更加关注信号完整性、机械可靠性和批次一致性，而采购人员则更加关注交期、成本、稳定供应和替代风险。因此，一款成熟的替代产品不能只做到“外观相似”，而应尽可能从原始产品的关键规格和使用逻辑出发进行开发。对于 I-PEX 82652-100B-02-D 这款40P线束而言，AWG #40极细同轴线、50Ω阻抗、100MM长度、40Pin高密度连接以及相应Pin定义共同构成了产品的核心技术特征。

在高速电子设备中，线束虽然体积很小，却直接处于高速信号链路之中。线材的导体和绝缘结构决定基础传输能力，同轴屏蔽结构影响抗干扰能力，连接器端接决定信号从线缆进入PCB后的连续性，而线束长度和成型方式则影响实际装配状态。因此，在进行替代开发时，应将产品看成一个完整的高速互连组件，而不是单纯的“线材加工件”。CABLINE®-CA系列本身定位于高速、小型化和高密度应用，资料中明确包含高速数据传输、0.4mm Pitch、机械锁扣、屏蔽及多点接地等技术特点，这也说明此类产品的核心竞争力来自整个互连系统的综合性能。

对于需要寻找 I-PEX 82652-100B-02-D 替代产品的企业而言，我们可提供从极细同轴线材加工、连接器端接到成品线束组装的兼容替代服务，并可根据客户项目要求进一步确认线长、Pin定义、连接器配置及其他结构要求。对于研发项目，可以从样品验证开始；对于成熟产品，则可以进一步推进小批量试产和批量供应，以满足不同阶段的采购需求。

I-PEX 82652-100B-02-D 是一款典型的40Pin高速极细同轴线束，采用 AWG #40、50Ω Micro-Coaxial Cable，线束长度为 100MM，线材端配套 20634-140T-02 连接器主体。其价值不仅在于“小、细、密”，更在于极细同轴线材、精密连接器、屏蔽接地、端接工艺和高速信号完整性之间的协同设计。对于工程师而言，理解这些结构，是正确进行替代选型和性能验证的基础；对于采购人员而言，则是判断兼容供应商是否真正具备替代能力的重要依据。

如果您正在寻找 I-PEX 82652-100B-02-D 的国产化、第二供应商或兼容替代方案，我们公司可提供82652-100B-02-D兼容替代极细同轴线束方案，围绕 AWG #40、50Ω、40Pin、100MM及20634-140T-02配套连接器结构进行产品开发与生产，为高速显示、工业视觉、AI设备及其他高密度电子设备内部连接提供可靠的极细同轴线束选择。

我是【7A电子网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。
