I-PEX 82987-100B-01-D 60P高速信号传输极细同轴线束替代品

一、I-PEX 82987-100B-01-D：面向高密度高速设备的60PIN极细同轴线束

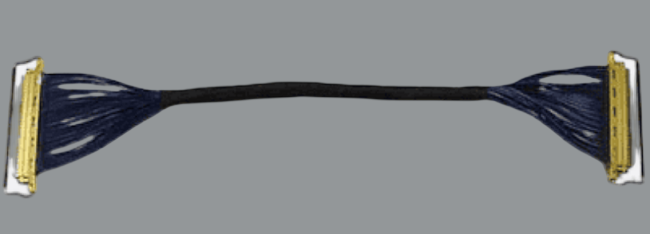

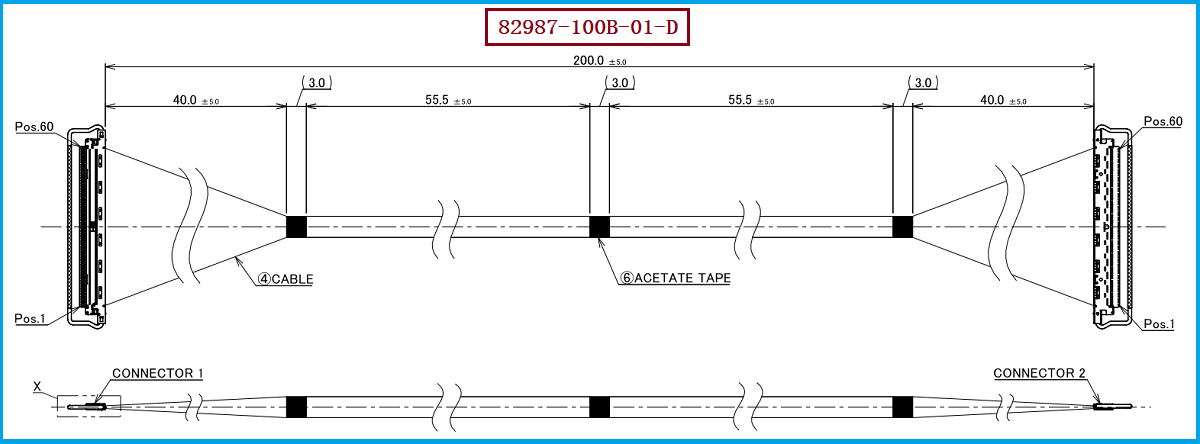

在笔记本电脑、高分辨率显示模组、工业相机、AI视觉设备以及各类紧凑型高速电子设备中，内部连接正在同时向“小型化、高速化和高密度化”发展。I-PEX 82987-100B-01-D正是一款典型的极细同轴线束方案，该线束采用60PIN、0.4MM间距的CABLINE-CA连接系统，线材端连接器型号为 20634-160T-02，配套使用AWG40 Micro-Coaxial极细同轴线，线束标称长度为200mm，并采用1-1线位对应方式。对于工程师而言，这种结构的价值不仅在于60个位置能够在有限空间内实现高密度连接，更重要的是极细同轴结构能够为高速信号提供相对独立的传输和屏蔽路径，有利于控制阻抗、降低串扰和改善EMI表现。CABLINE-CA连接器本身采用0.4mm Pitch、水平对插和机械锁扣结构，系列资料给出的高速应用能力最高可达到32Gbps/Lane PAM4，因此特别适合高速显示、图像传输及设备内部高速互连场景。对于希望减少进口线束供应风险、缩短交期或进行国产化替代的项目，我们公司可提供：I-PEX 82987-100B-01-D兼容替代线束方案，可根据客户PCB接口、线长、线序、AWG规格及测试要求进行配套开发。

二、为什么AWG40极细同轴线更适合高速信号，而不是单纯追求“更细”

工程师在评估I-PEX 82987-100B-01-D兼容线束时，不能只比较外观尺寸和连接器是否能够正常插合，还需要重点关注AWG40极细同轴线本身的电气结构。极细同轴线通常由中心导体、绝缘介质、屏蔽层和外被构成，其优势在于能够围绕每一根信号导体形成相对受控的电磁传输环境，因此与普通离散线或简单排线相比，在高速信号传输中更容易进行特性阻抗和串扰控制。对于这款60PIN线束，原规格采用AWG40、50Ω Micro-Coaxial Cable，这意味着替代设计不仅要匹配AWG线径，还应关注导体结构、绝缘材料、屏蔽覆盖率、线缆外径以及端接工艺，因为这些参数都会影响插入损耗、回波损耗和阻抗连续性。采购人员在寻找兼容产品时也不应只询问“是不是AWG40”，而应确认供应商是否具备极细同轴剥线、屏蔽处理、连接器组装、线位检测以及高速电气测试能力。尤其是60PIN高密度线束，一旦端接长度不一致、屏蔽处理不稳定或其中某一路阻抗发生突变，就可能在高速系统中放大为误码、图像闪屏、链路不稳定等问题，因此真正的兼容替代应建立在机械尺寸、电气性能和量产一致性三方面共同匹配的基础上。

三、极细同轴可以用于充电线吗？答案取决于“传数据”还是“传大电流”

“极细同轴可以用于充电线吗？”是工程项目中一个很容易产生误解的问题。从结构上说，极细同轴线当然可以传输电能，CABLINE-CA系列资料也给出了不同AWG线径对应的电流能力，其中附件资料显示AWG40对应最大0.3A/contact，因此在低功耗供电、偏置电源、控制电源或信号与小电流电源混合传输的内部连接中，极细同轴或同类细线结构可以承担一定供电功能。 但是，如果所谓“充电线”指的是手机、平板、笔记本电脑等设备外部使用的高功率USB-C PD充电线，那么单根AWG40极细同轴通常并不是理想的主电源导体，因为其导体截面积较小，直流电阻更高，在数安培电流下会带来明显压降和温升问题。也就是说，极细同轴最突出的优势是高速信号完整性、屏蔽和小型化，而不是承载大电流。因此更合理的工程方案通常是“高速信号用Micro-Coaxial，电源通道使用更粗规格导体或专门的Power Wire”，形成混合线束，而不是让所有AWG40同轴通道都承担大电流充电任务。对于I-PEX 82987-100B-01-D这类60PIN高速内部线束而言，其核心定位仍然应放在高速数据连接；如果客户项目同时需要供电，我们可以根据实际电压、电流、温升及空间条件重新配置线材组合，而不是机械复制原线束结构后直接当作大功率充电线使用。

四、选型和兼容与替代方案参考及建议

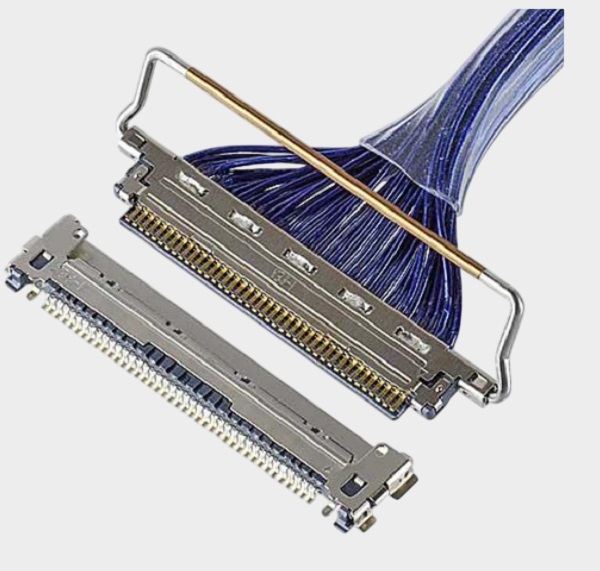

对于计划寻找I-PEX 82987-100B-01-D兼容替代方案的工程师和采购人员，选型时建议首先确认设备PCB端所使用的CABLINE-CA接口及60PIN定义，再核对线材端连接器 20634-160T-02、0.4MM Pitch、AWG40 Micro-Coaxial线材、200mm长度以及1-1线位关系是否与原项目一致。附件资料显示，CABLINE-CA系列支持10至60Pin，并支持AWG36、AWG38、AWG40、AWG42和AWG44 Micro-Coaxial线材，同时具备机械锁扣和屏蔽、多点接地等设计，因此做兼容替代时，应尽量保持连接器机械结构、插合高度、线材规格和屏蔽接地方式的一致性。 对采购端而言，如果替代的目标是降低成本或缩短交期，建议不要仅按“82987-100B-01-D同等外形”询价，而应同步提供PCB端连接器型号、线束长度、Pin定义、目标速率、阻抗要求、弯折空间以及必要的插损或TDR测试条件，这样才能减少样品阶段反复修改。对于需要国产化、第二供应商或定制长度的项目，我们公司可提供：I-PEX 82987-100B-01-D兼容替代线束方案，并可围绕60PIN、0.4MM、20634-160T-02接口及AWG40极细同轴结构进行样品开发和量产评估，帮助工程师在连接兼容性与高速性能之间取得更稳定的平衡。

I-PEX 82987-100B-01-D是一款采用60PIN、0.4MM CABLINE-CA连接系统和AWG40极细同轴线的高密度内部连接线束，其线材端连接器型号为 20634-160T-02。对于高速显示、工业视觉、AI设备和紧凑型电子系统而言，替代方案的关键并不是简单实现“能插、能导通”，而是同时保证连接器兼容、Pin定义正确、阻抗连续、屏蔽可靠以及高速信号性能的一致性。极细同轴线虽然能够承担一定的小电流供电，但并不等同于适合大功率充电；在同时存在高速数据与大电流供电需求时，更推荐采用高速同轴通道与独立电源导体结合的混合线束设计。我们公司专注于极细同轴线束生产制造，可针对I-PEX 82987-100B-01-D等产品提供兼容替代、定制线长、Pin定义调整及工程样品开发服务，为工程设计验证和采购第二供应源提供更多选择。
