I-PEX 82671-100B-01-D 40P高速信号传输极细同轴线束替代品

一、40Pin高密度设计，满足高速、小型化设备的布线需求

在笔记本电脑、平板电脑、高速显示设备、智能终端及其他空间高度受限的电子设备中，工程师在进行内部高速信号连接设计时，往往需要同时解决“线路够细、传输稳定、抗干扰能力强、连接器占用空间小”等多个问题。I-PEX CABLINE-CA II系列正是针对这类应用推出的0.4mm间距、水平插拔型极细同轴连接方案，其40Pin版本具有较高的信号密度，可用于设备内部高速信号连接。I-PEX官方资料显示，CABLINE-CA II采用0.4mm Contact Pitch，40Pin规格支持Micro-Coaxial Cable，并具有全EMI屏蔽及机械锁扣结构。

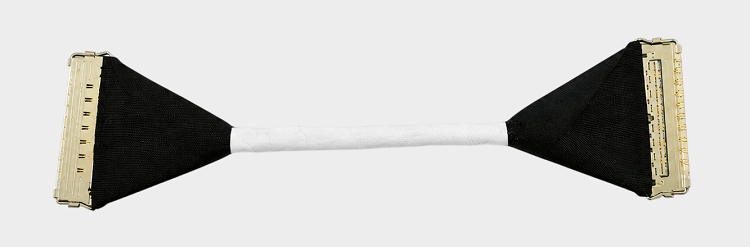

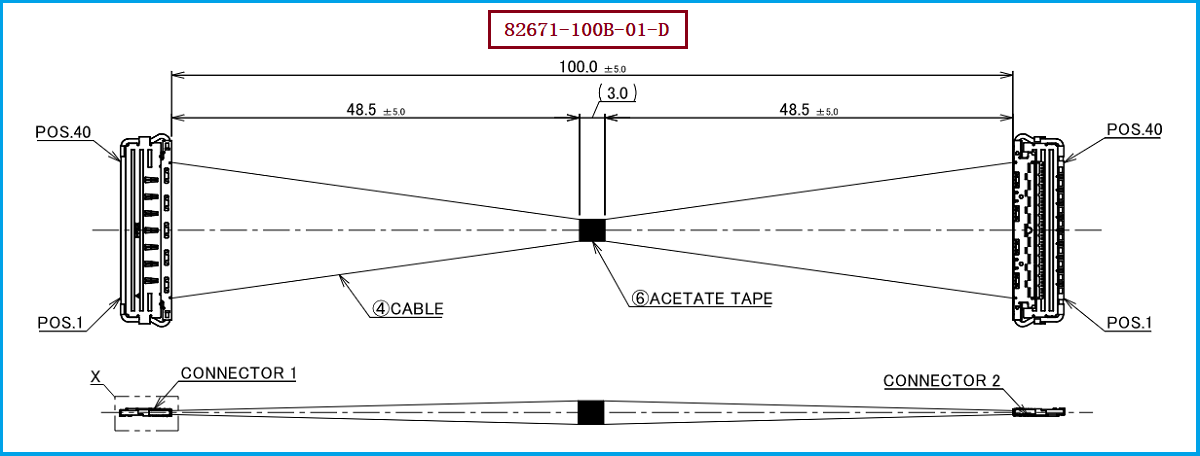

本次介绍的产品为 I-PEX 82671-100B-01-D，属于CABLINE-CA II 40Pin极细同轴线束，线束长度为100mm，采用40AWG Micro-Coaxial Cable，两端均设置连接端，即1--1线位定义。其线材端配套使用的连接器型号为 20680-040T-01，对应CABLINE-CA II 40Pin Plug Housing。对于工程师而言，这种40Pin、0.4mm间距、40AWG极细同轴线束组合，可以在有限空间内实现高密度信号连接，同时兼顾高速信号传输与设备内部空间布局；对于采购人员而言，则可以将Pin数、Pitch、AWG、长度、端部连接器及1--1结构作为来料验收和替代供应商评估时的重要规格依据。I-PEX官方资料同时将82671列为40Pin、40AWG、100mm、1-1的标准Harness型号。

二、为什么说极细同轴线比FPC更抗干扰？关键在于独立屏蔽与信号隔离

对于高速信号连接而言，“线材够不够细”只是一个方面，更重要的是信号在传输过程中能否保持良好的完整性，以及外部电磁噪声是否容易耦合进入信号通道。极细同轴线与普通FPC在结构上的一个重要区别，就是极细同轴线可以针对每一路高速信号形成相对独立的同轴传输结构：中心导体负责信号传输，外围屏蔽层对信号通道进行包覆，从结构上形成更明确的信号与外部环境隔离。因此，在高密度、高速率、强电磁干扰环境下，极细同轴线通常更容易实现受控的阻抗与较好的抗串扰能力。

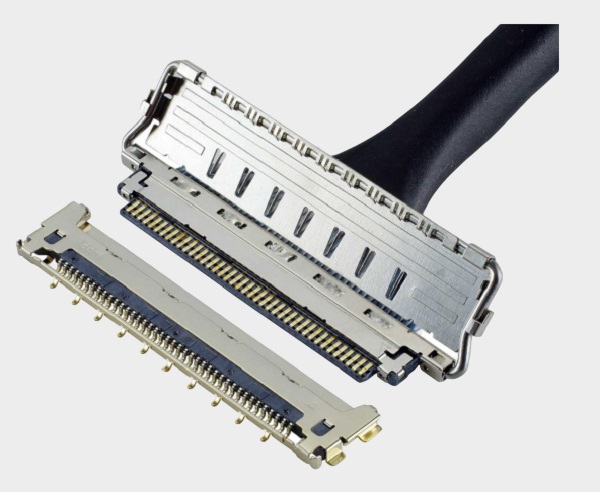

这也是为什么在一些对EMI、串扰和高速信号完整性要求较高的场景中，工程师会优先考虑Micro-Coaxial方案，而不是简单采用FPC作为替代。CABLINE-CA II本身采用ZenShield®全屏蔽设计和多点接地结构，I-PEX官方明确将其定位为EMC解决方案，并强调其全屏蔽结构能够改善接地路径，同时支持高速数据传输；官方40Pin测试资料还给出了AWG #40、100mm Micro-Coaxial Cable的高速测试条件，并以32Gbps/lane PAM4作为参考传输能力。

当然，从工程角度来看，不能简单理解成“所有极细同轴线在任何情况下都一定比所有FPC抗干扰”。实际EMI性能还与线材结构、屏蔽层、接地方式、阻抗控制、连接器结构、PCB布局以及系统工作频率等因素有关。但在需要高密度高速信号传输的场景下，独立同轴屏蔽结构确实为工程师进行信号隔离和EMI控制提供了明显的结构优势。对于本款40Pin极细同轴线束而言，40AWG线材配合CABLINE-CA II全屏蔽连接器结构，可以在小型化布线与高速信号完整性之间取得较好的平衡。

三、工程师与采购人员如何进行选型？兼容与替代方案参考及建议

对于工程师来说，选型时不能只看“40Pin”这一个参数，而应该从完整的线束系统进行确认。本产品的核心参考规格为：I-PEX 82671-100B-01-D、40Pin、40AWG Micro-Coaxial Cable、100mm、1--1线位结构，以及线材端连接器型号20680-040T-01。同时，CABLINE-CA II系列采用0.4mm间距、水平插拔结构，官方资料显示其40Pin版本的配合高度为0.95±0.15mm，并支持AWG 40 Micro-Coaxial Cable；因此在进行国产替代或第二供应商导入时，建议重点核对Pin数量、接触间距、线材AWG、线束长度、两端连接结构、连接器型号、装配尺寸及实际高速信号性能，而不能仅凭外观尺寸判断是否能够直接替换。

对于采购人员而言，替代方案的价值不仅体现在“能不能买到”，还体现在供应稳定性、批量一致性、交期、成本以及后续定制能力。I-PEX官方标准Harness中，40Pin 1--1结构除82671的100mm版本外，还包括82672的200mm版本和82673的300mm版本，说明同系列产品可以根据设备内部实际布线距离进行不同长度选择。 如果客户正在寻找I-PEX 82671-100B-01-D的兼容替代产品，可从40Pin、40AWG、100mm、1--1结构以及20680-040T-01线材端连接器等关键规格进行对照验证，再结合实际设备进行样品测试和高速信号验证。我们公司可提供：I-PEX 82671-100B-01-D兼容替代线束方案，可面向工程验证、样品打样及批量采购需求提供极细同轴线束制造服务，为客户增加第二供应商及国产替代选择。

四、面向高速电子设备的极细同轴线束替代选择，兼顾信号稳定与小型化

随着电子设备不断向轻薄化、高速化和高集成度发展，内部连接线束面临的挑战已经从单纯“把信号连接起来”，逐渐转变为“在有限空间内稳定传输高速信号”。对于工程师而言，40Pin、0.4mm间距、40AWG极细同轴线以及全屏蔽连接结构，使这类线束能够兼顾高密度布线与高速信号传输需求；对于采购人员而言，明确的产品型号、连接器型号、线材规格、长度和线位结构，则能够让替代产品评估更加具体、清晰，也便于建立标准化的供应商导入和验证流程。CABLINE-CA II官方资料显示，该系列支持20/30/40/50Pin，并面向32Gbps/lane级高速应用，同时具备ZenShield®全屏蔽及机械锁扣等结构特征。

I-PEX 82671-100B-01-D是一款典型的40Pin、40AWG、100mm、1--1结构极细同轴线束，适合对高速传输、高密度连接、小型化和EMI控制有要求的电子设备内部连接应用。我们公司专注于极细同轴线束的生产制造，可围绕客户实际产品结构和应用要求提供兼容替代方案，帮助工程师降低选型和验证难度，同时为采购人员提供更加灵活的供应链选择。对于正在寻找 I-PEX 82671-100B-01-D 替代产品的客户，可结合具体设备进行规格匹配、样品验证及批量导入。

我是【7A电子网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
