I-PEX 82673-100B-01-D 40P高速信号传输极细同轴线束替代品

一、面向高速电子设备连接需求，打造 I-PEX CABLINE-CA II 系列兼容替代极细同轴线束方案

随着笔记本电脑、平板电脑、智能终端、高清显示设备以及高速通信设备不断向轻薄化、高集成化方向发展，设备内部对于高速、小型化、高可靠连接线束的需求持续提升。传统线束方案在空间占用、信号完整性以及抗电磁干扰能力方面逐渐难以满足新一代电子设备设计要求。

针对市场主流高速微型连接方案需求，我司专注于极细同轴线束（Micro-Coaxial Cable Assembly）的研发与生产制造，可提供与 I-PEX CABLINE®-CA II 系列兼容的高性能替代线束解决方案。根据 I-PEX CABLINE-CA II 产品资料，该系列连接器采用 0.4mm Pitch水平插拔结构、ZenShield®全屏蔽设计以及机械锁扣结构，支持高速信号传输应用。

本次推广产品型号为：I-PEX 82673-100B-01-D 极细同轴线束兼容替代方案

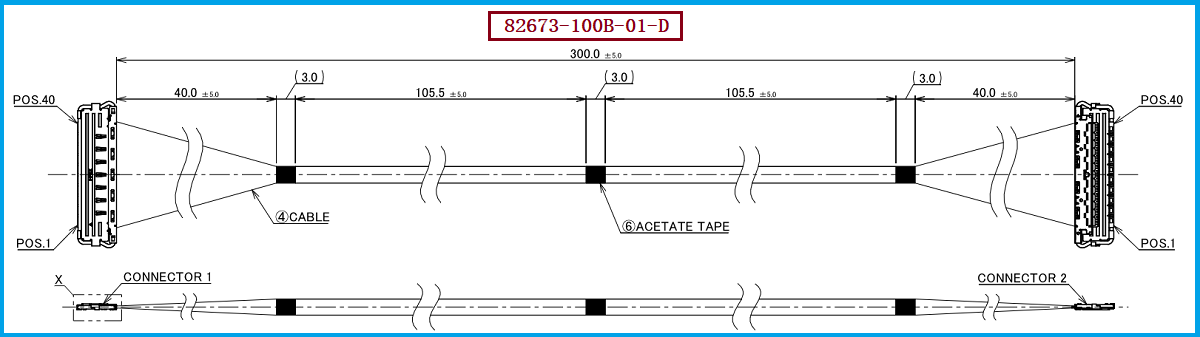

该产品对应规格：

  •  产品类型：40Pin 极细同轴线束（Micro-Coaxial Harness）

  •  参考型号：I-PEX 82673-100B-01-D

  •  线束长度：300mm

  •  线材规格：Micro-Coaxial Cable AWG40

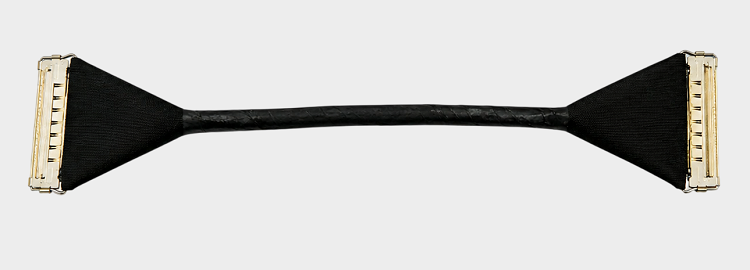

  •  连接结构：1-1双端连接方案

  •  应用连接器系列：CABLINE-CA II系列

I-PEX官方资料显示，CABLINE-CA II 40Pin线束型号中包含 82673-100B-01-D（40Pin Micro-Coaxial 40AWG L=300mm 1-1），对应40Pin、40AWG、300mm双端连接结构。

我司可提供：I-PEX 82673-100B-01-D兼容替代线束方案，帮助客户实现供应链优化、降低采购风险，并满足高速电子设备批量生产需求。

二、I-PEX 82673-100B-01-D极细同轴线束核心结构与性能优势解析

对于工程师而言，极细同轴线束不仅需要满足尺寸要求，更重要的是保证高速信号传输过程中的稳定性。本方案采用40Pin高密度结构设计，匹配高速设备内部空间布局需求，同时兼顾柔韧性、信号完整性以及可靠连接性能。

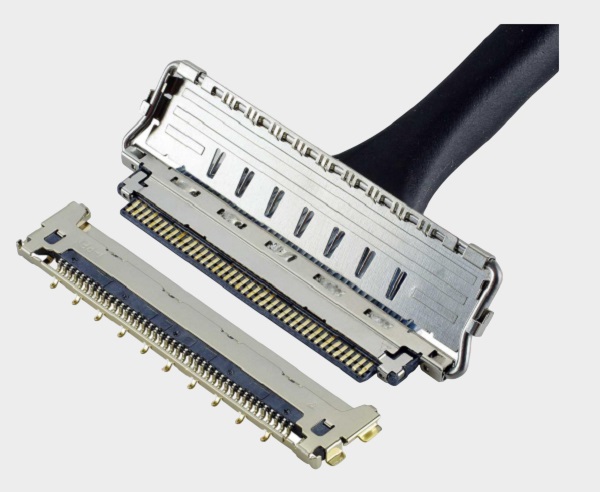

该型号线束使用的线材端连接器型号为：CABLINE-CA II Plug Housing：20680-040T-01

该连接器属于CABLINE-CA II 40Pin Plug Housing组件，配合极细同轴线束使用，可实现紧凑型高速板端连接。

产品主要特点包括：

  •  采用 AWG40 Micro-Coaxial极细同轴线材，具备良好的高速信号传输能力。I-PEX CABLINE-CA II系列支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial线材规格，其中AWG40规格额定电流能力可达到0.3A/contact。

  •  采用高密度40Pin排列方式，可以满足显示模组、高速数据接口以及内部信号连接需求。

  •  采用屏蔽型极细同轴结构，有助于降低高速信号传输过程中的EMI干扰，提高设备运行稳定性。

  •  采用机械锁扣结构设计，可降低连接器因装配不到位、振动或长期使用造成松脱的问题。

对于采购人员而言，该类兼容替代方案不仅能够对应原厂规格尺寸，同时可以通过国产化生产能力提升供应稳定性，减少单一供应渠道依赖。

三、极细同轴线束连接器接触不良如何解决？工程应用中的常见问题分析与改善方案

在高速电子设备生产过程中，极细同轴线束连接器出现接触不良，会直接影响显示异常、信号丢失、设备无法启动等问题。因此，如何控制连接器可靠性，是工程师和采购人员重点关注的问题。

极细同轴线束连接器接触不良通常与以下因素有关：

首先，连接器插入不到位是造成接触异常的重要原因之一。由于CABLINE-CA II属于微型连接器结构，端子间距仅为0.4mm，如果Plug与Receptacle未完全贴合，可能造成部分Pin接触压力不足。

改善方法是在装配过程中进行插入状态确认，并确保锁扣结构完全闭合。CABLINE-CA II采用机械锁扣设计，只有连接器完全插合后才能完成锁定，可以有效降低未完全插入导致的问题。

其次，连接器端子污染、异物进入也可能造成接触阻抗升高。例如生产环境中的灰尘、油污以及人工操作残留，都可能影响微型端子的稳定接触。

改善方法包括：

  •  优化生产环境洁净管理；

  •  加强连接器端保护；

  •  在线束生产过程中增加外观检测、电气测试以及导通测试。

此外，线束制造工艺也是影响连接可靠性的关键因素。极细同轴线束具有线径细、结构精密等特点，如果压接、焊接、端子定位等工艺控制不足，可能导致信号不稳定。针对客户对于 I-PEX 82673-100B-01-D 的应用需求，我司可提供对应兼容替代线束方案，并根据客户设备结构、装配要求以及信号传输需求进行定制优化。

四、选型和兼容与替代方案参考及建议

对于工程设计人员和采购人员，在选择CABLINE-CA II兼容替代极细同轴线束时，需要重点确认Pin数、线材规格、长度尺寸、连接方式以及连接器匹配关系。

针对本产品：参考型号：I-PEX 82673-100B-01-D

推荐选型方向：

  •  采用40Pin结构设计，适用于需要较多高速信号通道的应用场景；

  •  采用AWG40 Micro-Coaxial线材，兼顾高速传输能力和线束柔韧性；

  •  采用300mm长度设计，可满足设备内部模块之间的连接距离需求；

  •  采用1-1双端连接方式，适合板端对板端高速信号传输应用。

在替代应用过程中，建议工程师重点确认：

  •  线材端连接器参考：20680-040T-01

  •  线束结构：40Pin Micro-Coaxial Harness

  •  线材规格：AWG40

  •  长度：300mm

  •  连接形式：1-1双端连接

对于正在进行国产替代、供应链优化或新产品开发的客户，我司可提供专业极细同轴线束设计支持，帮助客户实现高可靠、高稳定、高性价比的高速连接方案。

专业极细同轴线束制造能力，为高速电子设备提供可靠连接保障

I-PEX 82673-100B-01-D属于CABLINE-CA II系列40Pin高速极细同轴线束方案，采用AWG40 Micro-Coaxial线材、300mm长度以及双端连接结构，适用于高密度、高速率电子设备内部连接应用。

面对高速显示、高速数据传输以及智能终端设备不断提升的连接需求，我司凭借极细同轴线束研发与制造能力，可提供 I-PEX 82673-100B-01-D兼容替代线束方案，帮助客户解决连接可靠性、供应稳定性以及国产替代需求。

我是【7A电子网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。
