I-PEX 82995-100B-01-D 60P高速信号传输极细同轴线束替代品

一、60PIN高密度连接需求下，如何认识I-PEX 82995-100B-01-D极细同轴线束？

在笔记本电脑、平板电脑、高速显示设备、工业视觉及其他高密度电子设备中，随着内部空间不断压缩，传统线束已经越来越难同时满足“小型化、高密度、高速信号传输”的要求。I-PEX CABLINE®-CA II PLUS系列正是面向这类应用推出的0.4mm Pitch水平插拔型极细同轴连接方案，其中60PIN版本可用于多通道高速信号连接。I-PEX官方资料显示，该系列采用ZenShield®全屏蔽结构和机械锁扣设计，并面向32Gbps/lane高速传输应用。

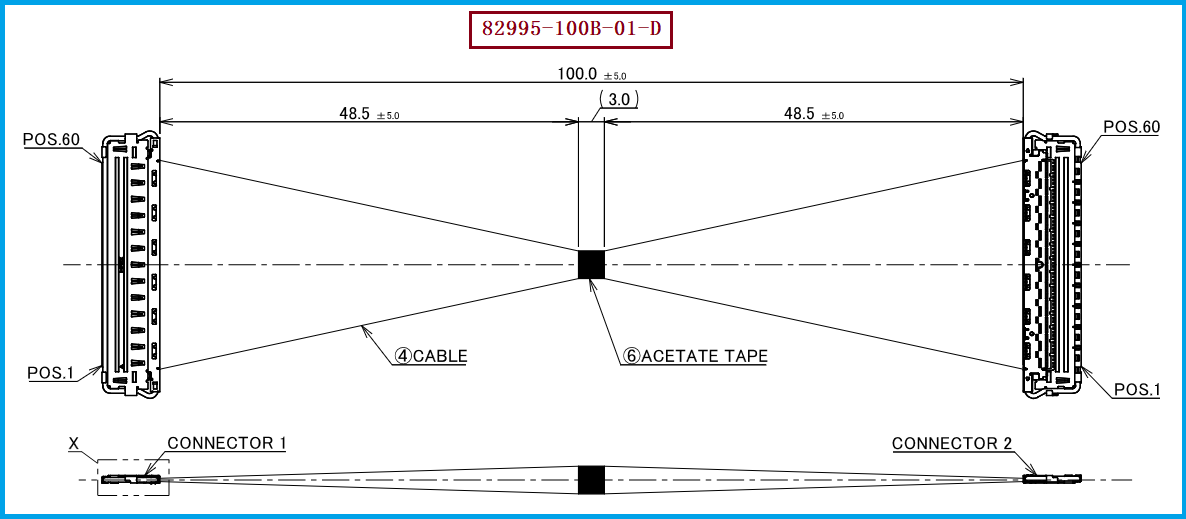

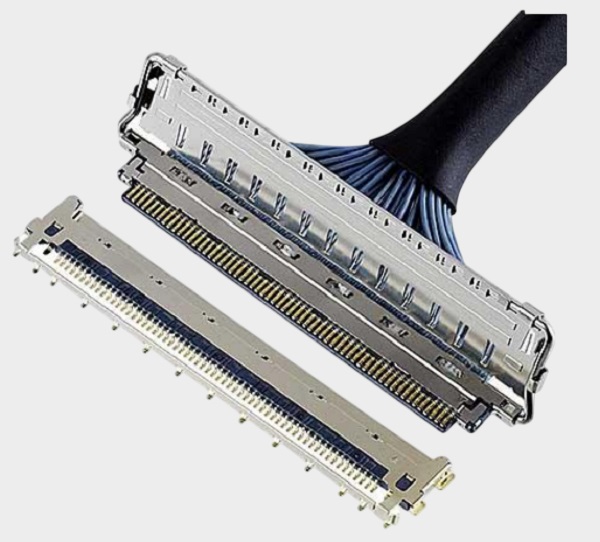

本次重点介绍的产品型号为 I-PEX 82995-100B-01-D，属于CABLINE®-CA II PLUS 60PIN极细同轴线束，产品结构为1-1双端连接，标称长度100mm，所使用的线材为40AWG极细同轴线（Micro-Coaxial Cable）。在线材端，配套使用的连接器型号为 20680-060T-01，对应60PIN、0.4MM Pitch的高密度连接结构。I-PEX官方推荐料号资料也将20680-060T-01列为CABLINE-CA II PLUS 60Pin Plug Housing，并将82995-100B-01-D列为60Pin、40AWG、100mm、1-1极细同轴线束评估型号。

二、如何根据Pitch选极细同轴线？工程师选型不能只看“线径”

对于工程师来说，选择极细同轴线束时，Pitch是一个非常重要的前置参数。所谓Pitch，就是相邻连接端子中心之间的间距，例如本产品采用的就是0.4mm Pitch。Pitch越小，意味着连接器可以在有限的PCB空间内排列更多信号端子，但与此同时，对连接器尺寸、极细同轴线排列、端部加工、焊接/连接工艺以及整体装配精度的要求也会相应提高。因此，“根据Pitch选线”并不是单纯认为0.4mm Pitch就必须使用某一种AWG线材，而是需要同时确认连接器Pitch、Pin数量、允许线材外径、阻抗、信号速率以及实际装配空间。I-PEX官方资料显示，CABLINE-CA II PLUS采用0.4mm Board Pitch，Signal Pin数量最高可达60Pin，同时支持AWG36、AWG38、AWG40、AWG42及AWG44等不同Micro-Coaxial Cable规格；其中具体线径选择还需要结合阻抗和应用条件进行匹配。

对于本项目而言，60PIN + 0.4mm Pitch + 40AWG形成了一个比较明确的产品选型组合。工程师在进行替代线束选型时，应先确认原设备端连接器的Pitch与Pin数，再确认连接器是否能够匹配对应的线材规格，随后进一步核对线材外径、特性阻抗、信号传输要求、线束长度及两端Pin Assignment。如果只关注“0.4mm Pitch”而忽略40AWG、60PIN以及连接器结构，就可能出现机械上能够装配、但电气性能或整体可靠性不符合要求的情况。对于采购人员而言，也建议在询价和供应商比价时，将“型号 + 连接器型号 + PIN数 + Pitch + AWG + 长度 + Pin Assignment”作为一组完整的规格条件，而不是只提供一个模糊的“60Pin极细同轴线”名称。

三、选型和兼容与替代方案参考及建议

针对需要寻找 I-PEX 82995-100B-01-D 替代产品的工程师及采购人员，我们公司可提供：82995-100B-01-D兼容替代线束方案。本产品可围绕原产品的60PIN、0.4mm Pitch、40AWG极细同轴线、双端1-1连接结构以及对应线材端连接器20680-060T-01等关键规格进行兼容替代开发。I-PEX官方资料显示，CABLINE-CA II PLUS的60PIN连接器采用0.4mm Pitch，适配的Micro-Coaxial Cable包括AWG36～AWG44规格；其中官方列出的60PIN、40AWG、100mm、1-1线束型号正是82995-100B-01-D。

在实际选型过程中，如果设备端已经采用对应的CABLINE-CA II PLUS 60PIN结构，那么建议工程师首先确认连接器是否为20680-060T-01对应的线材端结构、PIN数是否为60PIN、Pitch是否为0.4mm，随后再核对线材是否为40AWG以及原线束长度和Pin Assignment。对于采购人员，如果目标是寻找稳定的兼容替代供应商，则建议将原厂料号 I-PEX 82995-100B-01-D作为基础识别信息，同时提供连接器型号 20680-060T-01以及“60PIN、0.4mm Pitch、40AWG”这些核心参数，以便供应商进行准确的打样、报价和规格确认。需要特别说明的是，兼容替代产品的最终匹配仍应根据实际设备结构、连接器配合尺寸和电气性能测试结果进行确认，而不能仅凭型号或外观判断完全兼容。

四、面向工程师与采购人员的极细同轴线束替代价值

对于工程师而言，选择合适的极细同轴线束，本质上是对“空间、信号、连接可靠性和制造工艺”的综合平衡；对于采购人员而言，则更关注供应稳定性、规格一致性、替代可行性以及批量交付能力。I-PEX 82995-100B-01-D的60PIN、0.4mm Pitch、40AWG及100mm 1-1结构，为高密度电子设备内部信号连接提供了明确的规格参考。I-PEX官方资料同时显示，CABLINE-CA II PLUS具有全屏蔽ZenShield®结构、机械锁扣以及高速传输定位，因此在进行替代产品开发时，除了关注连接器能否插合，还需要关注屏蔽、线材规格、高速信号性能及整体装配一致性。

我们公司专注于极细同轴线束的生产制造与兼容替代开发，可根据客户提供的原厂型号、连接器型号、PIN数、Pitch、AWG、长度及实际装配要求，提供相应的极细同轴线束方案。针对 I-PEX 82995-100B-01-D，可围绕60PIN、0.4mm Pitch、40AWG、20680-060T-01线材端连接器等核心规格进行产品开发与制造，为工程师的产品设计验证以及采购人员的供应商替代提供参考。

I-PEX 82995-100B-01-D是一款具有明确规格特征的60PIN极细同轴线束：采用0.4mm Pitch、40AWG Micro-Coaxial Cable、1-1双端连接结构，线材端配套20680-060T-01连接器。对于工程师而言，根据Pitch进行极细同轴线选型时，应同时关注PIN数量、线材AWG、连接器结构、阻抗及高速信号要求；对于采购人员而言，则应以完整规格组合进行兼容替代确认。我们公司可提供82995-100B-01-D兼容替代线束方案，帮助客户围绕原产品规格进行极细同轴线束的选型、打样与制造。

我是【7A电子网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
