I-PEX 82443-100B-02-D 35P高速信号传输极细同轴线束替代品

一、35P、40AWG、200mm：面向高密度高速连接的极细同轴线束方案

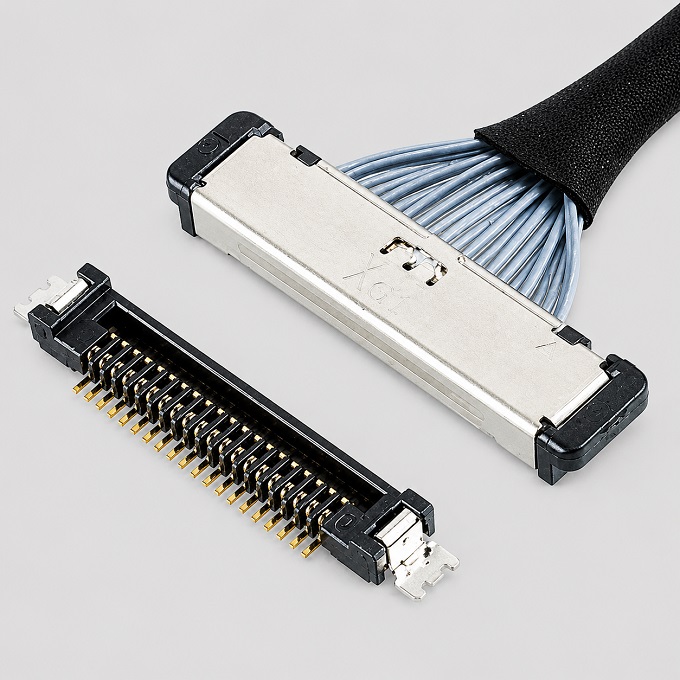

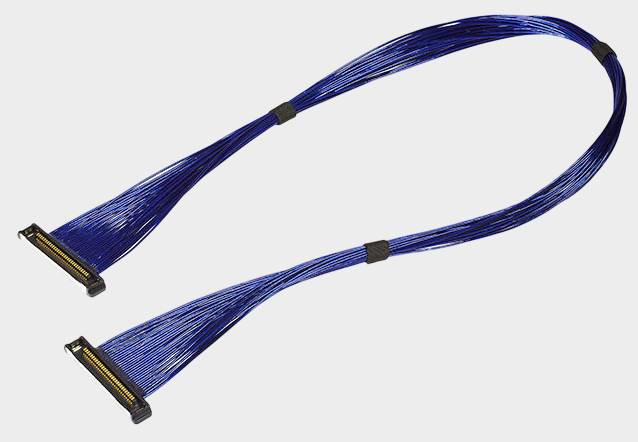

在笔记本电脑、平板电脑、高速显示设备、摄像头模组以及AI视觉设备等产品中，设备内部空间越来越紧凑，而高速信号传输通道却越来越多。对于工程师而言，一条看似不起眼的极细同轴线束，实际上承担着高速信号稳定传输的重要任务；对于采购人员而言，型号、线规、长度、Pin数以及连接器匹配情况，则直接关系到替代料能否真正导入。此次对应的产品为 I-PEX 82443-100B-02-D，属于 CABLINE®-SS 35Pin 极细同轴线束，采用 40AWG Micro-Coaxial Cable，标准长度为 200mm，线位关系为 1-N。I-PEX 官方目录也明确将 82443-100B-02-D 定义为 CABLINE-SS 35Pin、40AWG、L=200mm、1-N 的标准 Harness。 与该线束配套的线材端连接器型号为 20373-R35T-06，属于 CABLINE-SS 35Pin Plug Housing；从产品结构来看，CABLINE-SS 采用0.4mm端子间距、Vertical Right Angle垂直直角连接结构，并具有1.65±0.2mm的结合高度，适用于对内部空间和高速信号连接均有较高要求的设备。 因此，对于正在寻找 I-PEX 82443-100B-02-D 对应替代方案的工程师和采购人员来说，不能只关注“35Pin”和“200mm”这些表面参数，还应同时核对40AWG线材、1-N线位以及连接器结构是否匹配。

二、极细同轴线束为什么能影响整台设备性能？关键不只是“能不能导通”

很多人容易把线束理解成单纯负责“连接两端”的零部件，但在高速电子设备中，极细同轴线束实际上已经成为影响信号完整性的重要环节。尤其是40AWG极细同轴线束，其导体、绝缘层、屏蔽结构、阻抗控制、端接质量以及连接器接触状态都会参与整个高速信号链路的性能表现。以 CABLINE-SS 为例，I-PEX 官方资料将其定位于最高16Gbps/Lane级高速数据传输应用，并以40Pin、AWG40、45Ω、100mm Micro-Coaxial Cable进行了高速性能验证。 当线束的阻抗控制、端接结构或连接器匹配出现偏差时，即使设备主板、芯片和显示模组本身性能优秀，也可能因为信号反射、损耗、串扰或接触不稳定而导致整机出现数据传输异常。因此，“极细同轴线束为什么能影响整台设备性能？”答案就在于它并非普通导线，而是高速信号链路中的组成部分。对于工程师来说，选择 I-PEX 82443-100B-02-D 这类35P、40AWG极细同轴线束时，需要从机械尺寸、电气性能、线序关系和端接可靠性等方面进行整体评估；对于采购人员来说，则需要避免仅依据外观相似或价格较低就直接替换，而应确认替代产品与原设计的关键规格保持一致。CABLINE-SS本身采用I-PEX W-Point接触结构，官方强调该设计能够提升连接可靠性，这也说明连接器与线材之间的配合质量同样会影响最终设备表现。

三、选型和兼容与替代方案参考及建议：工程师看规格，采购人员看整体匹配

在 I-PEX 82443-100B-02-D 的选型、兼容及替代过程中，建议工程与采购团队将“型号对应”进一步落实到具体结构参数。首先，需要确认原线束属于CABLINE-SS 35P，并确认线材规格为40AWG、长度为200mm、线位为1-N；其次，需要确认线材端使用的连接器型号为 20373-R35T-06，避免出现Pin数相同但连接器结构、端接方式或材料版本不同而导致无法直接装配的问题。你提供的产品资料中，20373-R35T-06对应CABLINE-SS 35Pin Plug Housing，官方资料也将其列入35Pin Plug Housing型号。 同时，采购人员在进行国产替代或供应商切换时，还应特别关注长度公差、线序定义、端子端接质量以及高速信号性能验证，而工程师则应进一步结合实际PCB布局、连接器安装方向和整机空间进行验证。需要特别说明的是，“兼容替代”并不等于简单复制外观，真正可靠的替代方案应建立在尺寸、接口、线材、线序及电气性能逐项验证的基础之上。针对这一需求，我们公司可提供 I-PEX 82443-100B-02-D 兼容替代极细同轴线束方案，可围绕35P、40AWG、200mm、1-N以及20373-R35T-06配套连接器等关键规格进行产品开发与制造，为工程师提供替代选型支持，也为采购人员提供稳定的极细同轴线束供应方案。

四、从单一替代料号到稳定供应：让极细同轴线束更好地服务于整机设计

对于已经采用CABLINE-SS系列连接方案的设备制造商而言，寻找 I-PEX 82443-100B-02-D 的替代供应商，真正关注的通常不仅是“有没有同样的型号”，更在于供应商能否理解产品图纸、掌握极细同轴线束制造工艺，并按照工程要求稳定生产。对于这款35P极细同轴线束而言，40AWG线材与35Pin连接器构成了高速、小型化连接的基础，而200mm长度及1-N线位则进一步决定了产品在具体设备中的安装和信号对应关系。I-PEX官方当前资料也显示，CABLINE-SS覆盖10P、14P、20P、30P、32P、35P、40P及50P等多种Pin数，并提供不同长度及1-N、1-1等不同线位组合，因此实际项目选型必须以具体料号对应的规格为准。 我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂料号、2D图纸及具体使用要求开展兼容替代产品开发，并围绕 I-PEX 82443-100B-02-D 这一型号提供相应的兼容替代线束方案。对于工程研发团队，可用于样品验证、替代料评估及量产导入；对于采购团队，则可作为原厂线束之外的供应渠道进行技术与成本综合评估，在满足实际项目要求的前提下，提高供应链选择空间。

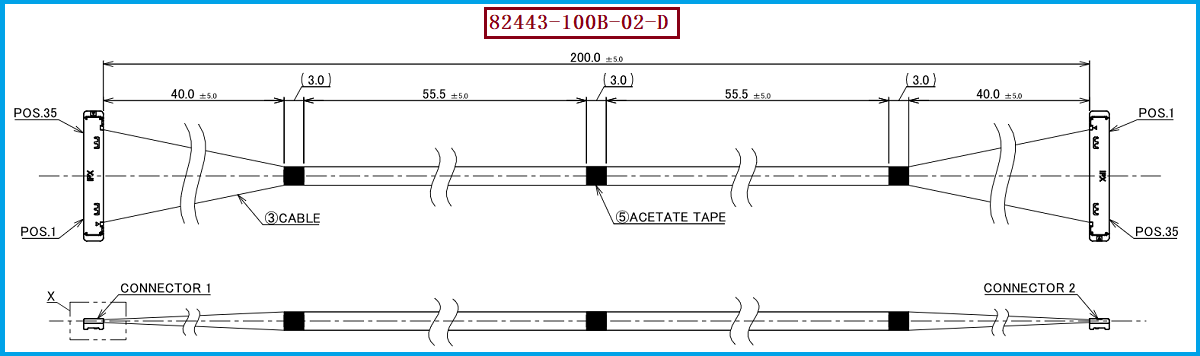

I-PEX 82443-100B-02-D 是一款 CABLINE-SS 35P 极细同轴线束，核心规格包括 40AWG Micro-Coaxial Cable、200mm长度、1-N线位，线材端配套连接器型号为 20373-R35T-06。对于高速电子设备而言，极细同轴线束并不是简单的连接附件，其线材结构、阻抗控制、端接质量、连接器匹配以及整体制造一致性，都可能对最终信号传输和设备稳定运行产生影响。因此，无论是工程师进行替代设计，还是采购人员寻找稳定供应商，都应从“完整规格匹配+实际性能验证”的角度进行选择。我们公司可提供 I-PEX 82443-100B-02-D 兼容替代线束方案，支持极细同轴线束产品的开发、制造与供应，为客户提供更灵活的替代选型与供应链解决方案。

我是【7A电子网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。
