I-PEX 83026-100B-01-D 40P高速信号传输极细同轴线束替代品

一、产品介绍——面向高速电子设备的 40Pin 极细同轴线束兼容替代方案

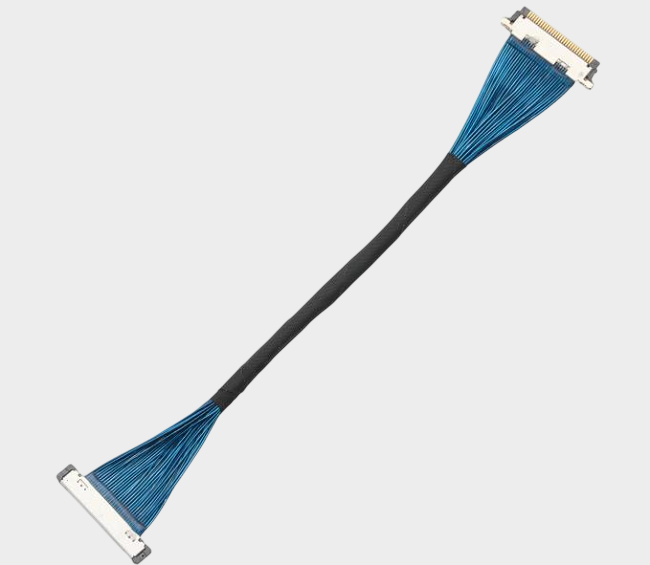

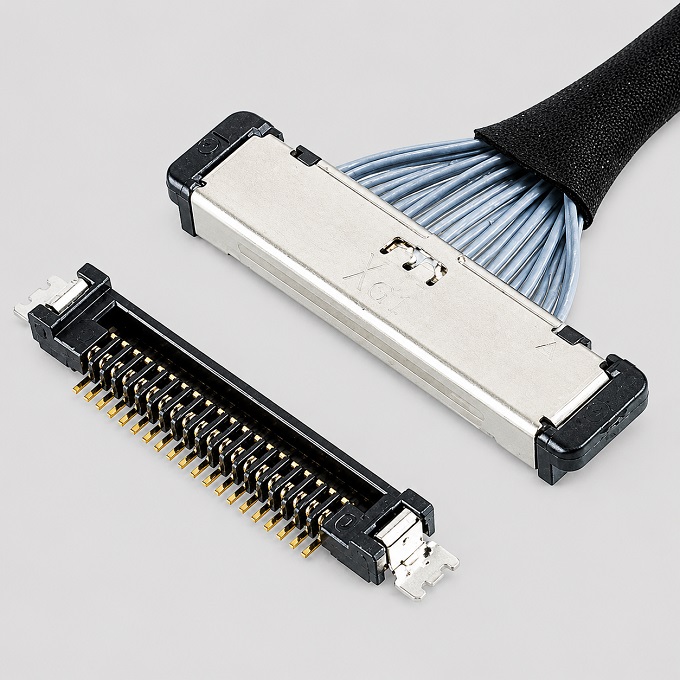

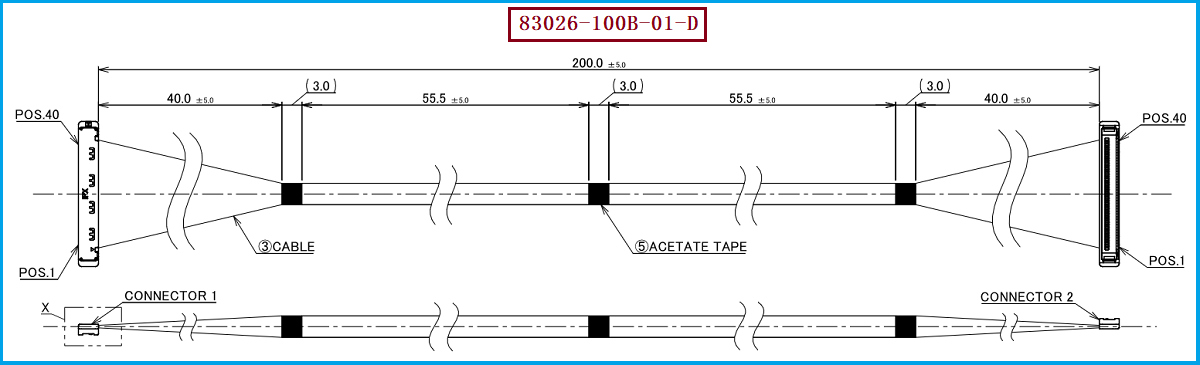

随着笔记本电脑、超薄显示设备、摄像模组及其他高密度电子产品不断向轻薄化、高速化发展，内部高速信号连接对线束的尺寸、阻抗一致性、信号完整性和装配可靠性提出了更高要求。极细同轴线束凭借紧凑的线缆结构和屏蔽传输特性，适用于空间受限的高速信号连接场景。本次介绍的产品以 I-PEX CABLINE-SS 系列 40Pin 线束为参考，产品料号为 I-PEX 83026-100B-01-D，对应 200 mm 线长及 1-1 线位定义，线材规格为 40AWG 极细同轴线，线材端连接器型号为 20373-R40T-06。CABLINE-SS 系列采用 0.4 mm 触点间距设计，官方资料介绍其支持高速信号传输，并采用 W-Point 双触点接触结构。

我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品规格、连接器要求、线序定义和装配尺寸，开发对应的兼容替代线束方案，帮助工程师开展产品验证，并为采购人员提供更多供应链选择。

二、工程技术重点——极细同轴线束信号衰减如何降低？

对于高速信号连接，极细同轴线束的信号衰减与线缆长度、导体损耗、介质损耗、阻抗匹配、连接器端接质量及布线方式等因素有关。针对 83026-100B-01-D、40AWG、200 mm、1-1 这一规格，工程师在设计和替代开发过程中，应优先关注以下几个方面。首先，合理选择线材并控制特性阻抗，保持线缆、连接器和终端电路之间的阻抗连续性，减少阻抗突变引起的反射；其次，在满足产品结构要求的前提下，避免不必要的线缆长度、过小弯曲半径、挤压及反复弯折，降低机械因素对信号传输的影响；再次，确保线材端接区域的导体、绝缘层和屏蔽层加工稳定，减少端接不良、屏蔽连续性不足及接触异常造成的额外损耗。I-PEX 官方 CABLINE-SS 系列资料给出的高速性能测试参考条件为 40Pin 连接器、AWG40 微型同轴线、45Ω 阻抗及 100 mm 线长。

需要注意的是，这组数据是特定测试条件下的参考，并不代表 200 mm 替代线束可以直接获得相同的传输性能。因此，建议在样品开发阶段结合实际工作频率、接口要求和系统布线条件，通过插入损耗、回波损耗及 TDR 等测试验证信号完整性。我们公司可从线材选型、阻抗控制、端接工艺和成品测试等环节协助客户优化极细同轴线束设计，降低不必要的传输损耗风险。

三、生产制造与质量控制——兼顾高速传输、加工精度与交付稳定性

极细同轴线束的兼容替代，不只是连接器能够插合，还需要兼顾机械尺寸、电气性能、线序定义和长期使用可靠性。对于 40Pin、40AWG 的微型同轴线束，细小的加工偏差就可能影响端接质量、屏蔽连续性和装配一致性。因此，在生产制造过程中，应重点控制线缆裁切长度、剥线尺寸、芯线及屏蔽层处理、连接器端接、线位排列和成品外观，并依据客户图纸及产品要求制定相应的检验项目。对于 1-1 线位定义，还应确认两端对应信号的连接关系、Pin 1 方向及实际线序，避免仅凭连接器外形判断是否直通。对于有高速传输要求的项目，可根据客户应用需求安排导通测试、线序测试、尺寸检验以及相应的信号完整性测试。我们公司可提供 83026-100B-01-D 兼容替代线束方案，围绕客户现有设计和应用条件，配合开展样品制作、规格确认与验证，帮助工程团队降低替代开发中的沟通成本，并为采购人员提供可评估的制造与供货选择。实际兼容性和性能表现仍需通过样品测试及客户系统验证确认。

四、选型和兼容与替代方案参考及建议

针对正在使用 I-PEX CABLINE-SS 40Pin 线束的设备制造商、研发工程师和采购人员，建议以原产品的完整规格作为替代开发基准。当前参考型号为 I-PEX 83026-100B-01-D，线长 200 mm，线材规格 40AWG，线位定义 1-1，用户指定的线材端连接器型号为 20373-R40T-06。选型时应进一步核对连接器完整组件及配套板端插座、40Pin 触点排列、插合高度、出线方向、线缆外径、屏蔽结构和端接尺寸，并确认连接器型号与实际装配要求一致。尤其需要注意，连接器壳体型号与完整的插头线束组件料号并非同一概念，应以原始工程图和正式物料清单为准。对于高速应用，建议在保持 1-1 线位定义的基础上，确认特性阻抗、目标工作频率、插入损耗和回波损耗要求，并使用实际样品完成装配及信号测试；对于采购项目，则可进一步确认样品周期、量产能力、质量检验规范、交货周期和批次一致性。如果客户需要调整线长、Pin 数量、连接器结构或线序，应将其作为新的规格变更进行评估，而不是默认其他型号可以直接替换。我们公司可根据客户的图纸、样品及系统要求，提供 I-PEX 83026-100B-01-D 兼容替代线束方案，协助客户完成选型评估、样品验证与量产导入。

I-PEX 83026-100B-01-D 是本方案的参考型号，其核心规格为 40Pin、200 mm 线长、40AWG 极细同轴线及 1-1 线位定义。对于工程师而言，替代开发的重点在于连接器匹配、线序正确、阻抗连续性和高速信号完整性；对于采购人员而言，则需要综合考虑规格一致性、质量控制、供应稳定性与综合成本。
