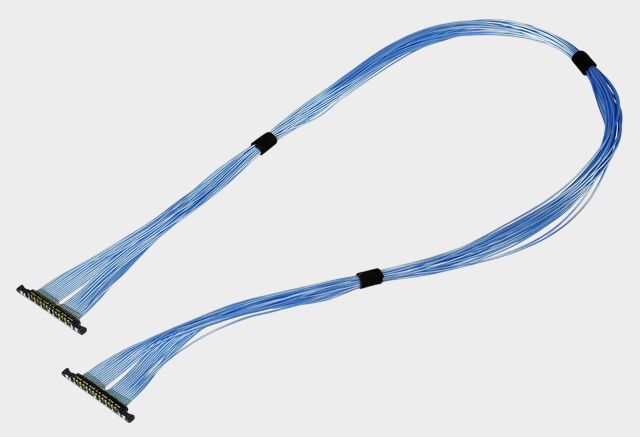

I-PEX 82445-100B-02-D 50P高速信号传输极细同轴线束替代品

一、50Pin 高密度连接方案：I-PEX 82445-100B-02-D 极细同轴线束的产品特点与应用价值

随着笔记本电脑、平板电脑、高清显示模组及小型摄像设备不断向轻薄化、高速化发展，设备内部的信号连接空间越来越有限，对线束的尺寸、柔韧性、信号完整性和装配可靠性也提出了更高要求。I-PEX CABLINE-UA II 系列极细同轴线束采用 0.3mm 端子间距的连接器方案，可满足高密度布线及高速信号连接需求。本篇介绍的 I-PEX 82445-100B-02-D 极细同轴线束，对应 50Pin、44AWG Micro Coax 极细同轴线材、200mm 标称长度及 1-N 线位定义，适合工程师在小型化设备内部连接方案设计时作为参考。该系列官方资料给出的参考传输能力为 5Gbps/lane NRZ，实际性能仍需结合线材、线束长度、PCB 设计及系统信号完整性要求进行评估。对于工程师而言，选择线束不能只看 Pin 数和外形尺寸，还应同步确认连接器配套型号、线位定义、线材结构及安装空间；对于采购人员而言，则需要关注产品规格一致性、供货稳定性和替代方案的可验证性，以降低后续开发与采购风险。

二、极细同轴线束的材质究竟有什么讲究？44AWG 线材如何影响信号与可靠性

极细同轴线束的性能不仅取决于连接器，也与线材各组成部分的材料和结构密切相关。以 44AWG 极细同轴线为例，其通常由中心导体、绝缘介质、屏蔽层及外护套构成。中心导体的材料与绞合结构会影响导电性能、柔韧性和弯折表现；绝缘介质的材料、厚度及均匀性会影响特性阻抗和高频信号传输；屏蔽层的结构与覆盖效果关系到外部电磁干扰抑制及信号串扰控制；外护套则需要兼顾绝缘保护、耐磨性和实际布线需求。对于高速信号应用，不能仅凭 AWG 规格判断线束是否满足要求，因为相同线规的线材也可能因导体结构、绝缘材料、屏蔽方式及外径不同而呈现不同的电气和机械性能。工程师选型时，应根据系统的阻抗要求、信号速率、弯折条件及工作环境确认线材规格，并通过必要的电气测试和可靠性验证确认其适用性。采购人员则应关注线材规格书、批次一致性、关键材料变更管理及来料检验要求，避免因材料差异导致阻抗偏移、屏蔽性能变化或长期使用可靠性下降。需要注意的是，I-PEX 82445-100B-02-D 的公开系列资料可支持其 44AWG 线材规格，但具体导体金属、绝缘材料牌号、屏蔽层结构及护套材料仍应以对应线材规格书或正式技术文件为准，不宜仅凭产品型号推定。

三、连接器型号与线位定义：从工程适配到采购验证，确保替代方案可落地

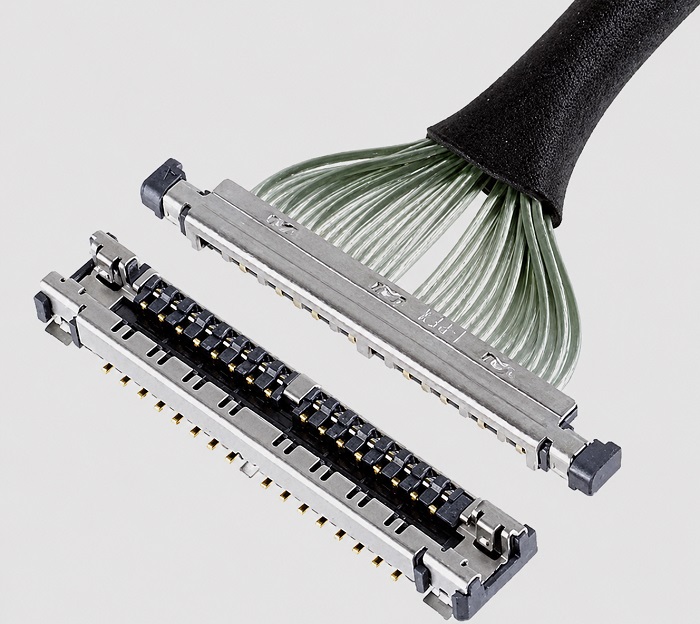

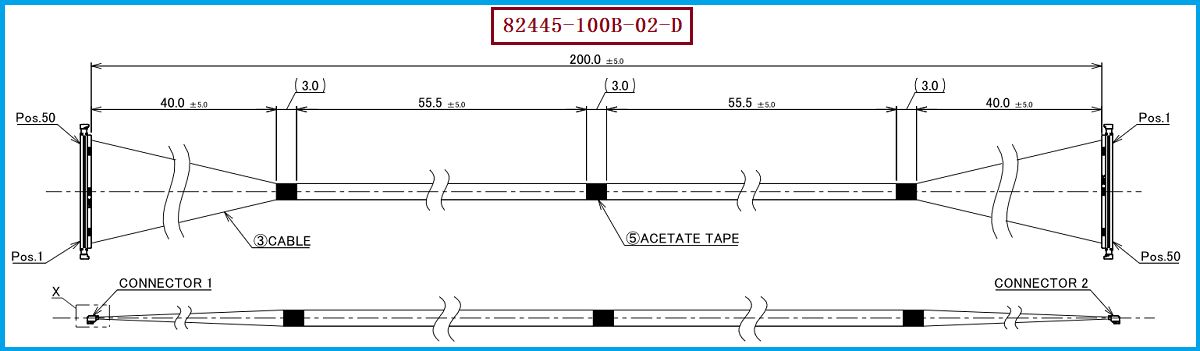

针对 I-PEX 82445-100B-02-D，已知的关键配置为 CABLINE-UA II 系列 50Pin、44AWG 极细同轴线材、200mm 标称长度及 1-N 线位定义；本项目指定的线材端连接器型号为 20497-050T-30。需要特别说明的是，20497-050T-30 属于 CABLINE-UA II 系列的插头壳体型号，实际线束组件还涉及金属盖、端接工艺和线材配置，因此进行兼容替代时，应核对完整连接器组合及对应图纸，不能只凭壳体型号相同就认定成品完全兼容。工程师应重点确认 50 个信号位置的线路对应关系、连接器外形及配合尺寸、线束长度测量基准、出线方向、屏蔽接地方式和高速信号性能；采购人员则应确认替代产品的规格文件、样品验证结果、检验标准及批量生产一致性。我们公司专注于极细同轴线束的生产制造，可根据客户提供的参考料号、图纸及技术要求开展兼容替代方案评估与样品开发。我们公司可提供：I-PEX 82445-100B-02-D 兼容替代线束方案，围绕 50Pin 连接配置、44AWG 极细同轴线材、200mm 标称长度及 1-N 线位定义进行规格核对，并根据实际项目需求评估线材结构、连接器组合和加工工艺。对于有国产化配套、第二供应来源或成本优化需求的客户，可通过样品尺寸核对、电气性能测试及装配验证，确认替代方案是否满足原设备的使用要求。

四、选型和兼容与替代方案参考及建议：兼顾性能、成本与批量交付

在选择或替代 I-PEX 82445-100B-02-D 极细同轴线束时，建议工程师首先以原始图纸和设备接口为基准，确认 50Pin 连接器配置、20497-050T-30 线材端连接器型号、44AWG 线材规格、200mm 标称长度以及 1-N 线位定义，再结合实际工作频率和系统阻抗要求核对线材电气参数。若原设计采用 50Ω 极细同轴线，应进一步确认替代线材的特性阻抗及连接器过渡区域的阻抗连续性，必要时开展 TDR、插入损耗、回波损耗和串扰测试；若设备存在反复弯折或狭小转轴布线需求，还应验证弯曲半径、弯折寿命和端接区域的机械可靠性。对于采购人员，建议在正式批量导入前明确关键材料、检验项目、样品确认流程及变更控制要求，并对替代方案的尺寸、电气性能和装配兼容性进行记录。需要强调的是，兼容替代并不意味着未经验证即可直接互换，最终应以客户图纸、连接器配合要求和实际测试结果为依据。通过将材料选型、线束加工、连接器装配与性能验证结合起来，才能在满足设备设计要求的同时，兼顾成本控制、供货灵活性和批量交付稳定性。

I-PEX 82445-100B-02-D 是一款面向高密度内部连接应用的 50Pin 极细同轴线束参考型号，其 44AWG 线材、200mm 标称长度及 1-N 线位定义是选型和替代开发的重要基础。极细同轴线束的材质选择不仅影响柔韧性与机械可靠性，也关系到特性阻抗、屏蔽效果和高速信号传输表现。我们公司可提供 I-PEX 82445-100B-02-D 兼容替代线束方案，并可依据客户图纸、样品及技术要求开展规格评估与生产制造，为工程师提供适配验证支持，为采购人员提供更多供应选择。欢迎联系我司，沟通具体线材规格、连接器配置、样品验证及批量需求。
