I-PEX 81465-100B-02-D 30P高速信号传输极细同轴线束替代品

一、面向高速互连需求，极细同轴线束助力高密度电子设备设计

随着高速计算设备、超薄笔记本电脑、高性能显示模组、工业视觉设备及智能终端不断向高速率、小型化和高集成度发展，设备内部的信号传输对线束的空间占用、阻抗控制、电磁兼容性和连接可靠性提出了更高要求。极细同轴线束凭借独立的同轴屏蔽结构、紧凑的线径和灵活的布线能力，成为高速电子设备内部互连的重要选择。尤其在高速差分信号应用中，差分信号通常通过一对信号线传输相互对应的信号，接收端根据两条线路之间的电压差识别信息。合理的差分布线能够增强对部分共模干扰的抑制能力，但实际传输效果仍取决于线缆结构、差分阻抗匹配、连接器过渡结构、布线长度以及整个通道的信号完整性设计。对于需要在狭小空间内传输高速数据的设备而言，采用经过合理设计和验证的极细同轴线束，有助于兼顾布线灵活性、屏蔽性能与信号传输质量。本次介绍的产品为 I-PEX 81465-100B-02-D 极细同轴线束，属于 CABLINE®-UM 系列 30PIN、200mm、40AWG、50Ω 极细同轴线束。其线材端采用 I-PEX 20878-030T-01 连接器壳体组件，连接器为 30PIN、0.4mm 端子间距设计，适用于对内部空间、连接密度和高速信号传输有明确要求的电子设备。我们公司可提供 I-PEX 81465-100B-02-D 兼容替代线束方案，可根据客户提供的图纸、样品和实际应用要求，开展极细同轴线材选配、连接器装配、线序核对及成品验证，为工程研发和采购选型提供更多供应方案。

二、40AWG、50Ω与30PIN精密结构，关注高速差分信号的传输质量

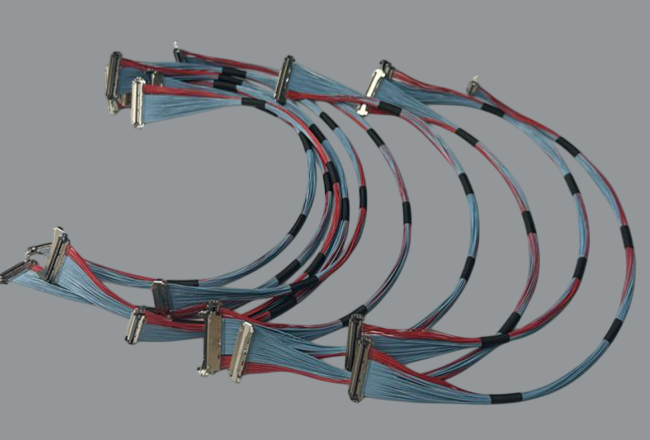

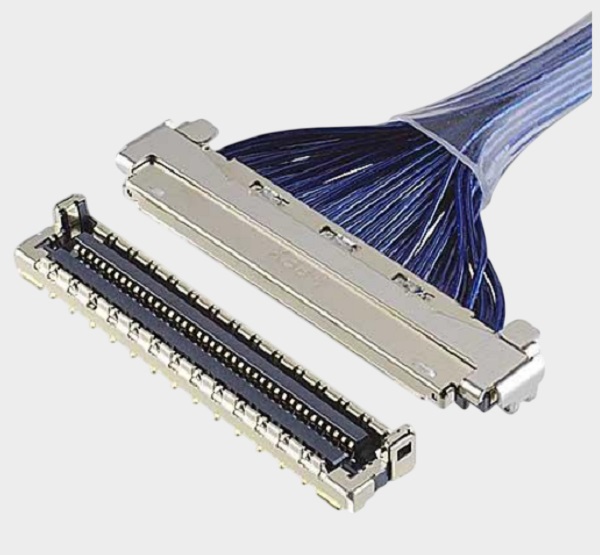

在高速差分信号系统中，线束不仅承担电气连接功能，也会影响整个传输通道的阻抗连续性、插入损耗、回波损耗、串扰和电磁兼容表现。I-PEX 81465-100B-02-D 采用 AWG 40、标称特性阻抗50Ω的极细同轴线材，共有30根线缆，图纸指定线材颜色为蓝色，标称线束长度为200mm，长度公差为±5mm。需要说明的是，50Ω是该型号极细同轴线材的标称特性阻抗，并不等于所有高速差分接口都采用50Ω差分阻抗；差分通道的目标阻抗应根据实际接口标准、收发器要求和系统设计确定。若将此类线束用于差分信号传输，工程师需要重点评估成对信号的电气映射、差分阻抗、两条线路的时延匹配、连接器过渡区域以及整个链路的信号完整性，不能仅凭线材标注就认定其已满足特定高速接口的全部要求。该线束配套的 CABLINE-UM 连接器采用0.4mm端子间距和紧凑结构，有助于满足高密度设备内部的连接需求；该连接器系列还采用全屏蔽及多点接地设计，并配置机械锁扣结构，有利于改善电磁兼容性和连接保持能力。原厂资料列出的系列参考传输能力最高可达40Gbps/lane PAM3，但这一数据属于连接器系列的参考能力，并不代表每一款采用该连接器的线束组件都无需验证即可达到相同速率。对于工程师而言，建议根据目标接口标准和实际工作频率进行阻抗、插入损耗、回波损耗、串扰及误码率等项目的评估；对于采购人员，则应在询价和供应商审核时确认线材规格、连接器料号、线束长度、PIN位定义和质量检验要求是否一致，以降低选型错误与后期导入风险。

三、选型和兼容与替代方案参考及建议

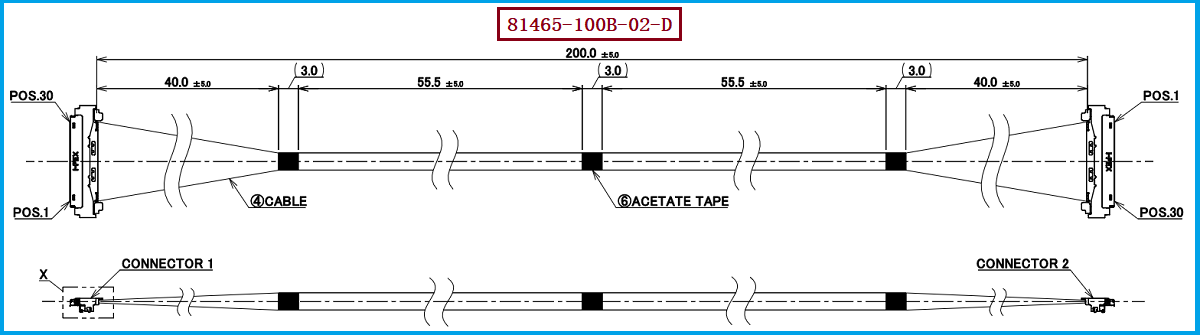

针对需要采购、开发或替代 I-PEX 81465-100B-02-D 的客户，建议优先围绕原始图纸建立完整的技术基准。该型号采用30PIN配置，线材端连接器壳体组件型号为20878-030T-01；图纸材料明细中还包括3488-0301金属屏蔽壳和3493-0301锁扣盖，配套连接器为20879-030E-01。线束采用40AWG、50Ω蓝色极细同轴线，标称长度200mm，图纸规定工作温度上限为80℃，并给出了耐压AC 250V、1秒，以及绝缘电阻不低于50MΩ、DC 100V测试0.5秒等电气要求。实际替代开发时，应根据完整图纸确认两端连接器结构、端子编号方向、线序映射、线缆长度及出线形态，避免因连接器观察方向或端子排列理解不同而产生错线。若客户希望保持原设备接口不变，建议优先评估采用相同系列、相同PIN数及对应配套结构的兼容替代方案；若考虑改用其他连接器品牌或线材规格，则需要重新确认机械尺寸、电气参数、屏蔽接地方式、线缆外径、装配工艺和高速传输表现，并通过样品测试验证兼容性。对于高速差分信号应用，还应进一步确认原设备的信号分配方式，明确哪些线路构成差分对、目标差分阻抗及允许的时延偏差，并根据应用需求开展信号完整性测试。采购人员可在供应商评估阶段要求提供线材规格资料、关键尺寸检验记录、导通与短路测试结果，以及客户要求的高频或可靠性测试报告。需要特别指出，原厂图纸未完整规定动态弯折寿命、精确线缆外径及全部高速传输指标，因此这些项目应在客户需求明确后单独评估，不能直接假定替代产品与原产品完全等效。我们公司可根据客户项目需求提供 I-PEX 81465-100B-02-D 兼容替代线束方案，并围绕30PIN、0.4mm间距、40AWG极细同轴线及原图纸尺寸要求开展打样、线序核对和成品检验，帮助客户评估替代可行性、优化供应链选择并降低导入过程中的技术风险。

四、面向工程研发与采购协同，提供可验证的极细同轴线束制造支持

对于极细同轴线束项目，可靠的替代方案不应仅停留在连接器型号和线材规格相同，还应建立从图纸确认、工艺开发到样品验证和批量质量控制的完整流程。在研发阶段，工程师应先确认线束在设备中的安装空间、连接器配合方向、信号分配、工作温度和目标传输性能，再根据具体应用确定是否需要进行高频测试、弯折寿命测试、温度循环测试或机械插拔验证。在制造阶段，应重点关注AWG 40细线的剥线与端接质量、30路线序的准确性、屏蔽结构的连续性、胶粘固定状态和连接器锁扣装配质量，并通过导通、短路及必要的电气性能测试降低批次差异。采购部门则可以从型号对应关系、关键材料一致性、交付稳定性、检验规范和供应商技术支持能力等方面进行综合评估，在满足产品技术要求的前提下，建立更灵活的供货渠道。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 81465-100B-02-D 这一型号提供兼容替代开发与制造支持，并根据客户图纸、样品和项目规格，协助确认 20878-030T-01连接器壳体组件、30PIN、0.4mm间距及40AWG极细同轴线材等关键要求。具体替代范围、材料配置和性能指标以双方确认的技术文件及样品验证结果为准。无论是新项目开发、既有产品维护，还是寻求第二供应来源，我们都可配合客户开展技术评估与样品试制，为高速电子设备内部互连提供更具灵活性的极细同轴线束制造选择。

I-PEX 81465-100B-02-D 是一款采用30PIN、0.4mm端子间距连接器结构、40AWG及50Ω极细同轴线材的200mm线束组件。对于高速差分信号应用，除了关注线材与连接器的规格匹配，还应重视差分阻抗、信号完整性、屏蔽接地、线序和实际使用环境。我们公司可提供 I-PEX 81465-100B-02-D 兼容替代线束方案，以图纸核对、样品试制和性能验证为基础，协助工程师推进产品开发，也为采购人员提供更多可评估的极细同轴线束供应选择。
