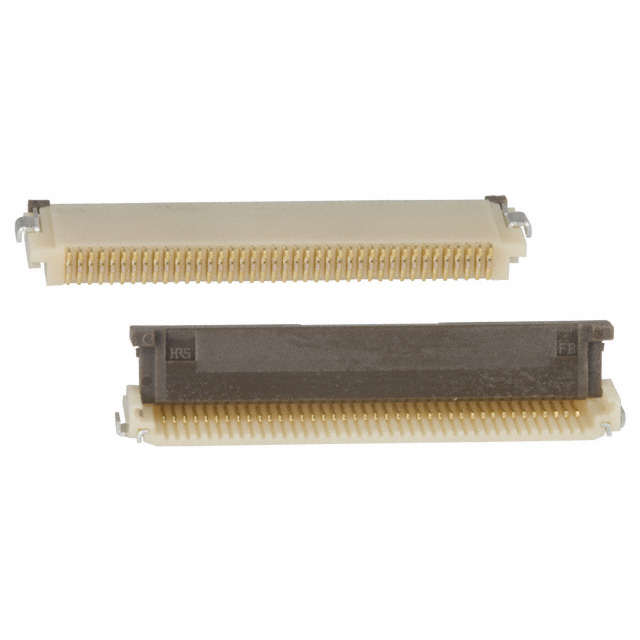

Hirose FH12S-40S-0.5SH(55)连接器产品概况：
 | 制造商 | Hirose |
| 制造商料号 | FH12S-40S-0.5SH(55) | |
| 产品描述 | CONN FFC BOTTOM 40POS 0.5MM R/A，40 位置 FFC，FPC 连接器 触点，底部 0.020"（0.50mm） 表面贴装，直角 |
Hirose FH12S-40S-0.5SH(55)连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | Hirose Electric Co Ltd |
| 系列 | FH12 |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触点，底部 |
| 针位数 | 40 |
| 间距 | 0.020"（0.50mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.30mm |
| 板上高度 | 0.094"（2.40mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 直形 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 聚酰胺（PA），尼龙 |
| 致动器材料 | 聚苯硫醚（PPS） |
| 特性 | 零插入力（ZIF） |
| 额定电压 | 50V |
| 工作温度 | -40°C ~ 85°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 0.5A |
| 外壳颜色 | 米色 |
| 致动器颜色 | 棕色 |
| 配接次数 | 20 |
Hirose FH12S-40S-0.5SH(55)连接器产品(系列)简介：
FH12系列连接器是由日本广濑电机（Hirose Electric Co Ltd）开发的高性能FFC/FPC连接器组件，专为高密度电子设备设计。该产品支持40针位，间距为0.50mm，适用于厚度为0.30mm的FFC或FPC电缆，采用表面贴装、直角安装方式，底部触点设计有助于优化PCB布局，提升空间利用率。FH12配备零插入力（ZIF）和触发锁定结构，使插拔过程更为顺畅、安全，适合需要频繁维护的应用场景。其板上高度仅为2.40mm，结构紧凑。触点采用镀金磷青铜材料，导电性和耐腐蚀性俱佳；外壳与致动器分别由高耐热尼龙（PA）与聚苯硫醚（PPS）制成，符合UL94 V-0阻燃标准，确保产品在各种工作环境下的稳定性。额定电压50V，电流0.5A，工作温度范围为-40°C至85°C，支持配接次数达20次。广泛应用于笔记本电脑、消费电子及工业设备中，提供可靠高效的互连解决方案。
Hirose FH12S-40S-0.5SH(55)连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | FH12 Series |
Hirose FH12S-40S-0.5SH(55)连接器正品|替代品相关说明：
我们专注于 (Hirose) 品牌连接器的现货供应，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络！
