I-PEX 82148-100B-02-D 32P高速信号传输极细同轴线束替代品

一、面向工程设计与采购选型的CABLINE-UA II极细同轴线束解决方案

随着笔记本电脑、显示模组、VR/AR设备、智能终端及精密工业设备不断向轻薄化、高速化方向发展，设备内部连接空间持续压缩，对高速信号传输线束提出了更高要求。极细同轴线束凭借小外径、高柔韧性、优异屏蔽性能以及良好的高速信号传输能力，已经成为空间受限型电子设备内部连接的重要解决方案。I-PEX CABLINE-UA II系列连接器采用0.3mm Pitch设计，支持26Pin、32Pin、40Pin、50Pin等规格，并支持AWG42/AWG44/AWG46 Micro Coax极细同轴线应用，可满足高速数据及显示信号传输需求。

针对市场中广泛应用的 I-PEX 82148-100B-02-D 极细同轴线束产品，我司具备该规格线束的研发、制造及兼容替代能力，可根据客户产品设计需求，提供高品质的 I-PEX 82148-100B-02-D兼容替代线束方案。

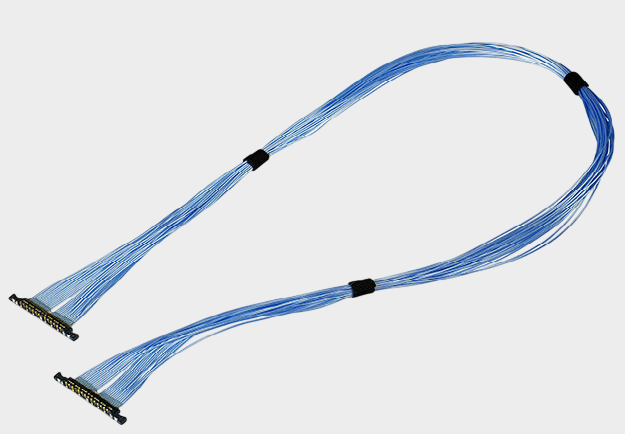

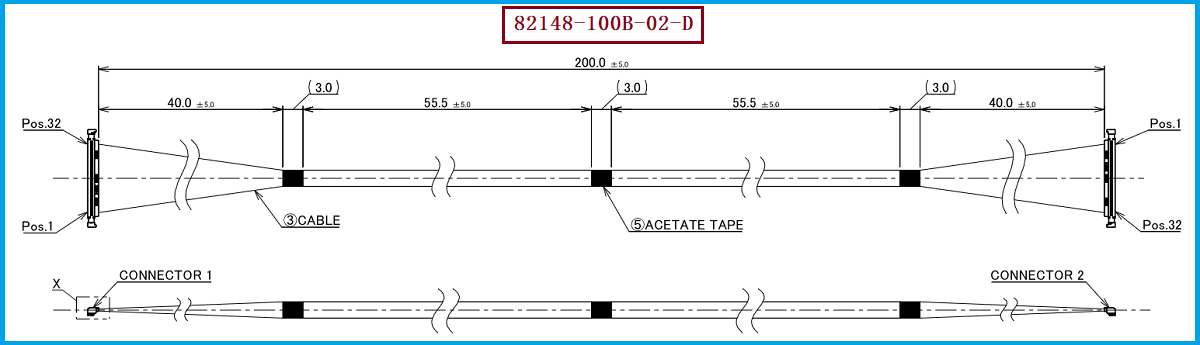

该型号极细同轴线束采用 32Pin CABLINE-UA II系列连接结构，线材规格为 Micro Coaxial Cable AWG44（44AWG极细同轴线），标准长度为200mm，线位定义采用 1--N结构，适用于高速差分信号传输、显示模组连接、摄像头模组连接以及空间受限设备内部连接应用。I-PEX官方资料中也显示，CABLINE-UA II标准32Pin 44AWG L=200mm 1-N线束对应型号为82148-100B-02-D。

二、极细同轴线束为什么必须关注连接器匹配？连接器决定线束性能上限

在极细同轴线束应用中，很多工程师和采购人员容易将关注重点集中在线材规格、长度以及外观尺寸，而忽略了连接器匹配的重要性。但实际上，极细同轴线束并不是简单的“电缆+端子”组合，而是一套需要线材、连接器、电气参数以及加工工艺共同匹配的高速连接系统。

对于高速信号应用而言，连接器与线材之间必须保持良好的电气连续性。如果连接器规格不匹配，即使采用相同AWG规格的极细同轴线，也可能出现阻抗不连续、信号衰减增加、串扰升高以及高速通信稳定性下降等问题。因此，在替代开发极细同轴线束时，需要重点确认连接器系列、Pin数、端接方式、线序定义以及匹配结构。

以 I-PEX 82148-100B-02-D 为例，该产品采用的线材端连接器型号为：I-PEX CABLINE-UA II Plug Housing：20497-032T-30

该连接器属于CABLINE-UA II 32Pin系列配套插头组件，与32芯Micro Coax AWG44极细同轴线束形成完整连接方案。

我司在进行兼容替代开发时，会针对原产品连接器结构、电气性能、线序关系以及机械尺寸进行综合匹配，确保替代线束不仅能够实现物理互换，同时满足客户设备对高速信号完整性的要求。

三、I-PEX 82148-100B-02-D兼容替代线束产品介绍及制造能力

我司生产制造的兼容替代极细同轴线束方案，针对 I-PEX 82148-100B-02-D 产品规格进行开发，可实现与原型号相对应的结构设计。

产品核心规格如下：

  •  兼容替代型号：I-PEX 82148-100B-02-D

  •  连接器系列：CABLINE-UA II 32Pin

  •  线材规格：Micro Coaxial Cable AWG44

  •  连接器型号：20497-032T-30

  •  线位定义：1--N

  •  线束结构：32芯极细同轴线束

  •  应用方向：高速信号传输、显示连接、摄像模组连接及精密电子设备内部连接

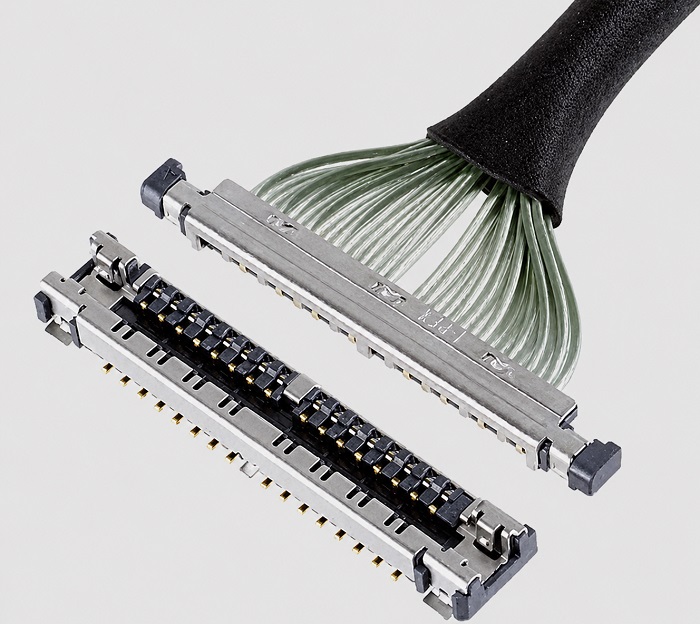

CABLINE-UA II连接器采用0.3mm间距、小型化结构设计，具有较低安装高度以及适用于狭小空间布局的特点。同时，其设计支持高速信号传输应用，参考传输能力可达到5Gbps/lane NRZ，并可应用于USB 3.1 Gen1、V-By-One HS、HDMI、eDP以及MIPI相关应用场景。

针对客户研发、试产以及量产需求，我司可提供：I-PEX 82148-100B-02-D兼容替代线束方案。帮助客户解决原厂供应周期、采购成本控制、国产替代以及供应链优化等问题。同时，我司支持根据客户实际项目需求，对线束长度、出线方向、连接器型号、线材规格以及端接方式进行定制开发，为工程研发团队提供更加灵活的极细同轴线束解决方案。

四、选型和兼容与替代方案参考及建议

对于正在进行极细同轴线束选型或替代开发的工程师及采购人员，建议重点确认以下几个关键参数。

首先，需要确认连接器平台是否一致。I-PEX CABLINE-UA II系列拥有多个Pin数版本，包括26Pin、32Pin、40Pin和50Pin，不同Pin数量对应不同的信号通道需求。对于82148-100B-02-D替代项目，应优先确认32Pin CABLINE-UA II连接器平台以及对应的20497-032T-30连接器规格。

其次，需要确认极细同轴线材规格。该型号采用AWG44 Micro Coax线材，AWG规格直接影响线束外径、柔韧性、电气性能以及安装空间匹配。不同AWG规格不能简单替换，否则可能影响阻抗匹配和信号传输性能。

再次，需要确认线序定义。82148-100B-02-D采用 1--N线位定义方式，替代产品必须保持对应Pin脚映射关系，否则可能导致设备无法正常通信。

针对不同项目需求，我司可提供：

  •  与I-PEX 82148-100B-02-D完全对应规格的兼容替代方案；

  •  基于CABLINE-UA II平台的32Pin AWG44极细同轴线束方案；

  •  不同长度、结构及连接器配置的定制开发方案。

在实际项目导入过程中，建议工程团队提供原线束样品、2D图纸或完整规格要求，由我司进行结构确认、电气评估及样品验证，以确保替代方案满足终端设备应用要求。

极细同轴线束作为现代高端电子设备内部高速连接的重要组成部分，其性能不仅取决于线材本身，更依赖连接器匹配、端接工艺、线序设计以及整体信号完整性控制。通过专业化设计、精密制造和严格品质控制，我司致力于为客户提供可靠、高性能、高一致性的极细同轴线束产品，满足笔记本、显示设备、摄像模组、智能终端及工业设备等领域对于小型化、高速化连接方案的需求。
