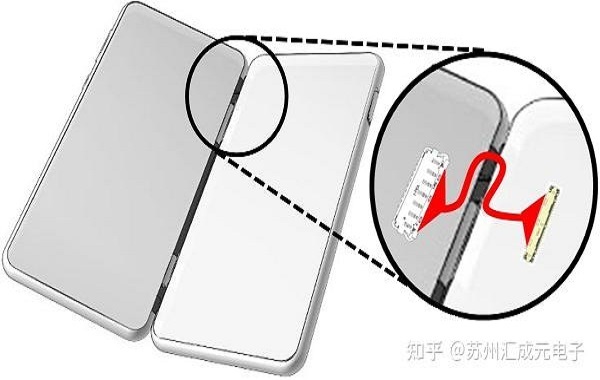

在智能手机、平板、可折叠设备、笔记本电脑、AR/VR 头显和医疗检测仪器等现代电子设备中，micro coaxial
cable（极细同轴线）已成为内部高速数据传输的关键“血管”。它不仅能在狭小空间中实现高带宽信号传输，还具备出色的抗电磁干扰（EMI）能力。本文将从结构设计、尺寸特性、阻抗控制、屏蔽方式及高频应用等方面，解析极细同轴线为何在高速电子设备中如此重要。
一、同轴结构与极细尺寸
micro coaxial cable 的核心优势来源于其同轴结构和纤细设计。
1. 同轴结构
极细同轴线由中心导体、介质绝缘层、金属屏蔽层和外护套组成。中心导体负责高速信号传输，介质绝缘层将导体与屏蔽层隔开，保证阻抗稳定。金属编织或金属箔屏蔽层可以阻挡外部
EMI
干扰，同时防止信号泄漏，外护套提供机械保护和额外绝缘。这种“信号在中心、屏蔽在外”的设计，相当于为信号通道建立了一个全封闭的金属隧道，从物理层面最大限度隔离干扰，保证信号传输稳定。
2. 极细尺寸
micro coaxial cable 的直径通常在 0.2–1.0
毫米之间，极其纤细。根据电磁学原理，导体越粗、传输路径越长，越容易作为“天线”接收或发射电磁波。微细尺寸大幅减少辐射和接收面积，使其在高密度电子设备中不易受到周围高速电路或射频模块的干扰，同时便于复杂空间布线，天然增强抗
EMI 能力。
二、阻抗控制与屏蔽层多样化
高速信号传输中，阻抗不连续会导致信号反射和叠加，从而产生失真或二次干扰。micro
coaxial cable 通过控制中心导体与屏蔽层间距、采用稳定介质材料及高精度加工，实现阻抗一致性，确保信号在 1–30GHz
或更高频率范围内稳定传输，从源头降低反射和串扰风险。
屏蔽层设计可根据不同 EMI 环境灵活选择：
• 单层金属编织：适合一般环境，重量轻，柔韧性好
• 金属箔 + 编织双层屏蔽：适合 EMI 强的环境，如 5G 设备或车载电子
• 镀银/镀锡铜丝屏蔽：高频下屏蔽效率高，同时具防腐蚀能力
多样化屏蔽方案保证极细同轴线在各种工作环境中均能保持稳定的抗干扰性能。
三、高性能连接器与完整防护链路
仅靠线缆屏蔽仍不足以完全防护 EMI，连接器端口同样可能成为干扰泄露点。micro
coaxial cable 常配合高屏蔽性能连接器（如 I-PEX ZenShield® 系列），形成从线缆到连接器再到 PCB
的完整屏蔽通道，确保信号链路在封闭环境中稳定运行，提高整体 EMC 性能。
四、高频高速传输优势
随着电子产品内部数据链路速率不断提升，每通道可达 10Gbps 或更高，对应信号频率可达数十 GHz。micro coaxial cable 能够在高频下维持低损耗、低串扰和高抗干扰性能，适用于多种高速接口：
• MIPI D-PHY / C-PHY 摄像头与显示接口
• USB4 / Thunderbolt 高速数据接口
• LVDS / eDP / PCIe 高速传输链路
这些特性使极细同轴线能够在高速传输、空间受限及干扰复杂的电子设备中，始终保持信号稳定与可靠。
micro
coaxial cable
的卓越性能源于其同轴屏蔽结构、纤细尺寸、精准阻抗控制、多样化屏蔽设计以及与高性能连接器的配合。多重因素共同作用，形成完整防护链路，使其在高速数据传输中保持信号稳定可靠。在现代轻薄、高速、复杂的电子设备中，极细同轴线已成为不可或缺的核心互连组件。
