多路 MIPI 信号干扰全解析：如何用极细同轴线提升传输稳定性

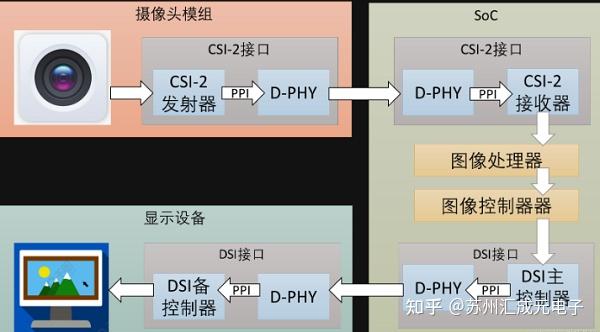

在高速接口设计中，多路 MIPI 信号往往需要同时传输，这种情况在智能手机摄像头模组、AR/VR 显示模组以及工业相机系统中都非常常见。然而，当通道数量增加后，串扰、EMI（电磁干扰）以及阻抗不连续等问题便会显著放大，最终导致画面出现噪点、分辨率下降，甚至链路无法稳定工作。那么，工程师该如何有效应对这些挑战呢？

一、优化布线与拓扑结构
在一个早期项目中，我们曾遇到过典型的串扰问题：PCB 上多路 MIPI 信号平行走线，结果导致波形严重畸变。后来通过增加走线间距、调整叠层结构、避免过长的平行布线，问题得到了明显改善。尤其是保持差分对间距一致，对信号完整性的提升非常显著。这一经验也说明：在 MIPI 高速设计中，合理的布线拓扑往往是第一道防线。

二、引入屏蔽与极细同轴线

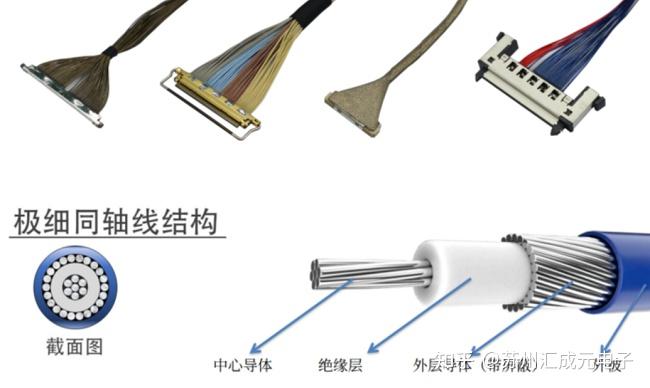

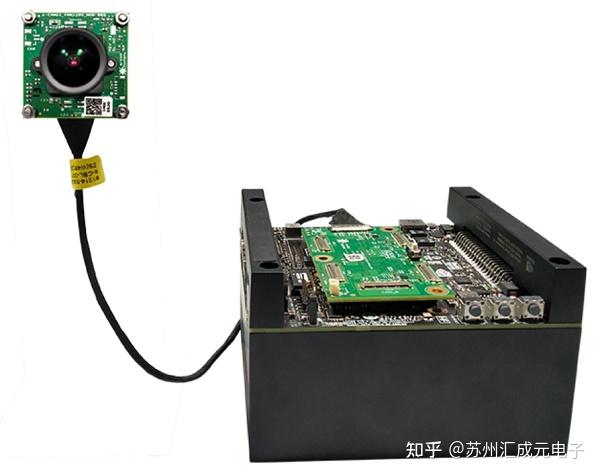

单纯依靠 PCB 优化有时还不够，特别是在模组与主板之间的连接部分。我们尝试使用极细同轴线（Micro Coaxial Cable）进行信号传输，其屏蔽层不仅能有效降低通道间的串扰，还能显著增强抗外部 EMI 的能力。这种方案在多路 MIPI 摄像头模组中已相当成熟。
此外，屏蔽结构与接地设计同样关键。在实践中，我们发现采用多点接地策略，可以有效切断干扰路径，防止不同通道之间出现“串音”现象。

三、阻抗控制与接口匹配
MIPI 接口对阻抗匹配的要求非常严苛。我们曾在一次长距离传输测试中发现，由于连接器与线缆阻抗不一致，导致严重信号反射。后续更换为阻抗匹配更精确的 I-PEX 连接器，并在驱动端加入匹配电阻，信号完整性才得以恢复。对于更长距离的应用，还可引入重定时器（Retimer）或均衡芯片进行补偿，以进一步稳定传输性能。

四、从系统角度综合设计
多路 MIPI 信号干扰问题往往不是单一因素引起的，而是系统性耦合的结果。设计阶段应综合考虑以下几个关键方面：
4.1、接口标准与协议选择；
4.2、PCB 布线规则与阻抗控制；

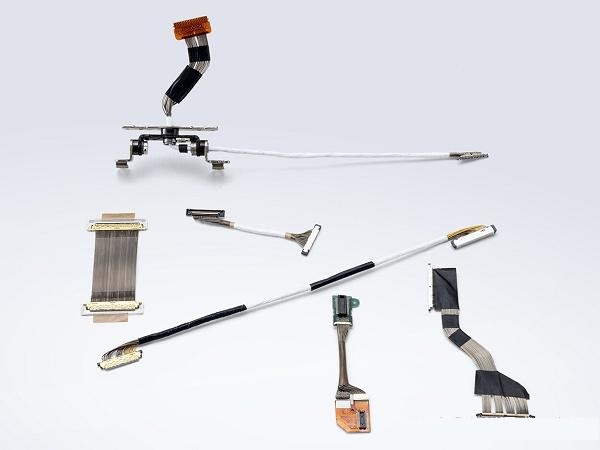

4.3、极细同轴线（Micro Coax）的合理应用；
4.4、屏蔽层与接地设计；
4.5、连接器与电路的匹配度。
只有将这些环节系统性地整合在一起，才能真正实现高速信号的稳定与可靠传输。

多路 MIPI 信号干扰的处理，不仅考验电路设计能力，更考验系统架构水平。从布线、屏蔽到接口选型，每个细节都可能决定最终的画质与稳定性。实践证明，引入极细同轴线等高性能线束方案，往往能在关键环节发挥决定性作用。
