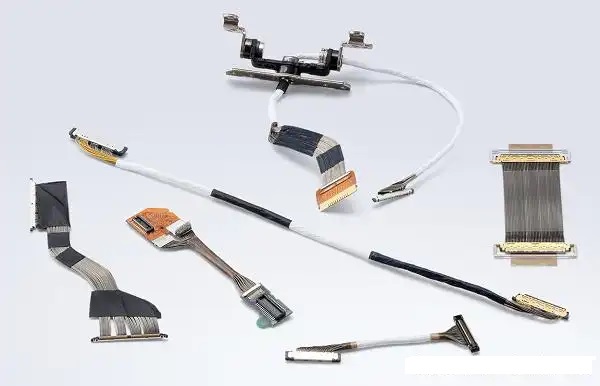

在高速度传输与设备轻薄化不断加速的今天，如何在有限空间中实现可靠、稳定的电气互连，已成为电子工程师的重要挑战。micro coaxial
cable（极细同轴线）因其高频性能、柔性结构和极佳的信号完整性，被广泛应用于智能手机、笔记本、可穿戴设备、无人机与医疗电子等领域。作为连接这类线束的核心部件，微型连接器必须在尺寸、屏蔽、电气性能等方面达到极高水平。
本文将以 I-PEX 的微型连接器 20373-R32T-06 为例，探讨其结构特点及极细同轴线缆的电流承载能力，并为工程设计提供实用参考。

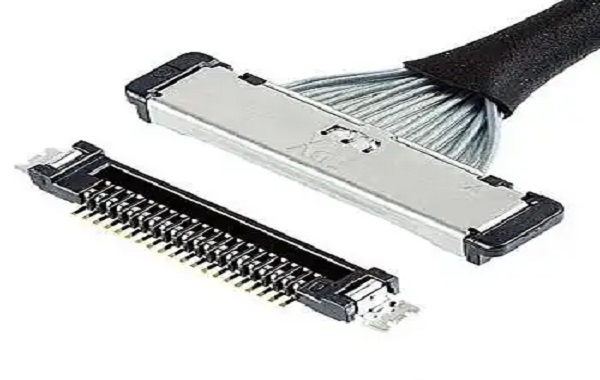

一、I-PEX 20373-R32T-06：专为 micro coax 应用打造
I-PEX（第一精工）长期专注于高频、高速与高密度连接器的研发，其中
20373-R32T-06 属于 CABLINE-SS 系列，是一款用于板-线连接的 PLUG 端子。该系列具备 0.4 mm
微间距、1.85 mm 超低高度，非常适用于结构紧凑的设备。其支持 eDP HBR3、USB 3.1 Gen2、PCIe
Gen4/5、Thunderbolt 3/4 等高速接口协议，并具备 360° EMI 屏蔽、低串扰和稳定的高速信号表现，适合在对结构、EMI
与高速特性要求严格的产品中使用。
二、极细同轴线的电流承载能力
在设计 micro coax 应用时，除了信号性能，电流承载能力同样是关键考量。根据 I-PEX 的官方数据，CABLINE-SS 系列可搭配不同 AWG 规格的 micro coax 导线，其每触点最大电流能力如下：
1. AWG 42：约 0.24 A
2. AWG 40：约 0.25–0.30 A
3. AWG 36：约 0.35–0.40 A
4. AWG 34：最高可达 1.00 A（限定于少量触点）
由此可见，常用的 AWG 42–46 极细同轴线通常仅能承载约 0.2–0.3 A。如果需要更高电流（如超过 0.5 A），应选择更粗的 AWG 线（如 AWG 36/34），并避免在大量触点中同时传输高电流，以减少热积累风险。
此外，实际承载能力还会受以下因素影响：连接器材料、线缆长度、设备散热能力以及是否采用多触点并联。设计阶段必须结合整机环境作综合评估。

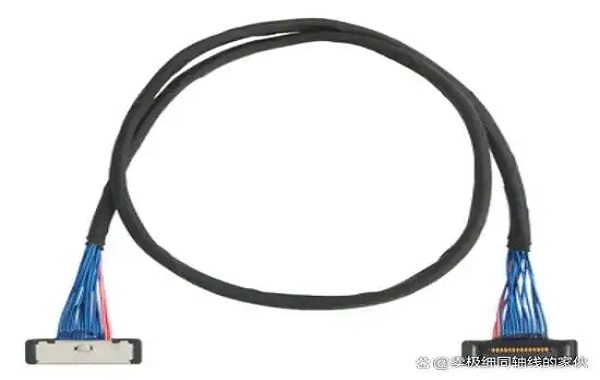

三、极细同轴线缆的结构优势
micro-coaxial cable
由中心导体、绝缘层、多股金属屏蔽与外护套组成，这种结构在保证高频信号完整性的同时，也具备一定的电流承载性能。I-PEX
建议其最小弯折半径不小于线径的 6 倍，以避免因过度弯折造成阻抗变化、屏蔽破损或接触可靠性下降。合理的线缆使用方式有助于保持其电气与机械稳定性。
I-PEX 20373-R32T-06
作为微型高速应用的代表性连接器，以其紧凑的机械结构、优异的信号性能和稳定的电流支持能力，可与多种规格的 micro coax
线材高效配合。在实际应用中，工程师应根据电流需求、线规、散热条件及结构限制进行整体评估，从而确保整机系统的安全性、稳定性与可靠性。
