I-PEX 20346-030T-32R 选型指南：如何避免性能浪费？

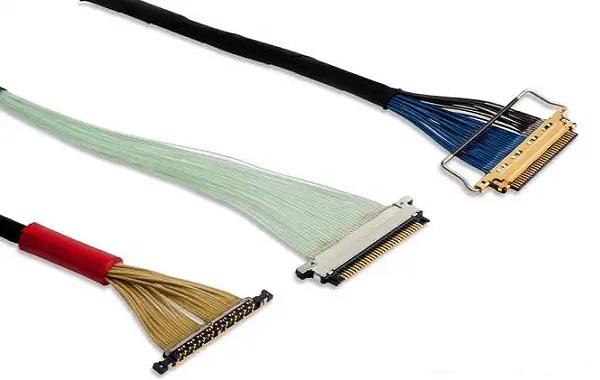

随着高速数据传输设备不断向小型化、精密化发展，micro coaxial cable（极细同轴线）已成为消费电子、车载系统及工业控制领域的重要互连方案。而作为微型高速连接的重要一环，连接器的性能、结构设计与选型合理性，直接决定着系统的稳定性与互连质量。I-PEX 20346-030T-32R 是众多工程师关注度极高的型号，但如果在选型时忽略细节，很容易造成性能冗余、方案浪费甚至失效。

本文将围绕其特点与选型关键维度进行解析，帮助工程师实现“性能恰到好处”的设计。

---

一、I-PEX 20346-030T-32R：高速应用中的“小巨人”

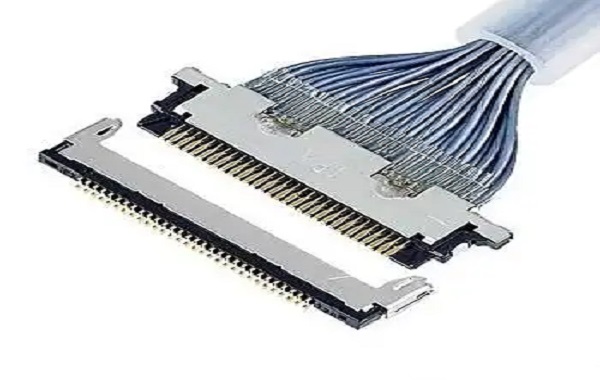

I-PEX 20346-030T-32R 属于 CABLINE-V 系列，是一款 0.4 mm 间距、30Pin 的微型同轴连接器，主要针对高速差分信号传输。其支持 USB 3.1、DisplayPort、eDP、PCIe 等高速接口，具有高密度、低损耗的特点。金属壳体结构结合机械卡扣，可有效提升接触稳定性与 EMI 屏蔽能力，适用于对抗干扰、结构紧凑、信号完整性要求严格的应用场景。此外，该连接器满足 RoHS、REACH、PFAS-Free 等环保要求，确保在高温、潮湿与高频环境下依旧稳定工作。

---

二、四大选型关键维度：如何避免性能浪费

1. 明确信号类型与速率：
   该型号适合高速差分应用，如 eDP、USB3.x、PCIe 等；若仅用于低速 I/O，则属于高性能过剩，增加成本且浪费资源。
2. 合理配置针脚数量：
   30Pin 足以容纳多个高速差分对，并支持多种控制信号。选型时应判断是否需要保留冗余针脚、是否有未来扩展需求，以避免配置过度带来的设计负担。
3. 确认空间尺寸与线缆适配性：
   0.4 mm 间距与 1.15 mm 插接高度适用于空间紧凑结构。需搭配 AWG 40–46 极细同轴线，保证柔性、弯折半径与整机布局相容，避免实际装配冲突。
4. 评估使用环境可靠性：
   车载、工业设备等高振动环境中，20346-030T-32R 的机械锁扣、金属屏蔽及镀金触点能够提升抗震性与长期可靠性，减少脱落或接触不良风险。

---

三、实战建议：选型不在“贵”，而在“适配”

工程师在选择高速连接器时，往往容易误以为“高性能 = 更稳妥”。实际上，高速连接器应做到“性能刚刚好”。选型优先考虑信号速率、结构空间、接地方式、线缆 AWG、EMI 要求等，避免因追求高配而增加成本、工艺难度与设计复杂度。合理匹配，才是高速互连设计的核心。

---

I-PEX 20346-030T-32R 以其高密度、高速传输能力、出色的 EMI 表现及可靠的机械结构，成为众多高性能设备的理想连接器选择。然而，最优方案并非一味追求高性能，而是基于实际应用需求进行精准匹配。只有真正理解项目的信号速率、空间限制、可靠性要求，才能发挥 micro coax 与 I-PEX 系列连接器的最大价值，实现系统稳定与成本控制的平衡。
