I-PEX 20438-030T-01：轻薄设备高速差分信号的微型连接器方案

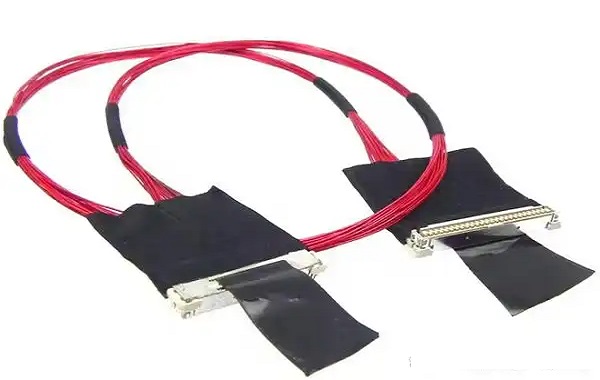

随着电子设备对轻薄化、小型化和高速数据传输的需求不断增加，连接器与线束在系统性能中扮演着越来越关键的角色。极细同轴线束（micro coaxial cable）因其高频率、低损耗、优异屏蔽性能和柔性优势，被广泛应用于差分信号传输场景中。I-PEX 20438-030T-01 作为微型高速连接器代表，兼顾高速差分信号和电源传输，为轻薄设备、高清显示及工业接口提供可靠互连方案。

---

一、I-PEX 20438-030T-01 产品概述

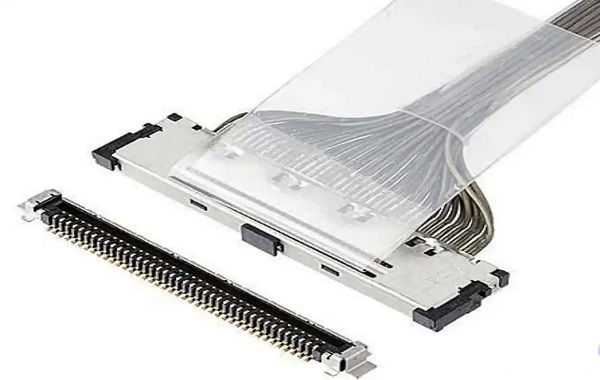

I-PEX 20438-030T-01 属于 FPL II 系列，采用 0.5 mm 间距、30pin 垂直插座设计，可与对应的 plug、receptacle 配合使用。该系列支持 micro coaxial 与 micro twinax 线缆，最高支持 12 Gbps/lane 数据传输，可满足 eDP HBR2、HDMI 2.0 等高速接口标准。同时，它可承载 AWG #32 电源线，实现信号与电源共存。产品通过 ROHS/REACH、PFAS-Free、无卤无红磷等环保认证，兼具高速性能与环境适应性，适合轻薄、高密度设计场景。

---

二、Micro Coaxial Cable 与差分信号特性

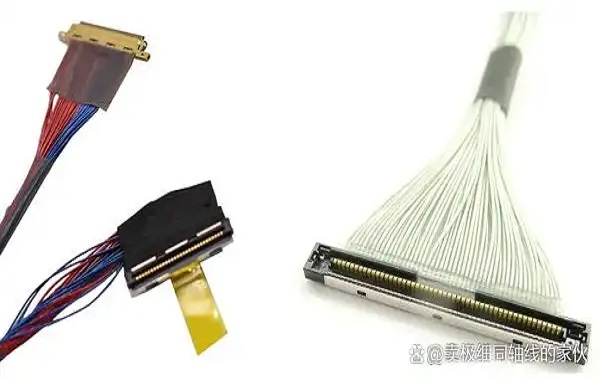

极细同轴线结构简单而屏蔽性能优良，由中心导体、介质和屏蔽层组成，适合微型化、高密度布线。差分信号设计依赖对称布线，相互补偿干扰，关键参数包括特性阻抗（通常 100Ω 差分）、线长匹配及接地设计。I-PEX 20438-030T-01 通过多接地点和壳体屏蔽（ZenShield 结构）有效增强 EMI 抑制能力，同时支持高速数据与电源混布，使线束结构更加紧凑集成，满足轻薄设备和高速接口的需求。

---

三、差分信号设计建议

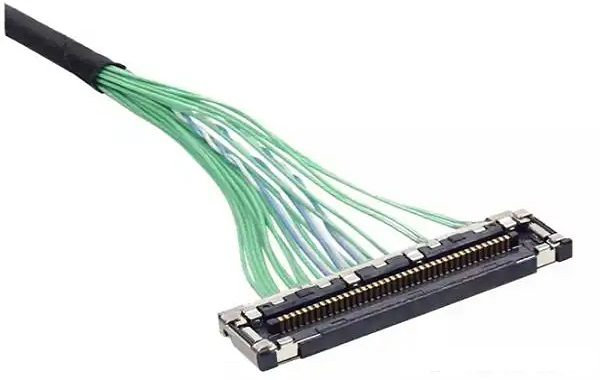

1. 线长一致：微同轴差分对长度误差应控制在 ±5 mm 以内，以保证信号同步。
2. 阻抗控制：连接器、PCB 与线束设计需统一维持约 100 Ω 差分阻抗，避免信号反射。
3. 串扰抑制：借助多接地触点和壳体屏蔽，减少邻近信号干扰，确保眼图清晰。
4. 电源与信号隔离：使用 AWG #32 电源线时，应布线远离差分对，必要时增加屏蔽或差分对间距，确保信号完整性。

---

I-PEX 20438-030T-01 结合高速差分信号和电源传输能力，具备高频率支持、微型化设计和强抗 EMI 性能，是轻薄设备、高清显示及工业接口等应用的理想选择。在使用中严格控制阻抗、差分对匹配和接地设计，才能充分发挥其高速稳定特性，实现高性能互连系统的可靠运行。
