3M 9QJ0-114-22-0.50高速线束替代

在高速数据中心网络和服务器互联应用中，高速线缆组件（Cable Assembly）是实现设备稳定通信的重要基础。随着100G以太网和高性能计算系统的快速发展，QSFP28接口高速DAC（Direct Attach Copper）线缆被广泛应用于交换机、服务器、存储设备之间的短距离高速互联。作为全球知名材料与电子互连解决方案厂商，3M推出的9Q系列高速Twin Axial线缆组件在数据中心市场中具有较高的应用度，其中型号9QJ0-114-22-0.50是一款典型的100G QSFP28直连铜缆组件，常用于高密度服务器与网络设备连接场景。

一、产品概述与核心特点

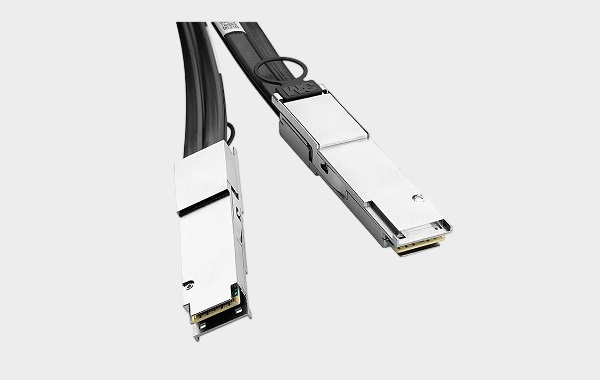

9QJ0-114-22-0.50属于3M 9Q系列高速DAC线缆组件，采用Twin Axial（双轴）结构设计，支持高速信号稳定传输，适用于100G以太网架构。该型号通常为QSFP28接口对QSFP28接口的直连铜缆，长度约0.5米，适用于机柜内部或相邻设备之间的短距离互联。

主要技术特点包括：

  •  高速传输能力：支持最高约100Gbps聚合带宽（4×25Gbps）。

  •  Twin Axial双轴线结构：具备良好的信号完整性与低串扰性能。

  •  高柔性扁平线缆设计：可折叠、可弯曲，适合高密度机架布线。

  •  全屏蔽结构：有效降低电磁干扰，提高系统稳定性。

  •  38位接口设计：符合QSFP28标准接口规范。

  •  应用场景广泛：适用于数据中心交换机、服务器、HPC计算平台及存储系统之间的高速互联。

此外，这类DAC线缆通常支持SFF系列接口规范及100G以太网标准，可在短距离互联场景中提供比光模块方案更具成本优势的解决方案。

二、选型和兼容与替代方案参考及建议

在实际项目应用中，用户在选择或替代该型号线缆组件时，可重点关注以下关键参数：

1、接口类型匹配

  •  确保接口为QSFP28 to QSFP28，并符合相关接口标准（如SFF-8665或SFF-8661等）。

2、线缆长度选择

  •  常见长度包括0.5m、1m、2m等。机柜内连接一般选择0.5m或1m，以减少信号衰减和布线压力。

3、线规与结构

  •  短距离通常采用30AWG结构

  •  较长距离可采用26AWG以降低损耗

4、兼容性与EEPROM配置

  •  部分设备厂商对DAC线缆的EEPROM识别存在限制，因此在替代方案中建议选择可定制编码或兼容主流交换机品牌的DAC线缆。

5、国产替代建议

对于追求成本优化或供应链安全的企业，可以考虑国产Twinax DAC高速线缆组件替代方案，重点关注以下指标：

  •  100G QSFP28接口兼容性

  •  信号完整性（SI）与误码率表现

  •  屏蔽结构与线缆柔性设计

  •  与主流交换机品牌（如Cisco、Arista、华为等）的兼容性

在满足协议标准和接口规范的前提下，国产替代产品通常可以在交付周期、成本控制和定制化能力方面提供更灵活的选择。

3M 9QJ0-114-22-0.50属于典型的100G QSFP28 DAC高速线缆组件，具有高速传输能力、良好的信号完整性以及灵活布线能力，在数据中心和高性能计算系统中具有广泛应用价值。随着数据中心带宽需求持续提升，高速Twinax DAC线缆仍将在短距离互联场景中发挥重要作用，同时也为国产化替代与定制化互连解决方案提供了良好的应用空间。
