PCIe Twin Axial线束3M 8KH9-0968-0250替代

在高速计算、服务器架构以及数据中心设备中，PCIe高速互连线缆组件是实现稳定数据传输的重要基础。作为电子互连领域的重要厂商，3M推出的 8KH9-0968-0250 Twin Axial PCI Express 延长线组件，主要用于PCIe高速信号延伸、板卡连接及服务器内部互连等场景。该型号属于3M PCIe Twin Axial Extender系列，通过高性能双轴线结构实现低损耗、高带宽的高速信号传输，在服务器、GPU扩展、存储系统以及高性能计算设备中被广泛应用。

一、产品结构与技术特点

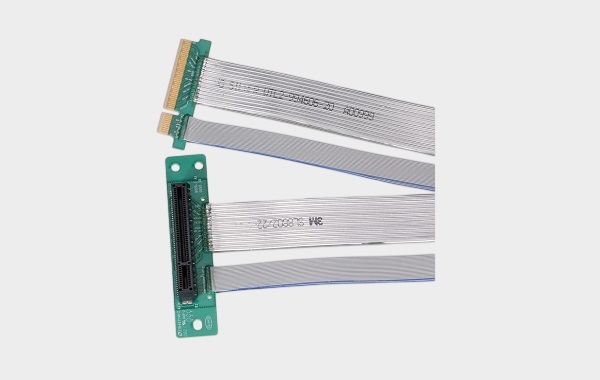

3M 8KH9-0968-0250 是一款 PCI Express x8 Twin Axial 线缆组件，主要用于高速内部互连及PCIe信号扩展。该产品通过扁平双轴线缆结构与屏蔽设计，在保证柔性的同时实现稳定的高速信号完整性。

核心技术特点包括：

  •  PCIe x8高速互连设计：适用于PCIe高速扩展应用，可用于服务器、GPU扩展卡等设备内部连接。

  •  Twin Axial双轴线结构：采用约30AWG信号线设计，并保持约85Ω差分阻抗，有助于降低信号损耗。

  •  高密度98位连接结构：支持PCIe x8接口，连接方式为Receptacle to Card Edge。

  •  标准长度250mm：该型号中的“0250”代表约250mm线长，适用于服务器内部短距离高速互连。

  •  扁平柔性结构：薄型Twin Axial带状线缆可折叠布线，适合紧凑系统空间设计。

  •  连续屏蔽结构：提高抗干扰能力，确保高速信号完整性。

凭借这些特性，该系列线缆常用于：

  •  服务器PCIe扩展

  •  GPU或AI加速卡延长连接

  •  存储系统高速互连

  •  数据中心高密度设备内部布线

二、选型与兼容替代方案参考及建议

在高速PCIe线束选型过程中，工程师通常需要关注接口结构、线缆阻抗、长度以及信号完整性等关键参数。针对 3M 8KH9-0968-0250，在选择兼容或替代方案时，可参考以下要点：

1、关键参数匹配

  •  接口类型：PCIe x8

  •  连接方式：Receptacle to Card Edge

  •  差分阻抗：约85Ω

  •  线缆结构：Twin Axial

  •  线长：250mm

替代产品必须保持上述关键参数一致，以确保高速信号稳定。

2、应用环境匹配

在服务器或高性能计算系统中，高速信号完整性尤为重要，因此需要关注：

  •  屏蔽结构设计

  •  弯折半径

  •  EMI抑制能力

  •  高速PCIe版本兼容性

3、国产替代方案建议

对于成本控制或供应链优化需求的客户，可以考虑采用以下思路进行国产化替代：

  •  采用 Twinax高速差分线缆结构

  •  保持 85Ω差分阻抗设计

  •  确保 PCIe x8接口尺寸兼容

  •  支持 PCIe Gen3 / Gen4高速传输需求

目前在服务器互连、高速存储及AI算力设备领域，越来越多企业正在推动此类PCIe高速线束组件的国产替代，以实现更稳定的供应链与更灵活的定制能力。

3M 8KH9-0968-0250 属于高性能PCIe Twin Axial延长线组件，具有高速传输、结构紧凑、抗干扰能力强等特点，能够在服务器和数据中心设备中提供可靠的PCIe信号扩展解决方案。随着AI服务器、高性能计算以及数据中心的发展，高速PCIe互连线束的需求持续增长，同时也推动了兼容替代方案与定制化高速线缆解决方案的发展。

我们持续专注于该品牌连接器及线束组件的国产替代研究与应用方案开发，如果您正在寻找相关替代方案或有采购需求，欢迎联系：张经理（18665383950，微信同号），期待与更多客户及行业伙伴深入交流合作。
