I-PEX 82861-100B-02-D 20P高速信号传输极细同轴线束替代品

一、I-PEX 82861-100B-02-D：面向高速、小型化设备的20Pin极细同轴线束

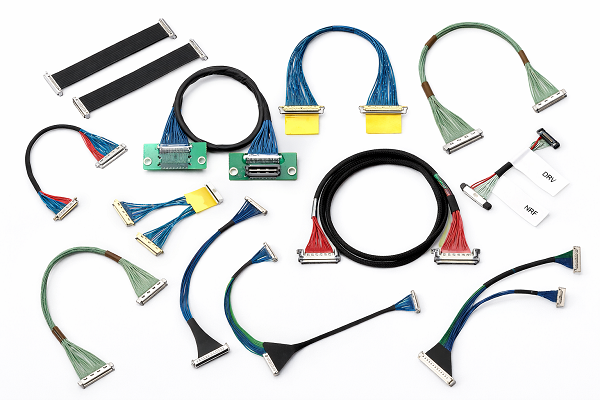

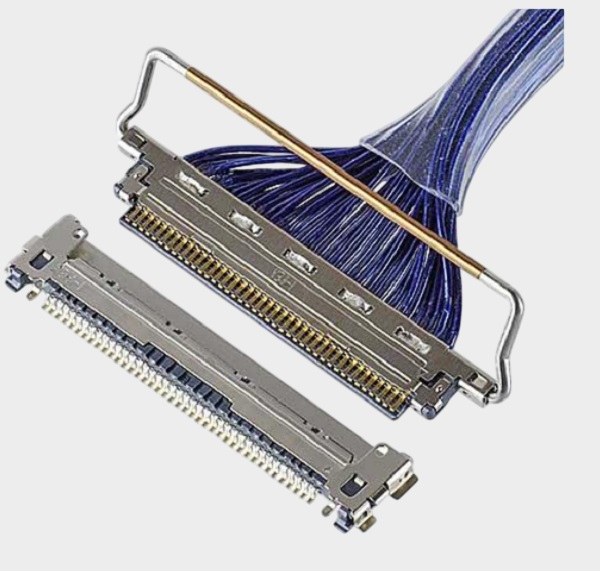

在笔记本电脑、高清显示设备、工业相机、AI视觉设备、机器人及其他高密度电子产品内部，高速信号传输与有限安装空间之间的矛盾越来越突出。I-PEX CABLINE®-CA系列正是针对这类应用推出的高速极细同轴连接方案，采用0.4mm接触间距、水平对插及机械锁扣等结构，并支持Micro-Coaxial极细同轴线方案。

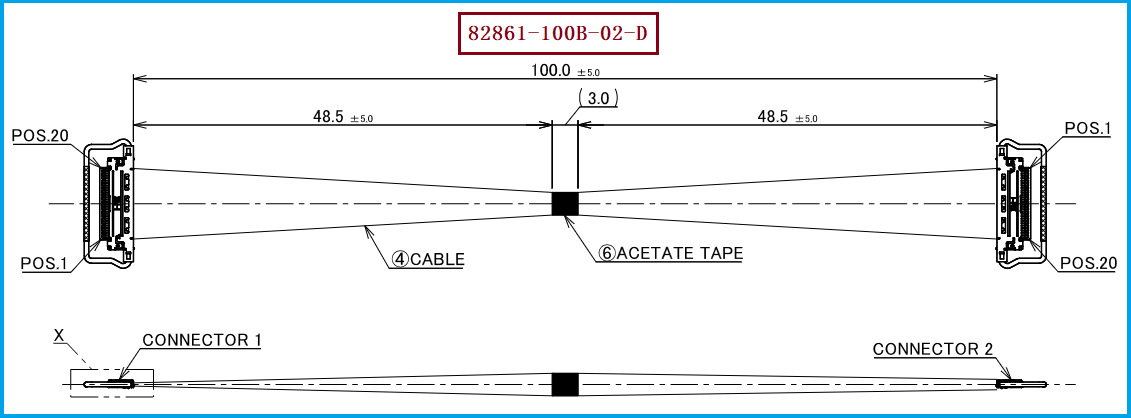

本次重点介绍的型号为I-PEX 82861-100B-02-D，属于CABLINE-CA 20Pin Micro-Coaxial 40AWG、100mm、1-N线位定义的评估样品线束型号；I-PEX官方型号资料中明确将82861-100B-02-D列为“20pin Micro-Coaxial 40AWG L=100mm 1-N”。 与该线束线材端配套使用的连接器型号为20634-120T-02，即CABLINE-CA 20Pin Plug Housing（插头主体）。 对工程师而言，进行替代设计时不能只关注“20Pin、100mm”这些表面参数，还需要同步确认0.4mm Pitch、水平对插、1-N线位定义、连接器结构以及AWG 40极细同轴线等关键条件。CABLINE-CA的插合高度约为1.0±0.1mm，能够满足高密度、薄型设备内部空间布局需求。

二、为什么极细同轴线芯线导体一定要用高纯铜？——从AWG 40微细导体看高速传输的基础

对于I-PEX 82861-100B-02-D这类采用AWG 40极细同轴线的高速线束而言，芯线导体虽然非常细，但它恰恰是决定信号传输质量的重要基础。AWG 40本身已经属于非常微细的导体规格，导体截面积有限，如果材料本身的导电性能不足，随着传输频率升高，导体电阻、交流损耗以及由趋肤效应带来的高频衰减都会更加明显。因此，在极细同轴线制造中，采用高纯度铜作为导体材料具有重要意义：铜本身具有良好的导电率和导热能力，而较高纯度有利于降低导体中的杂质影响，使微细导体在有限截面积下仍保持较好的导电性能和一致性。

尤其对于高速信号而言，工程师不能简单地认为“线径一样就等于性能一样”。极细同轴线需要同时关注导体材料、导体尺寸、绝缘结构、屏蔽结构、特性阻抗以及高频损耗等因素。I-PEX资料显示，CABLINE®-CA支持AWG 36、38、40、42、44等Micro-Coaxial规格，其中AWG 40是该系列支持的标准规格之一；同时该连接器方案面向最高32Gbps/Lane PAM4等级的高速传输应用。 因此，对于采购人员来说，选择极细同轴线束时不能只比较单价，更应该关注导体材质及纯度、AWG规格、阻抗控制和批次一致性；对于工程师来说，则应进一步结合插损、回损、串扰和系统SI测试结果进行验证。换句话说，高纯铜芯线并不是单纯为了“导电”，而是为极细同轴线在高速、小型化条件下保持稳定的电气性能提供材料基础。

三、选型和兼容与替代方案参考及建议：工程师与采购如何判断真正可用的替代线束

针对I-PEX 82861-100B-02-D的兼容与替代开发，建议工程师首先从机械接口和线束拓扑入手，确认20Pin、0.4mm Pitch、水平对插、线材端连接器20634-120T-02以及1-N线位定义是否满足原设备结构要求；随后再确认100mm线长、AWG 40 Micro-Coaxial线材规格以及实际出线方向、弯折和装配空间。CABLINE®-CA本身提供10Pin至60Pin等多种规格，并支持Micro-Coaxial、Twinaxial和Discrete Wire等不同线缆方案，因此在进行替代选型时，应避免仅根据“CABLINE-CA”系列名称进行简单替换，而应按照具体Pin数、线径、长度、端接方式和Pin Assignment逐项匹配。

对于采购人员而言，真正有价值的替代方案应当同时满足“接口兼容、规格匹配、稳定供货和质量可控”。特别是高速极细同轴线束，建议供应商在样品阶段提供完整规格确认，并根据客户系统要求开展导通、耐压、绝缘、接触可靠性及高速信号完整性验证。CABLINE®-CA资料中给出的典型技术指标包括AC 50V额定电压、初始接触电阻80mΩ max.、绝缘电阻50MΩ min.以及-40℃～+85℃工作温度范围等，这些参数可以作为替代开发时的重要参考，但最终替代产品是否满足具体设备要求，仍应以实际样品测试和客户系统验证结果为准。 我们公司可提供I-PEX 82861-100B-02-D兼容替代线束方案，围绕20Pin、AWG 40、100mm、1-N结构以及对应线材端连接器20634-120T-02等关键要求进行极细同轴线束开发与制造，为需要国产化、供应链优化、第二供应商导入或成本优化的客户提供样品验证及定制化支持。

四、从“能连接”到“高速稳定传输”：极细同轴线束制造能力决定替代价值

对于82861-100B-02-D这一类高速极细同轴线束，兼容替代的核心并不是简单复制产品外观，而是将机械连接、电气性能和制造一致性结合起来。CABLINE®-CA采用屏蔽结构与多点接地设计，用于改善高速信号环境下的EMI抗干扰能力及信号完整性；同时其机械锁扣设计能够降低半插、松脱等连接风险。 这意味着一条真正适用于工程项目的替代线束，需要在微细导体加工、同轴结构控制、绝缘及屏蔽处理、端子压接/端接、连接器组装以及成品检测等环节保持稳定一致。尤其是AWG 40极细同轴线，导体尺寸更小、加工窗口更窄，对生产设备精度、工艺控制和现场作业能力提出了更高要求。

从工程应用角度看，I-PEX 82861-100B-02-D可以作为一个典型的20Pin高速极细同轴线束参考型号。其核心规格可以概括为：20Pin + Micro-Coaxial + AWG 40 + 100mm + 1-N + 线材端连接器20634-120T-02。对于正在进行I-PEX线束国产替代、产品降本、供应商备份或新项目开发的工程师和采购人员而言，应将“接口兼容”与“高速性能兼容”同时纳入评估体系，而不是单纯以外形、尺寸或价格作为判断依据。我们公司专注于极细同轴线束的生产制造与兼容替代开发，可根据客户实际设备的连接器、Pin数、线长、AWG规格、线位定义及高速信号需求，提供针对性的线束方案。

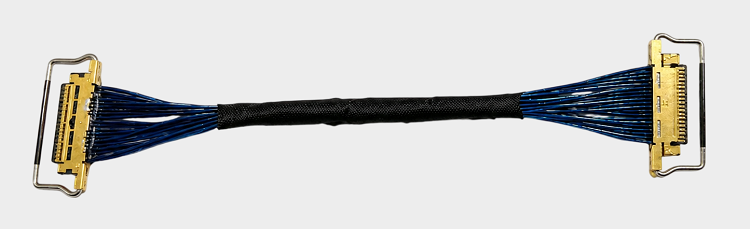

I-PEX 82861-100B-02-D是一款典型的CABLINE®-CA 20Pin、AWG 40、100mm、1-N极细同轴线束，其线材端配套连接器型号为20634-120T-02。对于高速电子设备而言，极细同轴线束的性能不仅取决于连接器本身，也与AWG 40微细导体、高纯铜材料、绝缘介质、屏蔽结构、阻抗控制以及整体制造工艺密切相关。尤其在高速信号不断向更高传输速率发展的今天，优质高纯铜芯线与稳定的极细同轴制造工艺，是保障信号传输质量的重要基础。针对I-PEX 82861-100B-02-D的国产化及兼容替代需求，我们公司可提供相应的兼容替代线束方案，帮助客户从样品验证、规格匹配到批量制造建立更加灵活、稳定的供应链选择。
