I-PEX 81786-100B-02-D 20P高速信号传输极细同轴线束替代品

一、面向高速与高密度设备的极细同轴线束解决方案

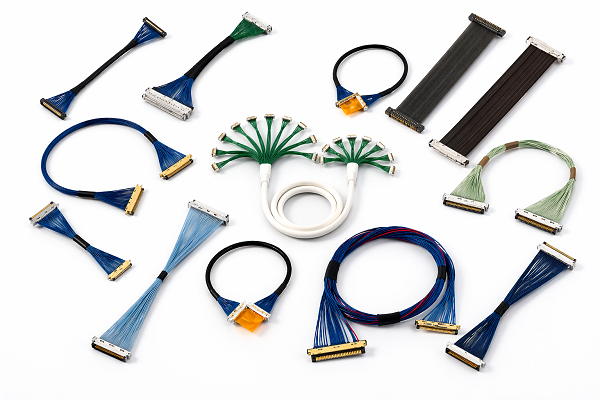

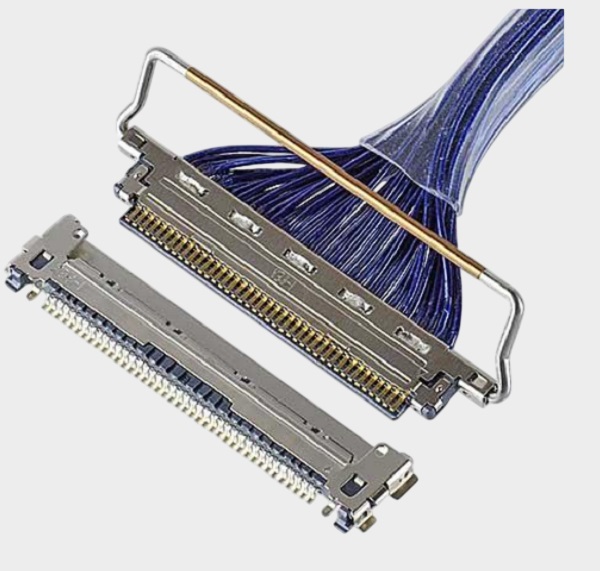

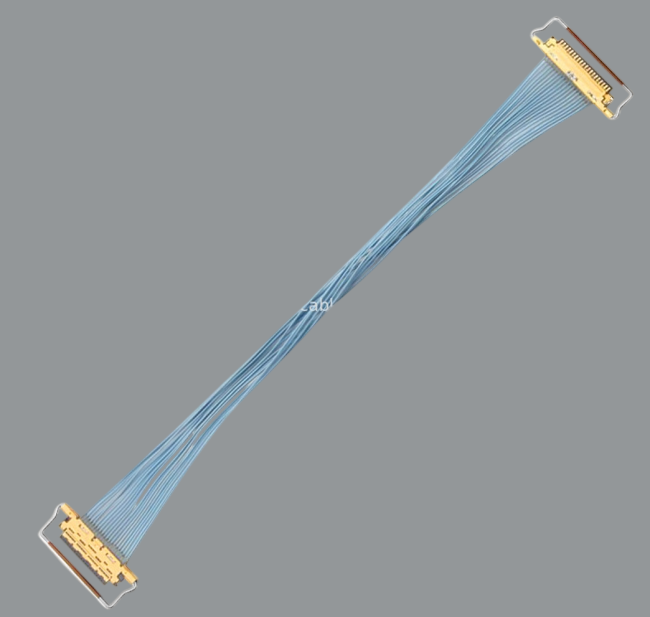

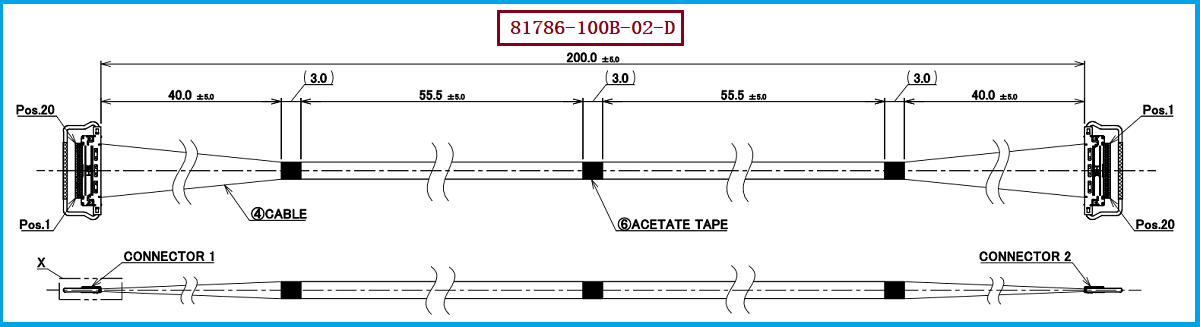

随着笔记本电脑、AI计算设备、工业相机、机器视觉、高分辨率显示、机器人及其他智能电子设备不断向高速化、轻薄化和高密度化发展，设备内部的信号连接也面临越来越严格的空间与信号完整性要求。传统排线或普通导线在空间占用、抗干扰以及高速信号传输方面可能难以满足部分应用需求，而极细同轴线束通过单根信号线的屏蔽结构，为高速信号传输提供了更加适合的线缆连接方式。本文聚焦于 I-PEX CABLINE®-CA 平台中的 I-PEX 81786-100B-02-D 极细同轴线束方案，其对应的产品规格为 20Pin、40AWG Micro-Coaxial、200mm、1-N，是一款针对高密度内部高速信号连接的极细同轴线束产品。与该方案配套的线材端连接器型号为 20634-120T-02，线材采用 40AWG 极细同轴线。对于工程师而言，这类产品的核心价值并不仅仅是“线径更细”，而是在有限的设备内部空间中，同时兼顾高速信号连接、线束柔性、结构布局和连接可靠性。CABLINE®-CA 平台采用 0.4mm 接触间距、水平对插结构，并具有机械锁扣设计，官方资料给出的插合高度为 1.0±0.1mm，适合对内部高度和布线空间较为敏感的电子设备。对于采购人员而言，如果原设计使用或参考的是 81786-100B-02-D，那么在寻找国产化、供应链优化或第二供应商方案时，应重点关注的不只是“20Pin”和“200mm”，还需要同时核对 40AWG、Micro-Coaxial 结构、Pin Assignment、连接器型号、线长、端接方式以及实际应用中的高速信号性能。我们公司可提供 81786-100B-02-D 兼容替代线束方案，可围绕客户原有设计要求进行线材、端连接器、线长、Pin定义及线束结构的匹配开发，为工程验证、样品导入及批量采购提供极细同轴线束制造支持。

二、如何判断你的系统是否需要用极细同轴线？从工程需求判断，而不是只看线径

对于工程师来说，“是否需要使用极细同轴线”首先应该从系统的信号、空间和可靠性需求进行判断，而不是简单根据设备尺寸来决定。如果设备内部存在高速差分信号，例如高速显示、摄像头图像传输、高速数据通信或其他对信号完整性较敏感的链路，同时 PCB 与另一功能模块之间又需要通过柔性线缆进行连接，那么极细同轴线就值得重点评估。第二个判断因素是设备内部空间：当产品结构越来越薄，普通线束、较宽排线或传统连接方案可能占用更多布线空间，而 CABLINE®-CA 这类 0.4mm Pitch、水平对插、低插合高度的连接器方案，可以帮助设计人员在有限空间内进行高密度连接。第三个因素是电磁环境，如果系统中存在多个高速信号源、射频模块、摄像头、显示链路或其他容易产生串扰的高速线路，那么采用带屏蔽结构的 Micro-Coaxial Cable，可以成为信号完整性设计中的一种方案。第四个因素则是机械可靠性，设备如果存在振动、运输冲击、反复装配或内部空间较紧凑等情况，连接器的机械锁扣结构也需要纳入选型考虑。以本文对应的 40AWG 极细同轴线为例，I-PEX CABLINE®-CA 官方资料显示该系列支持 AWG40 Micro-Coaxial Cable，并给出了 AWG40 规格下 0.3A/contact 的电流等级；同时该连接器平台面向最高 32Gbps/Lane 的高速应用进行设计，但具体系统能够达到的实际传输速率仍应结合线缆长度、阻抗、损耗、PCB走线、连接器以及完整链路的 SI 测试结果进行判断，不能仅凭连接器宣传的最高速率直接推断整机系统性能。因此，对于研发人员来说，判断系统是否需要极细同轴线，可以归纳为“高速信号+有限空间+信号完整性要求+柔性布线+可靠连接”几个维度综合评估；对于采购人员，则应进一步把这些工程指标转化为明确的规格要求，避免仅按照外观和Pin数进行低价替换。

三、选型和兼容与替代方案参考及建议：从 81786-100B-02-D 出发进行国产兼容替代

如果客户当前设计采用的是 I-PEX 81786-100B-02-D，进行兼容替代时，建议工程和采购双方建立一套完整的规格对应关系。首先确认连接器系统是否保持 CABLINE®-CA 20Pin 的对应机械接口关系，其次确认线材是否仍然采用 40AWG Micro-Coaxial Cable，然后核对线束长度、1-N Pin Assignment、两端端接形式以及线材端连接器 20634-120T-02 等关键项目。尤其需要注意的是，同属于 CABLINE®-CA 系列的线束并不意味着所有料号都能够直接互换，例如官方资料同时存在 20Pin、100mm、200mm、300mm 以及 1-N、1-1 等不同配置，因此替代料不能只写“CABLINE-CA 20P”，而应针对原始料号逐项确认。对于实际项目，我们建议工程师在样品阶段重点验证连接器插合状态、锁扣可靠性、线束外形尺寸、线长及出线方向，同时根据系统工作速率开展阻抗、插入损耗、回波损耗、串扰及完整链路 SI 验证；对于采购人员，则建议在供应商导入时同步确认 RoHS/REACH 等环保要求、批次一致性、生产工艺能力、交期及量产稳定性。特别是在高速系统中，所谓“兼容替代”不能只做到机械上能够插入，还需要在电气性能和实际系统运行条件下完成验证。我们公司可提供 I-PEX 81786-100B-02-D 兼容替代极细同轴线束方案，以 40AWG 极细同轴线、20Pin、200mm、1-N 等原规格要求为基础，根据客户提供的原样、图纸或样品进行匹配开发，并可针对不同项目需求协助确认线长、Pin定义、端连接器、出线形式及线束结构，帮助客户降低对单一品牌供应链的依赖，为研发验证、国产替代、第二供应商导入以及批量采购提供可落地的线束制造方案。

四、面向研发与采购的产品价值：从单一替代料走向稳定供应链方案

对于研发工程师而言，极细同轴线束的选型最终目标是让高速信号能够在有限空间内稳定、可靠地完成传输，同时满足整机结构设计、装配和维护需求；对于采购人员而言，最终目标则是在满足技术规格的基础上获得稳定的品质、合理的成本和持续的供货能力。因此，I-PEX 81786-100B-02-D 不应仅仅被看作一个单独的线束料号，而可以作为一个完整的工程替代基准：以 20Pin、40AWG、200mm、1-N、Micro-Coaxial 为核心规格，以 20634-120T-02 为线材端连接器型号，再结合实际项目中的信号速率、阻抗、结构空间、弯折要求和可靠性测试进行综合验证。对于正在进行国产化替代、供应链优化、成本优化或第二供应商开发的客户，我们公司可提供 81786-100B-02-D 兼容替代线束方案，不仅可以围绕指定料号进行极细同轴线束生产制造，也可根据客户实际设备的空间、长度、Pin定义及连接器要求进行定制化开发。通过“原规格确认—样品打样—工程验证—小批量导入—量产供货”的方式，让极细同轴线束替代从单纯的料号替换，进一步转化为面向工程应用和长期采购的稳定供应链解决方案。

当您的系统同时面临高速信号、空间紧凑、抗干扰、柔性布线和可靠连接等要求时，40AWG极细同轴线束值得纳入重点评估；而当原设计采用 I-PEX 81786-100B-02-D 时，我们可以围绕其核心规格提供兼容替代及定制制造服务，为研发工程师和采购人员提供更加灵活的极细同轴线束供应选择。

我是【7A电子网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
