I-PEX 82862-100B-02-D 20P高速信号传输极细同轴线束替代品

一、从医疗内窥镜的“小型化”需求，看极细同轴线束的价值

医疗内窥镜正在向更小型、更高清、更智能的方向发展，尤其是前端摄像模组越来越小，而图像分辨率和数据传输量却持续提升。对于工程师而言，如何在有限的内窥镜内部空间中，同时实现高清图像高速传输、稳定信号连接以及可靠的机械布局，是线缆设计中非常关键的问题。传统导线虽然能够完成基本的电气连接，但面对高速图像数据时，还需要重点考虑信号完整性、串扰、EMI干扰以及布线空间等问题，这也是极细同轴线逐渐受到重视的重要原因。

极细同轴线将信号导体、绝缘层和屏蔽结构集成在非常细小的线缆中，相比普通单芯线，更适合高速信号在狭小空间内进行稳定传输。对于医疗内窥镜而言，前端摄像头获取的高清图像需要通过有限的线缆空间传输到后端处理系统，因此线缆不仅要“细”，还需要兼顾高速信号传输和抗干扰能力。尤其是在高清摄像、机器视觉、医疗影像等应用中，信号质量直接关系到图像数据传输的稳定性。因此，从工程设计角度来看，极细同轴线并不是单纯为了减少线径，而是在小型化、高速化和信号完整性之间寻找更好的平衡。

二、82862-100B-02-D：20Pin、40AWG、300mm极细同轴线束，为高密度高速连接而设计

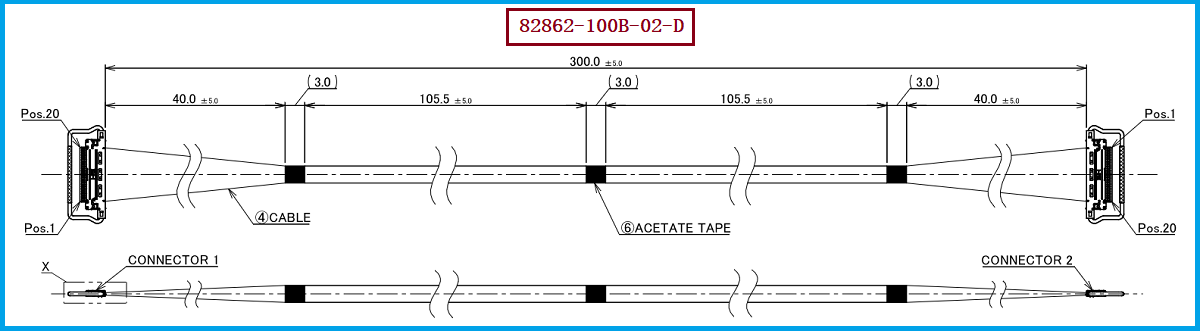

本次介绍的产品为 I-PEX 82862-100B-02-D 极细同轴线束，属于 I-PEX CABLINE®-CA 系列 Micro-Coaxial Cable Harness。根据产品资料，该型号采用 20Pin、40AWG Micro-Coaxial 极细同轴线、300mm长度、1-N连接方式，属于面向高速信号连接的小型化线束方案。 对工程师而言，40AWG规格意味着线缆本身能够实现非常紧凑的布线，同时通过同轴结构帮助高速信号传输过程中降低外部干扰和相邻线路之间的串扰风险；而20Pin配置则能够满足多通道高速信号连接需求。对于空间高度和内部走线要求较高的设备，CABLINE®-CA系列采用0.4mm接触间距、水平对插以及约1.0±0.1mm插合高度的设计，更适合高密度、薄型化设备内部连接。

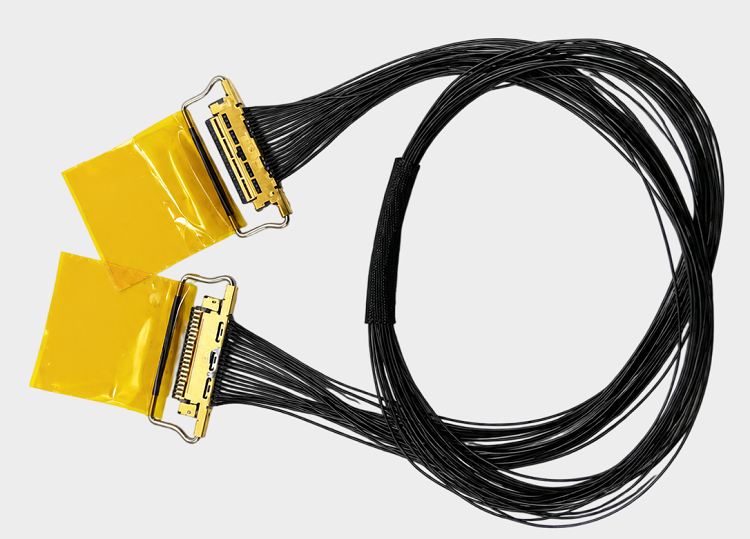

在连接器配置方面，这款 82862-100B-02-D 极细同轴线束使用的线材端连接器型号为 20634-120T-02，对应CABLINE-CA 20Pin Plug Housing。 从工程验证和采购替代的角度来看，确认线束型号时不能只看“20Pin”或者“0.4mm Pitch”，还需要同时确认连接器型号、线材规格、线束长度、Pin Assignment以及端接结构等关键参数。也正因为如此，我们在进行兼容替代设计时，会以原产品的关键尺寸、电气性能和连接器匹配要求为基础进行针对性开发，而不是简单按照外观进行仿制。

三、为什么医疗内窥镜特别适合极细同轴线？工程师和采购人员应该关注什么

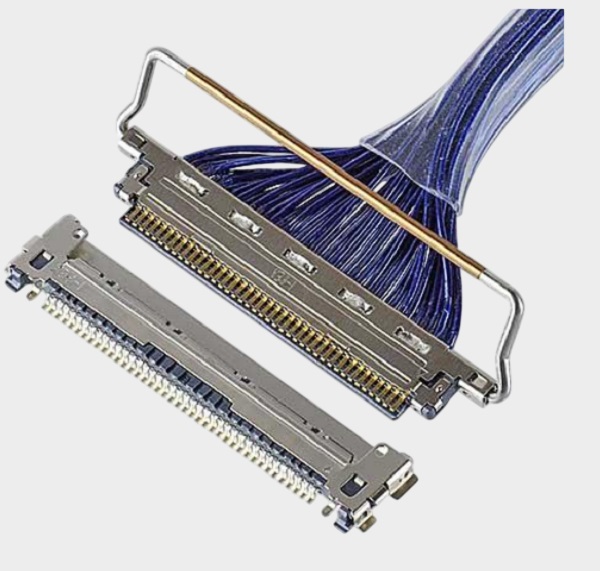

对于医疗内窥镜工程师来说，极细同轴线的价值主要体现在三个方面：空间、信号和可靠连接。内窥镜前端通常需要集成微型摄像头、光学组件以及其他功能器件，能够用于布线的空间非常有限，因此线束外径和连接器尺寸会直接影响产品结构设计；与此同时，高清图像数据对传输质量提出了更高要求，采用带屏蔽结构的Micro-Coaxial极细同轴线，可以更好地应对高速信号环境中的EMI和串扰问题；此外，CABLINE®-CA连接器本身采用机械锁扣设计，只有在公座与母座完全嵌合后才能锁定，有助于降低半插状态造成的连接异常风险。 因此，在医疗影像、工业内窥镜、机器视觉等“小体积+高清图像+高速传输”的设备中，极细同轴线束具有较高的应用价值。

对于采购人员而言，寻找 I-PEX 82862-100B-02-D 的替代产品时，建议不要只根据料号采购，而应该建立完整的兼容性确认标准。选型和兼容与替代方案参考及建议：如果原设计采用的是20Pin、40AWG、300mm、1-N结构，那么替代线束应重点核对20Pin数量、40AWG极细同轴线材、300mm长度、连接器 20634-120T-02 的匹配关系，以及端接方式、Pin Assignment、外形尺寸和高速信号传输性能。对于医疗内窥镜等对尺寸、信号质量和稳定性要求较高的产品，还建议在样品阶段进一步进行插拔配合、导通、绝缘、耐压以及高速信号完整性等项目验证。我们公司可提供：I-PEX 82862-100B-02-D兼容替代线束方案，可根据客户的连接器、线材、长度、Pin数及实际应用需求进行极细同轴线束的定制生产，为工程师提供样品验证和量产导入所需的线束解决方案。

四、从工程替代到批量采购：如何选择合适的极细同轴线束供应商

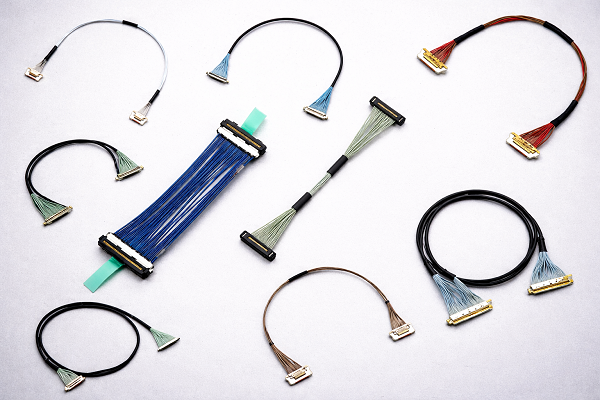

对于需要长期采购极细同轴线束的客户来说，真正需要关注的不仅是“能不能做出来”，更重要的是供应商能否稳定完成极细线材加工、精密端接以及批量一致性控制。特别是40AWG极细同轴线束，相比普通电子线，对剥线、定位、端子连接、屏蔽处理以及成品尺寸控制都有更高要求。因此，工程师在导入替代产品时，应关注供应商是否能够根据原厂产品建立对应的工程规格，并通过样品验证逐步确认机械、电气及高速信号性能；采购人员则需要进一步关注产品一致性、交期、批量生产能力以及持续供货能力。对于 I-PEX 82862-100B-02-D 这类20Pin、40AWG、300mm极细同轴线束，我们可以围绕原产品的关键规格进行兼容替代开发，并结合客户实际设备的空间、长度和连接需求提供相应的定制方案。对于医疗内窥镜、工业内窥镜、高清摄像、机器视觉及其他高速图像设备而言，选择合适的极细同轴线束，不仅能够帮助解决内部空间限制，也能够为高速信号传输提供更加可靠的连接基础。

I-PEX 82862-100B-02-D 是一款20Pin、40AWG、300mm的CABLINE®-CA极细同轴线束，配套线材端连接器型号为 20634-120T-02。其极细同轴结构、高密度连接以及高速信号应用特性，使其适合对空间、信号完整性和连接可靠性具有较高要求的设备。尤其对于医疗内窥镜而言，当产品不断向更小尺寸、更高清成像和更高数据传输速率发展时，极细同轴线束能够在有限空间内兼顾高速信号传输与抗干扰需求。我们公司可提供 I-PEX 82862-100B-02-D 兼容替代线束方案，支持20Pin、40AWG、300mm等规格的极细同轴线束生产制造，可面向工程验证、产品导入及批量采购提供兼容替代与定制化服务。

我是【7A电子网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
