I-PEX 82650-100B-02-D 30P高速信号传输极细同轴线束替代品

一、30Pin+40AWG+100mm：面向高密度设备的极细同轴线束方案

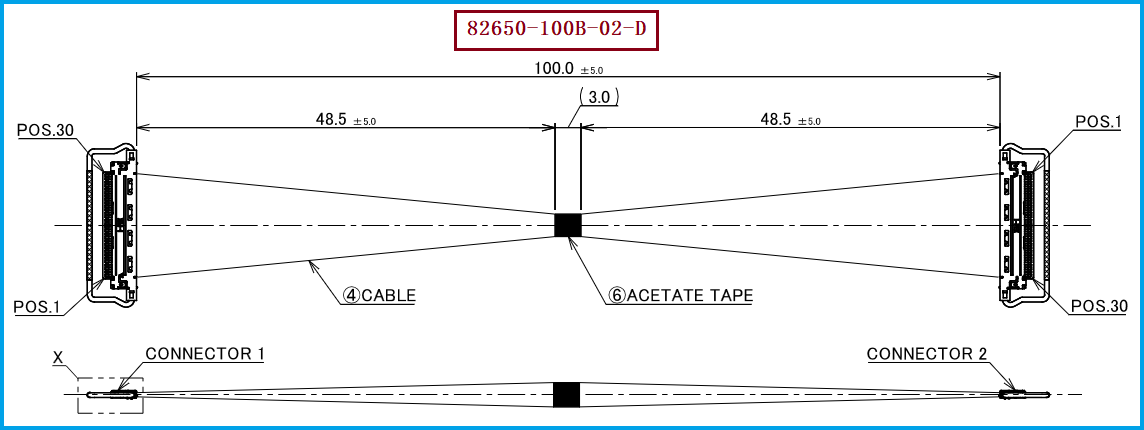

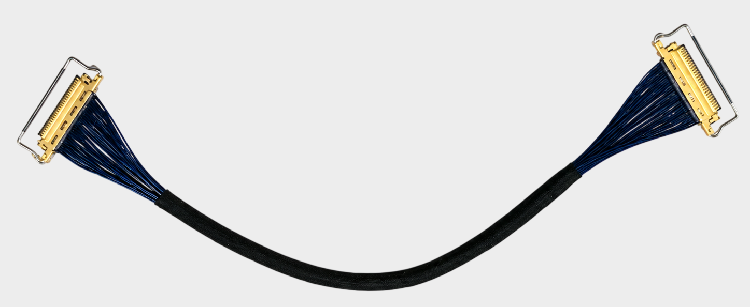

在笔记本电脑、工业相机、机器视觉、AI视觉设备、高分辨率显示及其他高速电子设备内部，连接器和线束所占空间越来越小，但信号速率却不断提高。对于工程师而言，如何在有限空间内同时实现高速信号传输、稳定阻抗控制以及可靠连接，是线束选型时需要重点考虑的问题；对于采购人员而言，则需要进一步关注原厂料号对应关系、连接器匹配、线材规格、尺寸一致性以及国产兼容替代能力。基于这一需求，我司可生产制造与 I-PEX CABLINE-CA 系列相匹配的极细同轴线束，并针对 I-PEX 82650-100B-02-D 提供兼容替代线束方案。该型号为30Pin极细同轴线束，采用 40AWG Micro-Coaxial极细同轴线材，线材特性阻抗为50Ω，标准线束长度为100mm，两端采用CABLINE-CA系列连接结构；其线材端配套使用的连接器型号为 20634-130T-02。从工程设计角度来看，40AWG极细同轴线能够在较小的布线空间内实现多通道高密度信号连接，同时配合微型连接器，有利于降低设备内部线束占用空间。对于采购人员而言，明确“82650-100B-02-D + 20634-130T-02 + 40AWG”这一完整组合，有助于在询价、打样、替代验证及批量采购过程中建立清晰的规格基准。

二、40AWG极细同轴线能承受多大电流？工程选型不能只看“最大电流”

很多工程师在选用极细同轴线时，会关注一个非常实际的问题：极细同轴线能承受的最大电流是多少？ 根据你提供的 CABLINE-CA 产品资料，连接器针对不同线径给出了相应的最大电流指标，其中 40AWG对应最大电流为0.3A/contact；相比之下，AWG44为0.1A/contact、AWG42为0.24A/contact、AWG38为0.5A/contact、AWG36为0.8A/contact。也就是说，对于本文介绍的 40AWG极细同轴线束，资料中的对应电流指标为 0.3A/contact。 但在实际项目中，工程师不能简单地把0.3A理解为任何情况下都可以长期持续通过的“整条线束安全工作电流”。实际允许电流还需要结合导体结构、线材绝缘材料、环境温度、散热条件、同时通电的通道数量、接触电阻以及具体应用工况进行综合判断。尤其对于30Pin高密度极细同轴线束，如果多个通道同时承载电流，更应该结合实际系统进行温升和可靠性验证。因此，40AWG的优势并不在于追求大电流承载，而在于以极小的线径实现高密度、高速信号连接。对于主要承担高速信号传输的显示、摄像及数据连接场景，工程师在选型时更应该综合关注阻抗、信号完整性、串扰、线束尺寸和连接可靠性，而不是单独以载流能力作为判断依据。

三、从工程验证到采购替代：如何选择兼容与替代方案

对于需要导入替代供应商的工程师和采购人员而言，极细同轴线束并不是“连接器一样、长度一样就可以直接替换”的普通线缆产品。以 I-PEX 82650-100B-02-D 为例，替代产品至少需要围绕30Pin结构、40AWG线材、50Ω特性阻抗、100mm长度、两端连接器结构以及Pin Assignment等关键项目进行对应确认。原产品资料中，30Pin Micro-Coaxial 40AWG、100mm、1-N的评估线束型号明确对应 82650-100B-02-D；同时，CABLINE-CA系列连接器资料显示，该系列支持AWG36、38、40、42、44等多种Micro-Coaxial Cable规格以及10Pin至60Pin等不同Pin数，因此在进行替代选型时，应以实际设备BOM和原线束图纸作为基准，而不能仅根据“CABLINE-CA系列”名称进行简单替换。 对于采购端来说，建议优先确认原厂料号、连接器型号、Pin数量、线材AWG、阻抗、线束长度、Pin Mapping及关键外形尺寸，再进入样品验证和批量导入阶段；对于工程端，则建议进一步验证插合匹配、导通性能、绝缘性能、耐压、信号完整性及实际装机后的机械可靠性。基于上述规格，我司可提供 I-PEX 82650-100B-02-D兼容替代线束方案，可围绕原产品的连接器型号 20634-130T-02、40AWG极细同轴线材及对应线束结构进行样品开发和规格匹配，为客户提供从样品验证到批量生产的兼容替代选择。

四、为什么选择极细同轴线束替代方案：兼顾高速信号、空间与供应链需求

从产品应用角度看，CABLINE-CA体系的核心价值在于将微型连接器与Micro-Coaxial极细同轴线结合，在有限空间内实现高密度信号连接。资料显示，该系列采用0.4mm接触间距、水平对插结构，并支持Micro-Coaxial、Twinaxial以及Discrete Wire等不同线材方案，同时覆盖10Pin、12Pin、20Pin、30Pin、40Pin、50Pin和60Pin等规格。 对于工程师来说，这意味着可以围绕设备内部空间、高速信号及多通道连接需求进行更加精细的线束设计；对于采购人员来说，则意味着在原厂产品之外，可以进一步评估具备对应连接器、线材及加工能力的专业极细同轴线束供应商，从而降低单一供应来源带来的交付和成本压力。尤其针对 I-PEX 82650-100B-02-D 这一30Pin、40AWG、100mm极细同轴线束，我司可根据客户原有规格进行兼容替代开发，并重点围绕连接器匹配、线材规格、长度、Pin Assignment及成品可靠性进行验证。我们公司可提供：I-PEX 82650-100B-02-D兼容替代线束方案，帮助客户在保持原有应用规格基础上，获得更加灵活的极细同轴线束供应选择。

I-PEX 82650-100B-02-D 是一款典型的30Pin、40AWG、50Ω、100mm极细同轴线束产品，其线材端配套连接器型号为 20634-130T-02。对于工程师而言，选型重点应放在40AWG极细同轴线的高速信号传输能力、阻抗匹配、连接器兼容性、Pin Mapping及机械尺寸等方面；对于采购人员而言，则需要进一步关注原厂料号对应、样品验证、批量一致性、交付能力以及替代供应链建设。针对40AWG的电流能力，现有资料给出的对应指标为最大0.3A/contact，但实际应用仍需结合温升、环境和具体负载条件进行验证。 凭借极细同轴线束的制造与加工能力，我司可为客户提供 I-PEX 82650-100B-02-D兼容替代线束方案，围绕 20634-130T-02连接器、40AWG极细同轴线材及30Pin线束结构开展样品开发与批量制造，为高速、小型化电子设备提供专业的极细同轴线束解决方案。

我是【7A电子网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
