I-PEX 81423-100B-02-D 30P高速信号传输极细同轴线束替代品

一、面向高速设备内部连接需求，打造高性能极细同轴线束替代方案

随着笔记本电脑、AI终端设备、工业视觉系统、机器人、智能设备以及高速显示设备不断向轻薄化、高速化方向发展，设备内部对于信号传输线束提出了更高要求。传统FPC线束在高速传输、大带宽信号完整性以及复杂电磁环境下，逐渐面临信号损耗、阻抗控制以及抗干扰能力方面的挑战。而极细同轴线束凭借优异的高速传输性能、稳定的阻抗控制能力以及良好的EMI屏蔽性能，已经成为高端电子设备内部高速连接的重要解决方案。

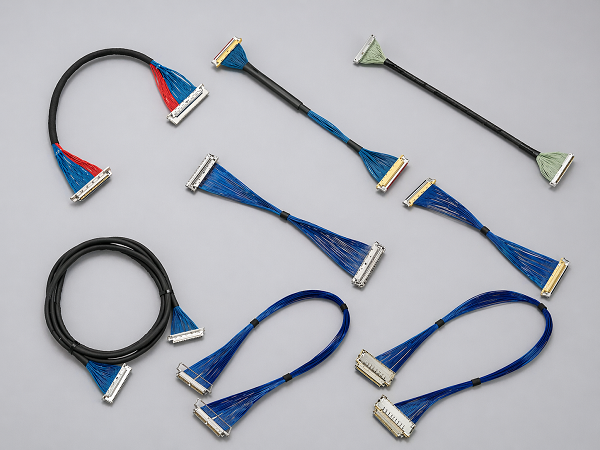

本公司专注于极细同轴线束（Micro-Coaxial Cable Harness）的研发与生产制造，可根据客户产品需求提供高可靠、高一致性的线束组件解决方案，并实现对国际品牌连接器线束方案的兼容替代。针对 I-PEX CABLINE®-CA 系列极细同轴线束产品，本公司可提供 I-PEX 81423-100B-02-D 兼容替代线束方案，满足30Pin高速信号连接应用需求。

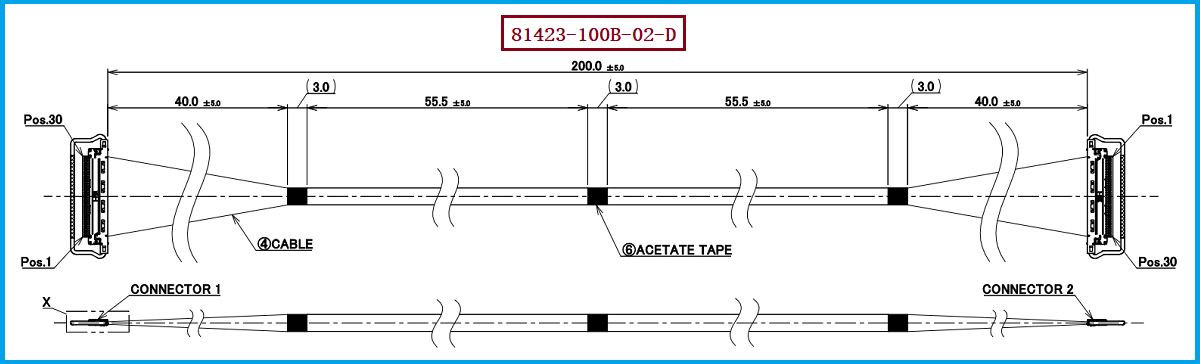

该款极细同轴线束产品规格为：

  •  产品型号：I-PEX 81423-100B-02-D兼容替代方案

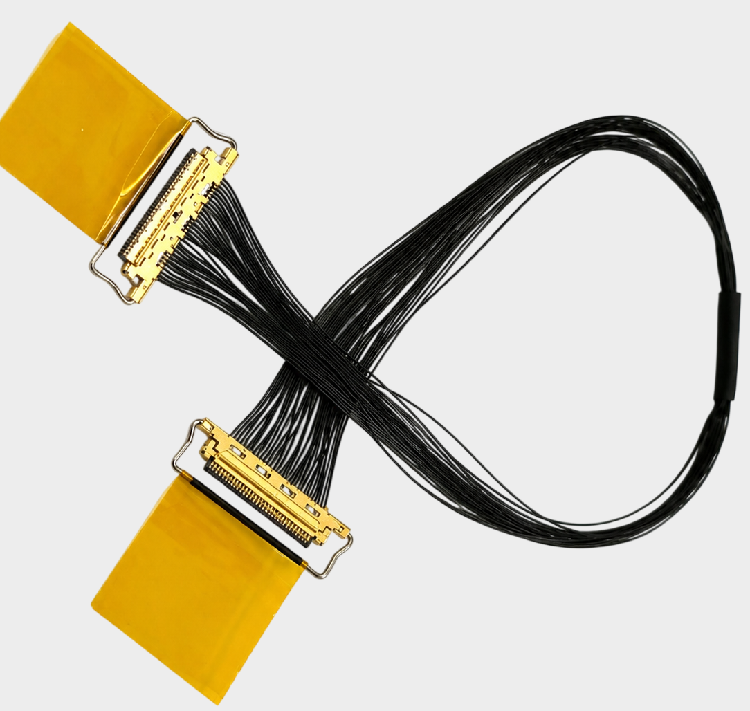

  •  连接器型号：20634-130T-02

  •  线束长度：200mm

  •  线材规格：Micro-Coaxial 极细同轴线，AWG40

该方案采用高精度制造工艺，可应用于高速显示模组、摄像头模块、工业视觉设备以及高性能电子设备内部连接，为客户提供稳定可靠的国产化替代选择。

二、AWG40极细同轴线束结构优势及线芯铜材知识解析

极细同轴线束通常由中心导体、绝缘层、屏蔽层以及外被组成，其中中心导体作为信号传输核心，对线束的导电性能、柔韧性、高频传输性能以及长期可靠性具有重要影响。

在极细同轴线束制造过程中，线芯导体常用铜材主要包括以下几类：

  •  高纯度无氧铜（OFC / Oxygen Free Copper）

无氧铜是极细同轴线束中较常采用的导体材料之一，具有较高纯度和优良导电性能。由于氧含量低，材料内部杂质较少，可以有效降低信号传输损耗，同时提升高速信号传输稳定性，适用于对信号完整性要求较高的Micro-Coaxial Cable应用。

  •  镀锡铜（Tin Plated Copper）

镀锡铜是在铜导体表面增加锡层保护，可增强导体抗氧化能力，提高焊接可靠性以及长期环境适应能力。在部分需要提高耐腐蚀性能和加工稳定性的线束产品中具有较好的应用价值。

  •  镀银铜（Silver Plated Copper）

镀银铜具有更优异的导电性能以及高频传输性能，能够降低高频信号损耗，因此常应用于高速、高频通信领域。不过由于成本较高，通常应用于对性能要求更高的特殊场景。

  •  铜合金导体（Copper Alloy）

铜合金材料相比纯铜具有更高机械强度和耐疲劳性能，在需要频繁弯折、动态运动或者空间受限的设备内部连接应用中，可以提高线束寿命和可靠性。

针对本方案采用的AWG40极细同轴线材，其特点是在极小外径尺寸下兼顾高速信号传输能力和柔性布线需求。配合屏蔽结构设计，可以有效降低电磁干扰，提高高速差分信号传输质量。

三、I-PEX 81423-100B-02-D兼容替代方案，满足工程选型与供应链优化需求

对于工程研发人员而言，选择高速极细同轴线束时，需要重点关注连接器匹配、Pin数量、线径规格、长度尺寸、信号完整性以及量产一致性等因素。

本公司针对 I-PEX CABLINE®-CA 30Pin极细同轴线束方案，提供对应兼容替代产品，可匹配：

  •  30Pin高速连接需求；

  •  AWG40 Micro-Coaxial极细同轴线；

  •  200mm标准线束长度；

  •  CABLINE®-CA系列连接器结构应用。

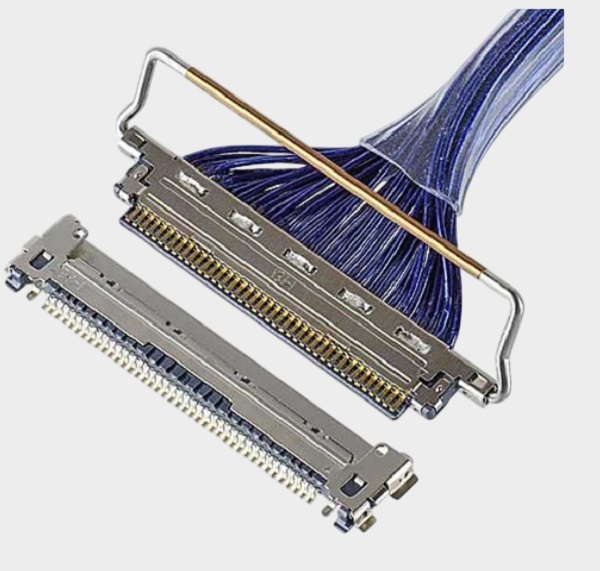

线材端采用连接器型号：20634-130T-02。该连接器具备0.4mm Pitch高速连接特点，支持水平插接结构，并结合机械锁扣设计，可提升设备运输、振动环境下的连接可靠性。

1.选型和兼容与替代方案参考及建议

在产品开发阶段，如果客户原设计采用I-PEX CABLINE®-CA系列30Pin极细同轴线束，可优先参考：

  •  原方案：I-PEX 81423-100B-02-D

对应替代方向：

  •  兼容替代方案：30Pin / AWG40 / 200mm Micro-Coaxial Harness

2.选型建议：

对于笔记本显示、高速摄像头、工业相机、AI视觉设备等应用，建议优先确认以下参数：

  •  确认连接器Pin数量与PCB端母座匹配，避免因Pin定义不同导致无法替换。

  •  确认线束长度和走线路径要求，200mm长度适用于多数设备内部模块连接，但不同产品结构需要进行实际装配验证。

  •  确认高速信号要求，例如USB4、DisplayPort、eDP、MIPI等高速接口应用，需要重点评估阻抗控制、串扰以及信号衰减性能。

  •  确认批量生产一致性，包括端子压接、线材加工精度、连接器组装可靠性等关键制造能力。

本公司可提供：I-PEX 81423-100B-02-D兼容替代线束方案，支持客户进行产品验证、小批量试产以及批量生产导入，帮助客户优化供应链体系，实现高性能极细同轴线束国产化替代。

四、专业制造能力支持高速电子产品升级，提供稳定可靠线束解决方案

极细同轴线束作为高速电子设备内部的重要连接组件，其性能直接影响整机的数据传输稳定性。本公司具备极细同轴线束研发设计与生产制造能力，可根据客户需求提供不同Pin数量、不同线径规格、不同长度以及不同连接器组合方案。

围绕I-PEX CABLINE®-CA系列产品，本公司不仅能够提供 I-PEX 81423-100B-02-D兼容替代极细同轴线束产品，同时可根据客户实际应用场景进行线束结构优化，包括：线材规格优化、长度调整、连接器匹配、信号传输性能优化以及批量生产工艺控制。

未来，在AI设备、高分辨率显示、机器视觉、工业自动化、机器人以及高速计算设备快速发展的趋势下，极细同轴线束将持续发挥其小型化、高速化、高可靠性的优势。

本公司致力于成为客户可靠的极细同轴线束供应合作伙伴，通过专业制造能力，为客户提供性能稳定、品质可靠、具备成本竞争力的高速线束解决方案。

I-PEX CABLINE®-CA系列极细同轴线束凭借0.4mm Pitch、小型化结构、机械锁扣、高速信号传输能力以及优秀的EMI屏蔽性能，已广泛应用于高端电子设备内部连接领域。

针对型号 I-PEX 81423-100B-02-D（30Pin / AWG40 / 200mm），本公司可提供高匹配度兼容替代方案，并采用连接器型号 20634-130T-02，满足工程研发、产品验证及批量生产需求。

凭借成熟的极细同轴线束制造工艺和持续优化能力，本公司能够帮助客户降低供应链风险，实现高速电子设备内部连接方案的稳定升级。

我是【7A电子网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
