I-PEX 82651-100B-02-D 30P高速信号传输极细同轴线束替代品

一、30PIN高密度设计，面向高速设备内部连接需求

在笔记本电脑、工业相机、机器视觉、AI视觉设备及高分辨率显示设备中，内部连接空间越来越有限，而高速信号传输对线束的阻抗稳定性、信号完整性以及抗干扰能力又提出了更高要求。I-PEX CABLINE®-CA系列正是针对这类高速、小型化内部连接需求推出的极细同轴线连接方案。

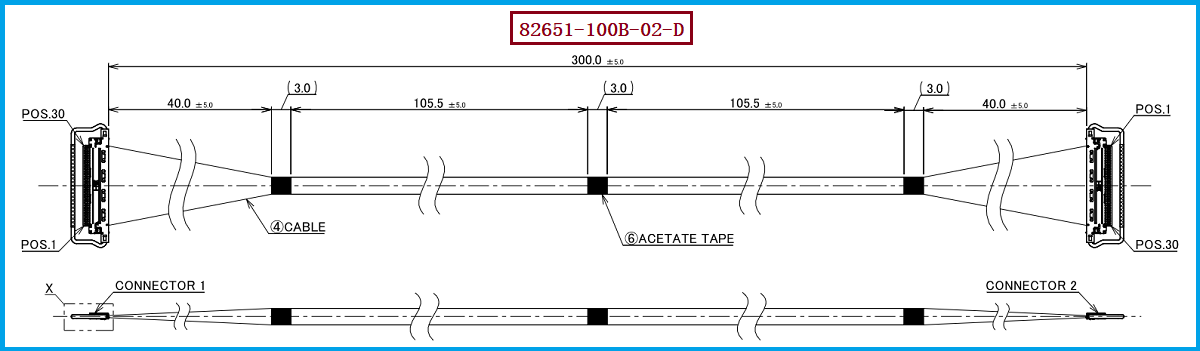

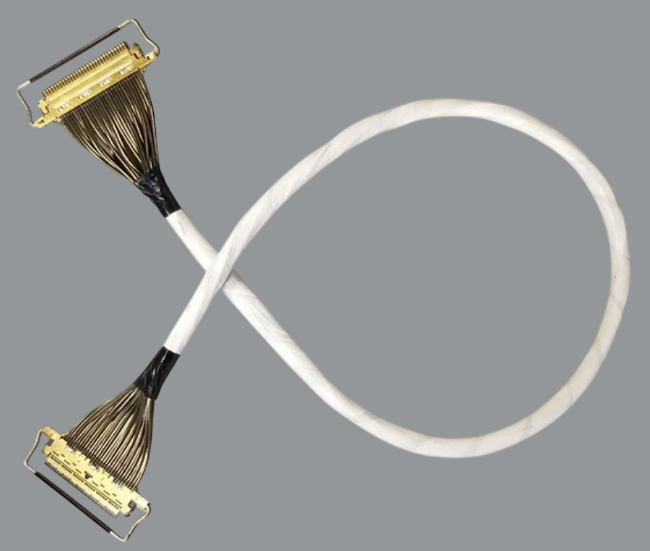

本次介绍的 I-PEX 82651-100B-02-D，属于CABLINE®-CA系列30PIN极细同轴线束，采用 40AWG Micro-Coaxial极细同轴线，线束长度为 300mm，其Pin Assignment为 1-N。线材端采用I-PEX CABLINE-CA系列连接器，连接器型号为 20634-130T-02，具备 30PIN、0.4mm Contact Pitch 的高密度结构。根据相关产品资料，CABLINE®-CA采用水平对插结构，并配备机械锁扣、屏蔽及多点接地设计，适用于对空间、可靠性及高速信号传输均有要求的电子设备内部连接。

对于工程师而言，这种30PIN、0.4mm超细间距结构能够帮助设备实现更加紧凑的内部布局；对于采购人员而言，在寻找原厂型号替代方案时，除了关注连接器外观是否一致，还需要重点核对Pin数、Pitch、线材规格、线束长度、Pin Assignment以及高速传输性能等关键参数。

二、为什么极细同轴线芯线导体要镀银？高速信号传输中的关键细节

对于极细同轴线束而言，线芯导体尺寸非常小，尤其40AWG这类超细规格，对导体电阻、表面质量、加工一致性以及高频信号传输能力更加敏感。很多工程师在选型时容易关注连接器型号和线径，却忽略了一个重要问题：为什么极细同轴线芯线导体通常需要采用镀银结构？

其核心原因之一在于银具有优良的导电性能，并且在高频信号传输中存在明显的“趋肤效应”。随着信号频率升高，交流电流更加集中于导体表面区域，因此导体表面的材料特性会对高频传输性能产生影响。采用镀银导体，可以利用银层良好的导电性能改善导体表面的高频传输特性，同时有利于控制高频条件下的损耗。

对于极细同轴线来说，导体本身尺寸已经非常有限，如果材料、镀层厚度及加工一致性控制不到位，就可能造成不同批次之间的电气性能差异。因此，在高速Micro-Coaxial线束制造过程中，镀银层并不是简单的“表面处理”，而是与导体结构、绝缘层、屏蔽层以及整体同轴结构共同影响信号完整性的重要因素。

当然，不能简单地认为“镀银越厚越好”。对于40AWG极细同轴线，实际性能取决于导体材料、导体结构、镀银工艺、镀层均匀性、线缆结构、阻抗控制以及端接工艺等多个因素。工程师在进行高速线束选型或替代验证时，更应该关注完整的电气性能和一致性，而不是只比较某一个材料参数。

因此，对于 82651-100B-02-D 这类30PIN、40AWG极细同轴线束，其线材制造不仅需要保证极细线径下的机械加工能力，同时也需要对导体、镀层、绝缘、屏蔽及端接工艺进行系统控制，以满足高速信号连接对稳定性的要求。

三、I-PEX 82651-100B-02-D选型和兼容与替代方案参考及建议

从工程选型角度来看，I-PEX 82651-100B-02-D的关键识别信息包括：30PIN、40AWG Micro-Coaxial、300mm线长、1-N Pin Assignment，以及配套的 I-PEX 20634-130T-02连接器。其中，连接器为30PIN、0.4mm间距，是确认兼容性的关键条件之一。对于需要进行原厂替代的项目，不能仅依据“30PIN”判断两款线束可以直接互换，还需要进一步确认连接器接口结构、线位定义、出线方向、线束长度、端接方式以及设备内部安装空间。

对于采购人员而言，如果原供应渠道存在交期较长、MOQ较高、成本压力或供应稳定性等问题，可以将兼容替代线束纳入供应链评估。对于研发工程师而言，则建议按照“机械兼容—电气兼容—信号完整性—可靠性验证”的思路进行替代评估，特别是高速应用场景，需要通过实际测试确认插损、回损、串扰及阻抗一致性等指标，而不能只进行外观尺寸比对。

基于CABLINE®-CA系列产品的结构及相关资料，我们公司具备极细同轴线束生产制造能力，可根据客户的连接器、线材规格、Pin数、线长及Pin Assignment等要求进行兼容开发。我们公司可提供：I-PEX 82651-100B-02-D兼容替代线束方案，可针对30PIN、0.4mm Pitch、40AWG及300mm长度等关键规格进行对应生产，并根据客户实际设备需求进行线束结构及端接方案匹配。

需要强调的是，兼容替代并不意味着未经验证即可宣称完全等同。对于研发导入项目，我们建议客户提供原装样品、图纸或完整规格要求，由我司依据实际结构进行工程确认，再通过样品测试和可靠性验证后导入量产，从而降低替代过程中的设计风险。

四、面向高速设备的极细同轴线束制造与替代价值

随着高速显示、工业视觉、AI计算、机器视觉及智能设备的发展，设备内部需要在越来越有限的空间中完成越来越高速的数据传输。CABLINE®-CA采用0.4mm Pitch、水平对插及机械锁扣等结构，并支持Micro-Coaxial Cable方案，其产品定位与当前高密度、高速内部连接需求高度契合。相关资料显示，该系列支持10PIN至60PIN等不同Pin数配置，其中也包含30PIN规格，为不同高速内部连接应用提供了较大的选型空间。

对于 I-PEX 82651-100B-02-D 而言，30PIN、40AWG、300mm以及1-N线位定义共同构成了该型号的重要产品识别特征；而 20634-130T-02 作为配套的30PIN、0.4mm间距线材端连接器，则是保证机械接口匹配的重要组成部分。对于需要国产替代、第二供应商导入或供应链优化的客户，这些参数也是工程确认和采购询价时应该重点提供的信息。

从制造端来看，极细同轴线束的价值并不只是“把一根很细的线压接到连接器上”，而是需要对极细导体加工、镀层质量、同轴结构、屏蔽处理、端子连接、线长控制及成品一致性进行全过程管理。尤其对于40AWG极细同轴线，高速信号传输性能与机械加工精度之间存在密切关系。因此，选择具备极细同轴线束制造能力的供应商，对于后续产品开发、样品验证以及批量交付都具有重要意义。

我们公司专注于极细同轴线束的生产制造，可为客户提供I-PEX CABLINE®-CA系列相关极细同轴线束的兼容替代及定制化制造服务。针对 I-PEX 82651-100B-02-D，我们可围绕30PIN、0.4mm Pitch、40AWG、300mm及1-N等关键规格进行工程评估与替代开发，为客户提供从样品打样、规格确认到批量生产的一站式线束解决方案。

I-PEX 82651-100B-02-D是一款30PIN、40AWG、300mm、1-N Pin Assignment的CABLINE®-CA极细同轴线束，配套线材端连接器型号为 20634-130T-02，连接器采用 30PIN、0.4mm Pitch结构。对于工程师而言，其核心价值在于高密度、小型化与高速内部信号连接；对于采购人员而言，则重点在于供应稳定性、成本、交期以及兼容替代能力。

而在极细同轴线制造中，线芯导体镀银并非单纯为了提升材料档次，而是与高频信号传输、导体表面性能及整体线缆结构密切相关。通过合理的导体及镀层设计、精密端接工艺和严格的制造过程控制，才能真正实现稳定可靠的极细同轴线束产品。

如果您的项目正在寻找 I-PEX 82651-100B-02-D 的兼容替代产品，或者需要30PIN、0.4mm Pitch、40AWG极细同轴线束的定制制造方案，欢迎联系我们进行样品、图纸及技术规格评估。

我是【7A电子网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。
