I-PEX 82662-100B-01-D 30P高速信号传输极细同轴线束替代品

一、面向高速信号连接的30Pin极细同轴线束方案

随着笔记本电脑、AI计算设备、工业视觉、高清显示、机器人及其他高性能电子设备不断向高速化、小型化和轻量化发展，设备内部信号传输对于线束的尺寸、传输性能、屏蔽能力以及连接可靠性提出了更高要求。对于工程师和采购人员而言，一款既能够满足高速信号传输，又能够适应有限安装空间的线束方案，已经成为内部高速连接设计中的重要环节。

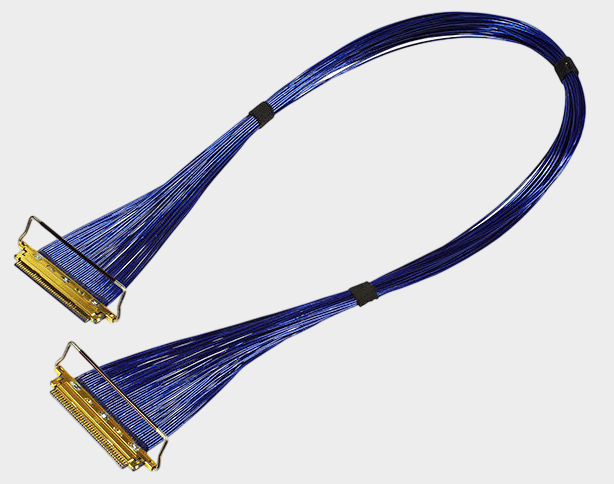

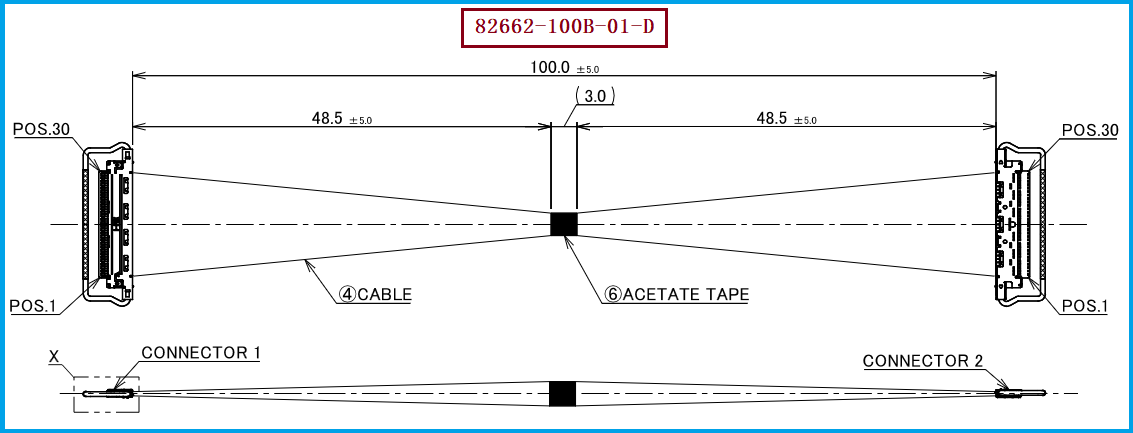

本方案对应的参考产品为 I-PEX 82662-100B-01-D，属于CABLINE®-CA系列30Pin、100mm、1-1结构的极细同轴线束。I-PEX官方资料显示，CABLINE-CA采用0.4mm接触间距、水平对插结构，插合高度约1.0±0.1mm，并支持Micro-Coaxial Cable、Twinaxial及Discrete Wire等不同线缆方案；其系列产品面向高速数据传输应用，官方页面标示最高32 Gbps/Lane，并具备机械锁扣、屏蔽及多点接地设计。

对于需要进行国产化、供应链优化、第二供应商导入或成本控制的客户而言，我们公司可根据 I-PEX 82662-100B-01-D 的产品结构及应用需求，提供兼容替代极细同轴线束方案，围绕线材、端接、连接器匹配、长度及产品结构等要求进行生产制造，为工程研发和采购选型提供更加灵活的供应方案。

二、高速信号传输为什么要用极细同轴线？

在高速信号传输场景中，线材并不仅仅承担“把电信号从A点送到B点”的作用。当信号速率不断提高以后，阻抗控制、信号完整性、串扰、EMI以及损耗等因素都会直接影响系统稳定性。极细同轴线通过中心导体、绝缘层及屏蔽结构形成相对完整的传输通道，相比普通多芯线或简单排线，更适合对高速信号完整性要求较高的内部连接应用。

以CABLINE-CA系列为例，I-PEX官方资料明确采用Micro-Coaxial Cable方案，并强调高速率传输、屏蔽和多点接地设计；官方测试展示中还给出了40AWG、45Ω、100mm Micro-Coaxial Cable的测试条件。 这类结构的核心价值在于，在非常有限的设备内部空间中，同时兼顾高速信号传输与线束小型化，使线束能够更加灵活地布置在主板、显示模组、摄像模组以及其他高速电子模块之间。

对于工程师来说，选择极细同轴线束时不能只看“多少Pin、多少毫米”，还需要结合实际高速接口、传输速率、阻抗、线材规格、连接器结构及PCB布局进行整体评估；对于采购人员而言，则需要进一步关注供应商是否具备稳定的极细同轴线加工、端接、检测和批量制造能力。也就是说，高速极细同轴线束的替代并不是简单更换一根线，而是需要从连接器兼容、线材规格、端接工艺和信号性能几个维度综合验证。

三、I-PEX 82662-100B-01-D兼容替代方案：连接器、线材与规格选择

针对 I-PEX 82662-100B-01-D 这一30Pin极细同轴线束产品，我们的兼容替代制造方案重点围绕原产品的连接器形式、Pin数、线束长度以及极细同轴线端接要求展开。其中，您提供的配套线材端连接器型号为 I-PEX 20634-130T-02。I-PEX官方产品页面也将20634-130T-02列为CABLINE-CA 30Pin Plug Housing，并显示其属于CABLINE-CA系列30Pin公座壳体。

在您提供的配套产品信息中，20634-130T-02可适配的线材AWG规格包括 36AWG、8AWG、40AWG、42AWG、44AWG。这里需要特别提醒工程师和采购人员：I-PEX当前官方CABLINE-CA页面对Micro-Coaxial Cable列出的规格为AWG36、AWG38、AWG40、AWG42、AWG44，并特别注明AWG44存在特性阻抗不匹配说明；因此，您提供的“8AWG”与官方页面列示的规格存在差异，实际项目导入时建议确认原始BOM、连接器规格书或样品，以避免将“8AWG”误作为线材选型依据。

对于以 82662-100B-01-D 为替代对象的项目，我们建议工程端重点确认30Pin配置、线束长度、两端连接器方向、Pin定义、线材AWG、阻抗要求、屏蔽结构以及实际高速信号测试要求；采购端则建议在询价阶段同步提供原型号、连接器型号、线材规格、长度、公差和样品，以便供应商按照实际应用进行打样和验证。我们公司可提供：I-PEX 82662-100B-01-D兼容替代线束方案，支持根据客户图纸、样品及技术要求进行极细同轴线束的定制化生产制造。

四、选型和兼容与替代方案参考及建议

对于正在进行新产品开发、国产替代或第二供应商导入的工程师与采购人员，建议不要单纯依据产品料号进行替代，而应建立“连接器兼容 + 线材兼容 + 尺寸兼容 + 电气性能验证 + 可靠性验证”的完整判断体系。I-PEX官方资料显示，CABLINE-CA系列采用0.4mm Pitch、水平对插、约1.0±0.1mm插合高度，并提供10Pin至60Pin等多个规格，同时提供30Pin的82662、82663、82664等不同长度1-1线束型号，因此在同系列内部进行方案调整时，也需要重点核对Pin数、长度和具体线束结构。

对于 I-PEX 82662-100B-01-D 的兼容替代，如果原设备已经完成PCB端连接器设计，优先建议保持PCB端接口及配套结构不变，再针对线材端的30Pin连接器、极细同轴线规格及线束尺寸进行匹配。I-PEX官方资料同时提供了CABLINE-CA的2D图纸、3D STEP/IGES、技术规格、测试报告、PCB/FPC数据以及信号完整性数据，这些资料可作为工程导入时进行机械、电气和SI验证的重要参考。 对采购人员而言，则建议在批量采购前完成“样品—测试—小批量—量产”的验证流程，尤其是高速信号产品，应避免只以外观尺寸或Pin数一致作为最终替代依据。

我们公司可提供：I-PEX 82662-100B-01-D兼容替代线束方案，以30Pin极细同轴线束为核心，为客户提供从线材选择、连接器端接、线束加工到成品检测的制造服务，可根据客户实际应用需求进行长度、线材规格及结构方案的匹配。对于需要寻找I-PEX 82662-100B-01-D替代供应商、第二供应商、国产化替代或定制极细同轴线束的客户，可提供样品打样与工程技术对接。

高速电子设备的发展，使内部连接线束同时面临“更高速、更小型、更可靠”的多重要求。I-PEX 82662-100B-01-D作为30Pin、100mm、1-1结构的CABLINE-CA极细同轴线束参考型号，体现了高速信号传输与小型化线束设计的结合；其配套线材端连接器为20634-130T-02。对于需要进行产品替代、供应链优化或第二供应商开发的客户，选择具备极细同轴线束制造和端接能力的供应商尤为重要。我们公司专注于极细同轴线束生产制造及兼容替代方案，可围绕客户图纸、样品和技术规格开展工程评估，为高速显示、摄像、AI计算、工业视觉及其他高密度高速电子设备提供极细同轴线束解决方案。
