I-PEX 82665-100B-01-D 40P高速信号传输极细同轴线束替代品

一、I-PEX 82665-100B-01-D：面向高密度高速连接的40P极细同轴线束

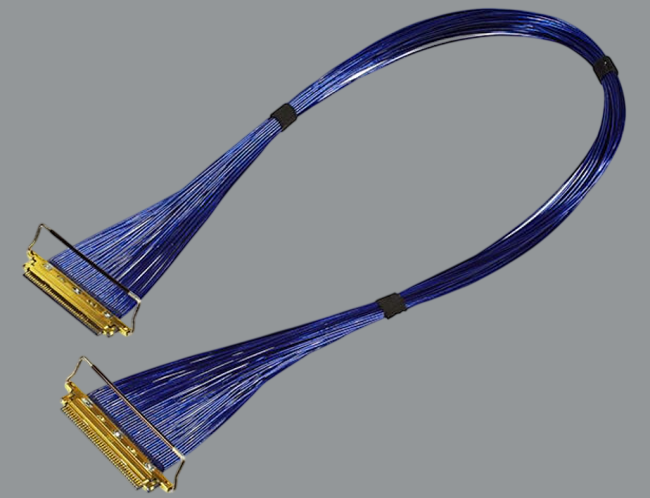

在笔记本电脑、AI计算设备、工业视觉、摄像模组及高性能电子设备中，随着内部空间不断压缩，高速信号传输对线束的尺寸、阻抗、串扰和机械可靠性提出了更高要求。I-PEX CABLINE®-CA系列正是针对这类高速、小型化连接场景推出的极细同轴连接解决方案。其中，I-PEX 82665-100B-01-D是一款40Pin Micro-Coaxial Cable Harness，采用40根AWG 40极细同轴线，线束长度约100mm，连接器端采用20634-140T-02，两端线位按照1--1方式对应连接。

从工程设计角度来看，这款线束并不是简单地将多根细导线集中在一起，而是将极细同轴电缆、精密连接器、屏蔽结构以及端部固定工艺组合成一个完整的高速信号传输通道。对于工程师而言，选择这类线束时需要重点关注线径、阻抗、线序、连接器尺寸、插合结构以及高速信号完整性；对于采购人员而言，则不仅要确认产品料号，还需要确认连接器料号、线材规格、长度及接口兼容性，从而避免仅凭外观尺寸采购造成替代后无法装配或性能不稳定的问题。

I-PEX CABLINE®-CA系列采用0.4mm接触间距、水平对插结构，并支持Micro-Coaxial Cable等多种线缆方案；其连接器设计还包含机械锁扣、屏蔽及多点接地等结构。相关产品资料显示，该系列面向高速数据传输应用，并可覆盖USB4、DisplayPort、eDP、MIPI等高速接口场景。需要特别注意的是，连接器系列的高速力并不等于任何具体线束都自动达到相同的数据速率，实际系统性能仍取决于线材、长度、连接器、PCB及整体高速链路设计。

二、极细同轴线的结构组成及工作原理：为什么AWG 40也能实现高速传输？

要理解极细同轴线束为什么能够用于高速信号传输，首先需要了解“同轴”结构。极细同轴电缆通常由中心导体、绝缘介质、屏蔽层和外部保护层等部分构成。中心导体负责传输电信号，绝缘层用于隔离中心导体与外部屏蔽层，同时参与形成稳定的传输特性；外围屏蔽层则能够降低外部电磁干扰，同时抑制高速信号向周围环境辐射。对于高速电子设备而言，这种结构的核心价值并不仅仅是“线很细”，而是能够在有限空间内建立相对稳定、可控制的高频信号传输通道。

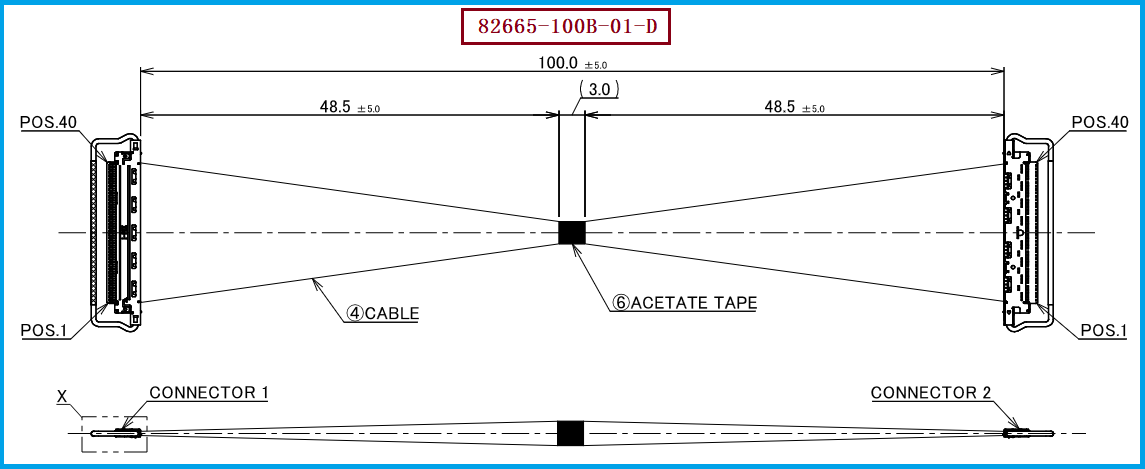

AWG 40属于非常细的导线规格，因此可以显著减少多通道线束在设备内部占用的空间，使40Pin甚至更高Pin数的线束能够在紧凑结构中完成布线。CABLINE®-CA资料显示，该系列支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格，因此AWG 40属于其支持的极细同轴线规格之一。 对于本次产品 82665-100B-01-D，其工程图对应的线材规格为AWG 40、50Ω Micro-Coaxial Cable，共40根。

从工作原理来看，高速信号并不是简单地“从A点流向B点”这么简单。当信号频率不断升高，传输线的阻抗连续性、反射、插入损耗、串扰以及回流路径都会直接影响信号质量。50Ω极细同轴线的结构设计，就是通过中心导体、介质层和屏蔽层之间的几何关系形成相对稳定的传输阻抗。当高速信号进入线束后，电磁场主要约束在同轴结构内部传播，从而降低外界干扰以及不同通道之间的相互影响。因此，对于工程师而言，“AWG 40”解决的是空间和布线问题，而“50Ω同轴结构”解决的则是高速信号传输过程中的阻抗控制和电磁环境问题。

三、从工程师与采购人员视角看：82665-100B-01-D替代选型应该关注什么？

对于需要寻找I-PEX 82665-100B-01-D替代品的客户而言，真正的兼容并不是“连接器能插上”这么简单。首先需要核对的是Pin数与线位定义。本产品为40Pin线束，线位定义为1--1，即两端对应位置保持一致；其次需要确认线材规格，本产品采用AWG 40极细同轴线，并且原图纸对应为50Ω Micro-Coaxial Cable。再次，需要确认线束长度、端部结构以及连接器型号，其中线材端连接器型号为20634-140T-02。CABLINE®-CA系列本身还提供10Pin至60Pin等不同配置，因此采购人员尤其需要避免将相同系列但不同Pin数的连接器或线束误认为可以直接替代。

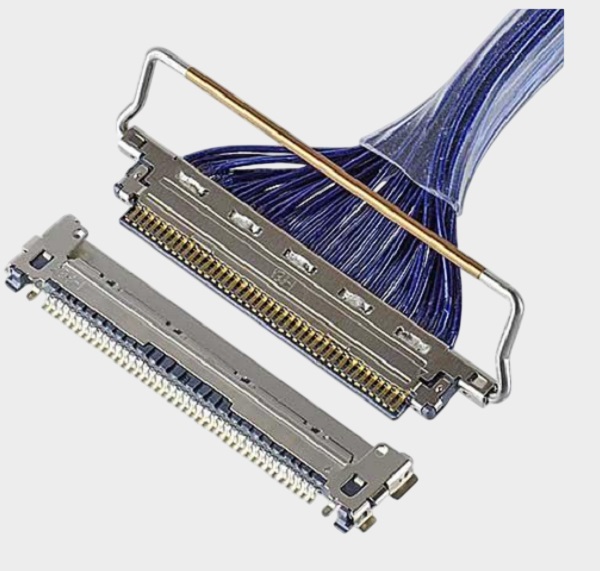

对于工程师来说，还应进一步关注连接器的机械及高速信号特性。CABLINE®-CA采用0.4mm Pitch、水平对插结构及机械锁扣，并具有屏蔽与多点接地设计；资料显示其插合高度约为1.0±0.1mm，工作温度范围为-40℃～+85℃。这些参数直接关系到产品能否安装进原设备，以及连接器在实际使用过程中的机械可靠性和高速信号环境。

因此，在替代产品验证过程中，建议按照“料号—Pin数—连接器—AWG线规—阻抗—线长—线序—机械尺寸—电气性能—高速信号性能”的逻辑逐项确认，而不是仅仅通过连接器外形进行判断。特别是对于40Pin高密度极细同轴线束，端部焊接质量、相邻通道隔离、屏蔽连续性以及线束弯折后的结构稳定性，都可能影响最终设备的信号质量。

选型和兼容与替代方案参考及建议

如果原设备采用的是I-PEX 82665-100B-01-D，建议优先按照原产品的核心结构进行一对一替代：40Pin、AWG 40 Micro-Coaxial Cable、50Ω结构、100mm级线束长度、1--1线位定义以及20634-140T-02连接器均应作为重要的选型依据。对于量产项目，还建议在样品阶段进行连接器插合验证、导通测试、耐压/绝缘测试以及高速信号测试，再根据实际设备的通道要求确认插入损耗、回损及串扰等指标。

我们公司可提供 I-PEX 82665-100B-01-D 兼容替代线束方案，可根据客户设备的连接器、线长、Pin数、线序及安装空间要求进行极细同轴线束的生产制造，为工程师提供样品验证及量产替代选择。对于采购人员而言，也可以在保持原有应用接口和安装需求的基础上，将我们的兼容替代产品纳入第二供应商或国产替代方案评估。

需要强调的是，“兼容替代”应以实际样品测试和客户系统验证为最终依据。尤其在高速信号应用中，连接器能够机械插合只是第一步，最终还需要通过电气性能、信号完整性和可靠性验证来确认替代方案是否真正满足项目要求。

四、从极细同轴线到高速设备内部连接：82665-100B-01-D的应用价值

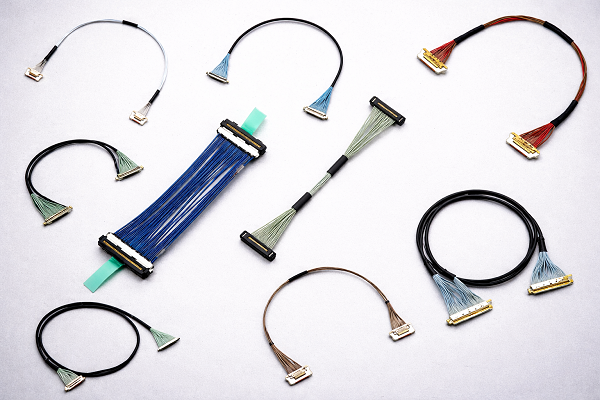

极细同轴线束的价值，本质上是解决现代电子设备内部“空间越来越小，但数据传输速度越来越高”之间的矛盾。传统较粗线缆在高Pin数、高密度设备内部容易占据较大的布线空间，而采用AWG 40等规格的Micro-Coaxial Cable，可以在有限空间中实现多通道信号连接。对于40Pin的82665-100B-01-D而言，40根极细同轴线通过高密度连接器集中完成信号传输，同时借助同轴结构和连接器屏蔽设计改善高速信号环境。

CABLINE®-CA系列资料显示，该系列产品定位于高速、小型化连接，并具有0.4mm超细间距、机械锁扣、屏蔽及多点接地等特点，同时支持多种Micro-Coaxial Cable规格。 这使其能够适用于笔记本电脑显示连接、工业相机、AI视觉设备、高性能计算设备、机器人以及其他对空间和高速传输要求较高的电子产品内部连接场景。

对于设备制造商来说，极细同轴线束已经不只是一个“连接器+线材”的普通配件，而是高速信号链路中的重要组成部分。对于工程师，它关系到PCB布局、信号完整性、机械空间及系统可靠性；对于采购人员，它则关系到供应稳定性、成本控制、型号替代和长期量产。因此，选择具备极细同轴线束自主生产能力的供应商，可以在原厂料号停产、交期较长、成本优化或第二供应商开发等情况下，为产品研发和量产提供更多选择。

I-PEX 82665-100B-01-D是一款典型的40Pin高密度极细同轴线束，其核心特征包括AWG 40 Micro-Coaxial Cable、50Ω传输结构、1--1线位定义以及20634-140T-02线材端连接器。从极细同轴线的结构来看，中心导体、绝缘介质、屏蔽层及外部保护结构共同构成高速信号传输通道；从连接器来看，0.4mm间距、水平对插、机械锁扣、屏蔽及多点接地等设计则进一步满足了小型化和高速连接需求。

对于需要替代原厂线束的客户而言，我们公司能够围绕I-PEX 82665-100B-01-D提供兼容替代极细同轴线束方案，并结合客户实际设备需求进行线材、连接器、长度、线序及结构配置。通过工程样品验证、性能测试和量产工艺控制，为工程师和采购人员提供更灵活的极细同轴线束供应选择。
