I-PEX 82666-100B-01-D 40P高速信号传输极细同轴线束替代品

一、面向高速、小型化设备的40AWG极细同轴线束解决方案

随着笔记本电脑、AI设备、工业视觉、高分辨率显示及其他高性能电子设备不断向轻薄化、小型化和高速化发展，设备内部的信号连接空间越来越有限，同时对高速信号完整性和长期可靠性的要求也越来越高。传统线材在高密度、小空间、高速信号传输环境下，往往需要在空间占用、信号质量和可靠性之间进行权衡。极细同轴线束通过同轴结构实现信号与屏蔽的协同传输，在有限空间内实现高密度高速信号连接，因此成为许多精密电子设备内部连接的重要解决方案。

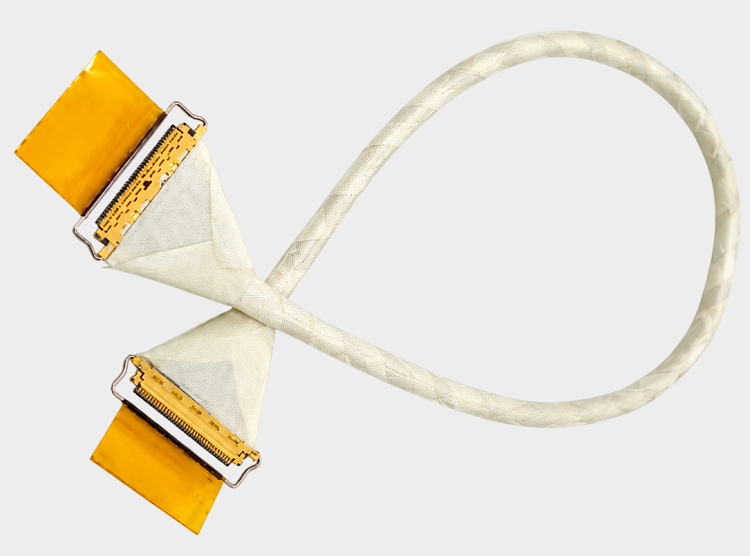

本次重点介绍的产品为I-PEX 82666-100B-01-D兼容型极细同轴线束，采用40AWG Micro-Coaxial极细同轴线，线材端配套使用的连接器型号为20634-140T-02，对应40 Pin CABLINE®-CA连接方案。根据I-PEX CABLINE®-CA系列资料，该平台采用0.4mm Contact Pitch、水平对插结构及机械锁扣设计，并支持屏蔽与多点接地，可用于对空间、高速信号和连接可靠性具有较高要求的电子设备内部连接。

对于工程师而言，这款线束的核心价值不仅是“线径足够细”，更在于40AWG极细同轴线材、40Pin高密度连接以及低高度连接结构之间的综合匹配；对于采购员而言，则可以进一步关注其是否能够在保持原有设备连接方式和空间布局的基础上，实现稳定的国产兼容替代，从而降低供应链切换过程中重新设计的工作量。

二、极细同轴线束如何提升使用寿命？关键在于线材、端接和结构可靠性的协同控制

极细同轴线束由于线径非常细，对生产工艺和装配过程的要求也更高。要提升线束的实际使用寿命，并不能单纯依靠某一个材料或某一道工艺，而需要从线材本体、连接器端接、屏蔽结构、弯折控制以及装配保护等多个环节进行系统控制。

首先，40AWG极细同轴线在长期使用过程中需要避免过度拉伸、反复急弯和局部受力。在线束设计和装配阶段，对线材弯曲路径进行合理规划，可以减少导体、绝缘层以及屏蔽结构因长期机械应力产生的疲劳，从而有利于保持稳定的电气性能和机械性能。其次，连接器端的端接质量直接关系到整个线束的可靠性。对于20634-140T-02这类高密度连接器，需要保证线材排列、端接位置、接地屏蔽以及连接器装配的一致性，避免因为局部应力集中造成接触不良或连接可靠性下降。

此外，CABLINE®-CA平台本身采用机械锁扣结构，其设计目的之一就是降低未完全插合以及振动环境下意外松脱的风险。资料显示，该系列还采用屏蔽及多点接地设计，有利于高速信号环境下的EMI控制和信号完整性。

因此，从工程应用角度看，**提升极细同轴线束使用寿命的关键，不只是“把线做得更结实”，而是通过合理的线束结构设计、精密端接工艺、可靠的屏蔽接地以及规范化装配，使线材与连接器在整个生命周期内保持稳定配合。**对于需要长期运行的工业设备、视觉设备、高速计算设备及其他精密电子产品，这种系统化的可靠性控制尤其重要。

三、选型和兼容与替代方案参考及建议：从原型号对应关系出发降低开发风险

在进行极细同轴线束选型或者国产替代时，工程师不建议仅按照“40Pin、40AWG、长度相同”几个参数判断产品是否兼容。更合理的做法是以原产品的连接器体系、Pin数量、线材规格、线束长度、Pin Assignment、端接结构及高速信号性能作为整体进行匹配。I-PEX CABLINE®-CA系列资料显示，该系列支持10Pin、12Pin、20Pin、30Pin、40Pin、50Pin和60Pin等不同Pin数，并支持AWG36、AWG38、AWG40、AWG42和AWG44等Micro-Coaxial Cable规格。

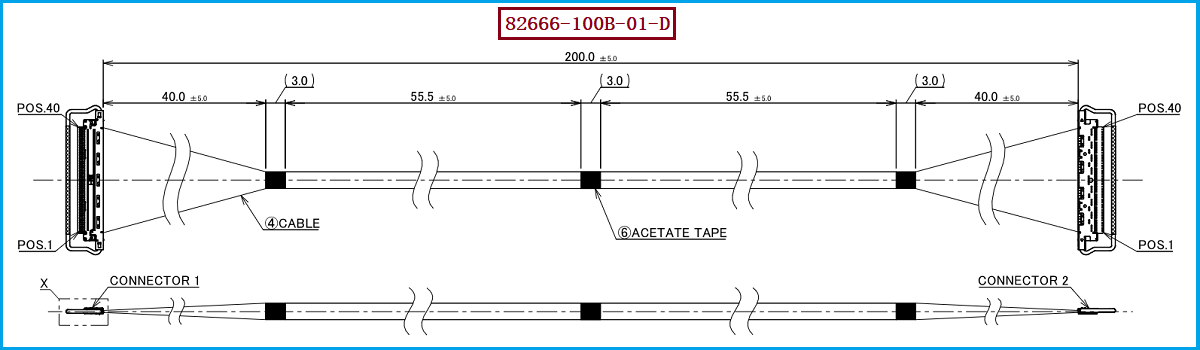

针对本次目标产品，重点参考型号为I-PEX 82666-100B-01-D，其对应的关键方案为40Pin、40AWG Micro-Coaxial、1-1结构；线材端使用的连接器型号为20634-140T-02。在实际替代项目中，建议工程师首先确认设备内部的连接器配合尺寸、Pin定义、线序、线束长度和走线路径，然后再进一步验证特性阻抗、插入损耗、回波损耗、串扰以及目标高速接口下的信号完整性，避免仅凭外观尺寸进行替代判断。上传资料中列出的CABLINE®-CA技术参数包括0.4mm Pitch、1.0±0.1mm插合高度、-40℃～+85℃工作温度以及多种Micro-Coaxial Cable规格，可作为前期选型和兼容性评估的重要参考。

对于采购人员而言，如果项目已经采用I-PEX 82666-100B-01-D，而当前重点需求是国产替代、第二供应商导入、降低采购成本或提高供应链稳定性，可以优先要求供应商按照原型号进行样品打样，并同步提供尺寸、线材规格、连接器型号、端接工艺及高速性能验证资料。这样可以将“寻找替代品”从单纯的价格比较，转变为结构兼容+性能匹配+可靠性验证+批量制造能力的综合评估。

基于上述产品结构和应用需求，我们公司可提供：I-PEX 82666-100B-01-D兼容替代线束方案，采用40AWG极细同轴线材，并可按照对应的连接器及线束结构要求进行定制制造。针对工程项目，我们可根据客户的Pin数、线长、线序、连接器配置以及实际设备空间要求进行样品开发和兼容性评估，为客户提供从样品验证到批量生产的极细同轴线束配套服务。

四、从样品验证到批量交付：为工程开发与采购供应提供更稳定的选择

对于极细同轴线束而言，真正决定产品能否进入量产的，不只是样品能否“插得上”，而是能否在批量生产中持续保持尺寸、电气性能和机械性能的一致性。特别是40AWG极细同轴线束，其加工精度、线材排列、端接质量和屏蔽处理都会直接影响最终产品表现。因此，在导入兼容替代方案时，建议工程部门按照“结构确认—样品制作—电气性能验证—可靠性测试—小批量试产—量产导入”的流程进行评估。

从产品应用角度看，CABLINE®-CA系列资料显示，该连接方案面向高速、小型化连接需求，并可应用于显示设备、摄像模块、AI及高速计算设备、机器人、无人机以及AR/VR等场景。其0.4mm接触间距、水平对插、机械锁扣、屏蔽和多点接地等特点，使其能够适应高密度内部连接环境。

因此，无论是工程师进行新项目开发，还是采购人员寻找I-PEX 82666-100B-01-D的兼容替代供应商，都应重点关注供应商是否真正具备极细同轴线束的设计、端接、加工和批量制造能力，而不仅仅是能否提供一个外观相似的线束产品。对于高速设备而言，可靠的极细同轴线束实际上是整个信号链路中的重要组成部分，其长期稳定性会直接影响终端设备的使用可靠性。

I-PEX 82666-100B-01-D是一款以40AWG极细同轴线、高密度40Pin连接和紧凑型连接结构为核心的高速线束方案。其配套线材端连接器型号为20634-140T-02。对于工程师来说，选型重点应从尺寸兼容进一步延伸到线材结构、端接质量、屏蔽接地和高速信号完整性；对于采购人员来说，则应重点考察供应商的兼容替代能力、样品验证能力、批量制造一致性和长期供货能力。

我们公司专注于极细同轴线束的生产制造，可提供I-PEX 82666-100B-01-D兼容替代线束方案，以40AWG极细同轴线为基础，根据客户项目需求进行线长、Pin数、线序及连接器配置等定制，为高速、小型化电子设备提供稳定可靠的极细同轴线束解决方案。
