I-PEX 82667-100B-01-D 40P高速信号传输极细同轴线束替代品

一、I-PEX 82667-100B-01-D 极细同轴线束：适用于高密度高速连接的线束方案

在笔记本电脑、工业相机、AI视觉设备、高速显示设备等产品中，随着设备内部空间不断压缩，传统线缆已经越来越难以同时满足小型化、高密度布线和高速信号传输的要求。I-PEX CABLINE®-CA 系列正是针对这一类应用推出的极细同轴线连接方案，其采用0.4mm接触间距、水平对插结构，并支持Micro-Coaxial极细同轴线，可用于高速信号连接。

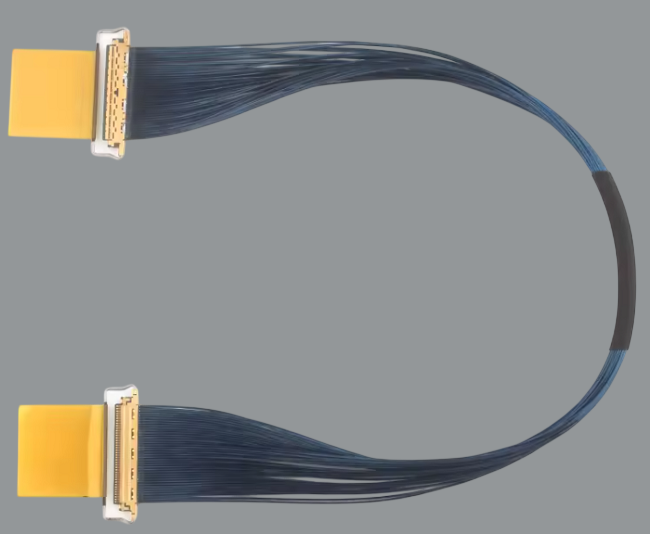

针对工程开发及生产应用需求，本公司可生产制造与 I-PEX 82667-100B-01-D 对应的极细同轴线束替代方案。本文重点介绍的产品型号为 82667-100B-01-D，线束长度为 300mm，采用 40AWG极细同轴线，线束两端为1-1 Pin Assignment方案；其线材端配套连接器主体型号为 20634-140T-02，对应CABLINE-CA Plug Housing 40Pin规格。

对于工程师而言，这款线束的重点并不仅仅是“40Pin + 300mm”，还需要关注连接器系列、Pin数量、线材规格、端接方式、线长及实际设备空间中的走线要求。对于采购人员而言，则需要进一步考虑原厂料号采购周期、供应稳定性、打样速度以及批量生产时的交付能力。当原厂线束出现交期较长、临时缺货或项目急需验证的情况时，寻找具有明确规格对应关系的兼容替代线束，就成为降低项目等待时间的一种实际选择。

二、原厂极细同轴线束交期太长怎么办？从“等料”转向兼容替代方案

在实际研发和采购过程中，“原厂极细同轴线束交期太长怎么办？”是比较常见的问题。尤其是在新品研发、样机试制、小批量验证或者客户项目进入量产前阶段时，如果关键线束需要较长采购周期，可能直接影响PCB调试、整机组装、信号测试以及后续量产排期。

以 I-PEX 82667-100B-01-D 为例，如果项目已经明确使用CABLINE-CA系列40Pin极细同轴连接方案，但原厂成品线束暂时无法满足交期要求，工程师和采购可以从“连接器匹配 + 线材规格 + Pin Assignment + 线长 + 端接工艺”几个维度寻找替代方案，而不是简单按照外观寻找相似线束。

本公司针对这一类应用，可以根据客户提供的原厂料号、样品或图纸，对线束的连接器、线材、Pin定义、长度及端接结构进行对应确认，并提供相应的兼容替代开发服务。我们公司可提供：I-PEX 82667-100B-01-D 兼容替代线束方案，帮助客户在原厂产品交期较长、采购周期无法满足项目进度时，增加一个可用于工程验证和供应链备选的线束方案。

需要特别说明的是，兼容替代并不意味着未经验证即可直接声明与原厂产品达到完全等效。对于高速信号应用，建议工程师在导入替代线束前，根据实际工作频率、阻抗要求、信号完整性、连接器配合、机械尺寸及可靠性要求进行样品测试和验证。通过验证后，再根据项目需求推进小批量和批量生产，可以降低直接替换带来的工程风险。

三、I-PEX 82667-100B-01-D 选型和兼容与替代方案参考及建议

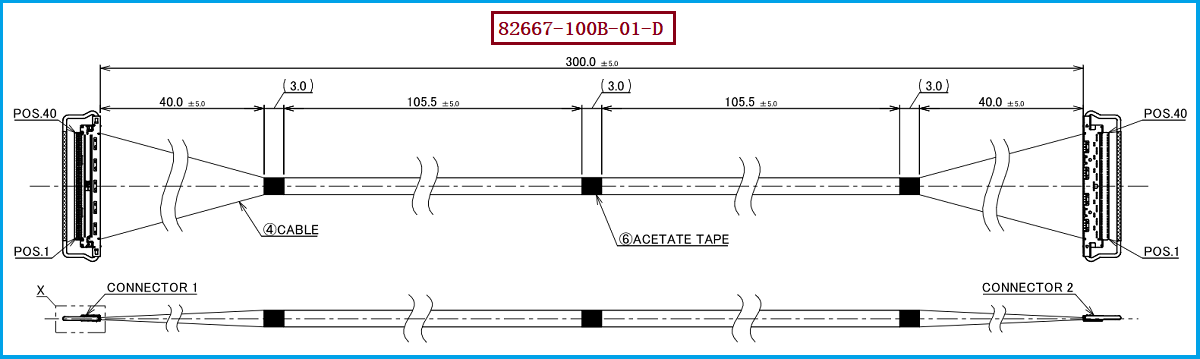

从已掌握的产品信息来看，82667-100B-01-D属于CABLINE®-CA系列40Pin Micro-Coaxial Harness，采用40AWG极细同轴线，长度为300mm，属于1-1 Pin Assignment的评估样品线束型号。其对应的线材端连接器主体型号为 20634-140T-02，该型号对应CABLINE-CA Plug Housing 40Pin。因此，如果客户需要寻找兼容替代方案，首先建议以这几个关键参数作为基础核对条件：I-PEX 82667-100B-01-D、40Pin、40AWG、300mm、1-1 Pin Assignment以及20634-140T-02连接器主体。

对于工程师选型，建议重点确认连接器实际配合关系、Pin编号及Pin Assignment、线束出线方向、线材外径、弯折空间以及设备内部安装尺寸。如果应用属于高速差分信号传输，还需要进一步进行信号完整性验证，包括阻抗匹配、插损、回损、串扰等与实际系统相关的测试。CABLINE®-CA产品资料显示，该系列定位于高速、小型化的Micro-Coaxial连接应用，因此替代线束的开发不能只满足“能够插上”的机械要求，还需要综合确认电气和高速信号性能。

对于采购人员，建议将原厂料号 82667-100B-01-D 作为询价和替代开发的基准型号，同时向供应商明确提出40AWG、300mm、40Pin、1-1 Pin Assignment以及对应连接器型号20634-140T-02等条件。若供应商能够根据样品或图纸进行打样，则可以先进行工程样品验证，再根据测试结果决定是否导入替代供应链。这样的方式比单纯寻找“相同Pin数、相同长度”的普通线束更加可靠，也更适合高速电子设备项目。

本公司可针对客户的具体设备和应用需求，提供82667-100B-01-D兼容替代线束方案，并可围绕样品确认、规格匹配、线束生产和批量供应进行配合。对于存在原厂交期压力的项目，可优先从样品验证阶段切入，在不改变客户原有设计思路的前提下，为项目提供额外的供应链选择。

四、面向工程研发与采购供应的极细同轴线束制造能力

极细同轴线束看似只是连接器与线材的组合，但实际上涉及极细线材处理、端子端接、Pin位控制、线长控制、线束成型以及成品检验等多个制造环节。尤其是40AWG等级的极细同轴线，在加工过程中对设备、工艺及生产人员的要求更高，因此替代原厂产品时，不能仅关注最终外观，还需要关注批次一致性和长期生产能力。

本公司专注于极细同轴线束产品的生产制造，可围绕客户指定的连接器系列、线材规格、Pin数量、线长及Pin Assignment进行线束加工。针对本文所介绍的 I-PEX 82667-100B-01-D，对应产品规格为40Pin / 40AWG / 300mm / 1-1 Pin Assignment，线材端配套连接器主体型号为20634-140T-02。对于正在进行新品开发、原厂替代、第二供应商导入或量产降本的客户，可以根据具体项目要求进一步确认样品规格和测试条件。

从供应链角度来看，建立第二供应商并不只是为了降低采购价格，更重要的是降低单一原厂供应渠道带来的交期和供应风险。当原厂产品能够正常供应时，可以作为主要供应来源；当出现交期延长、项目急单或产能波动时，经过验证的兼容替代方案则可以作为备用供应链，从而提高项目整体的供应弹性。

因此，对于正在寻找I-PEX 82667-100B-01-D替代线束、40AWG极细同轴线束、CABLINE-CA 40Pin线束的工程师和采购人员，可以将原厂料号、连接器型号、线材规格及线长作为沟通基础，由供应商根据实际样品或图纸进行规格确认和替代方案评估。

I-PEX 82667-100B-01-D是一款40Pin、40AWG、300mm、1-1 Pin Assignment的CABLINE-CA极细同轴线束，其线材端配套连接器主体型号为20634-140T-02。对于高速、小型化、高密度电子设备而言，极细同轴线束不仅关系到机械连接，也关系到高速信号传输和整机内部空间布局。

当遇到原厂极细同轴线束交期太长、采购周期无法满足项目进度或需要建立第二供应商时，可以通过明确料号、连接器、AWG规格、Pin数量、线长及Pin Assignment等关键参数寻找兼容替代方案。本公司可提供I-PEX 82667-100B-01-D兼容替代线束方案，为客户提供从规格确认、样品验证到批量生产的极细同轴线束供应选择，帮助工程项目降低对单一供应渠道的依赖，并提高线束供应的灵活性。

我是【7A电子网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时与张经理联系：18913228573（微信同号）。
