I-PEX 82863-100B-02-D 50P高速信号传输极细同轴线束替代品

一、高速MIPI时代，为什么越来越多工程师开始关注极细同轴线束？

随着智能终端、工业相机、机器视觉、AI视觉设备以及高分辨率显示设备不断向高速化、小型化发展，MIPI等高速接口对内部连接线束的信号完整性、空间占用以及布线可靠性提出了更高要求。对于研发工程师而言，线束不仅要“能够连接”，更需要在有限的设备内部空间中兼顾高速信号传输、阻抗控制、抗干扰能力以及长期连接可靠性；对于采购人员而言，则还需要进一步考虑供应稳定性、规格兼容、替代可行性以及批量制造能力。在这种应用背景下，极细同轴线束逐渐成为高速MIPI等高速信号内部连接的重要选择。与普通排线或传统连接方式相比，极细同轴线具有独立的同轴传输结构，在高速信号传输过程中更有利于进行阻抗控制，并能够降低外部电磁干扰及信号之间的串扰，因此特别适合高频、高速、高密度的内部连接场景。对于需要兼顾高速传输与设备小型化设计的产品，极细同轴线束能够在“信号性能”和“结构空间”之间取得更好的平衡，这也是为什么越来越多工程师在MIPI高速连接方案设计阶段，会优先关注Micro-Coaxial Cable方案。

二、50PIN、0.4MM间距设计，满足高密度高速设备内部连接需求

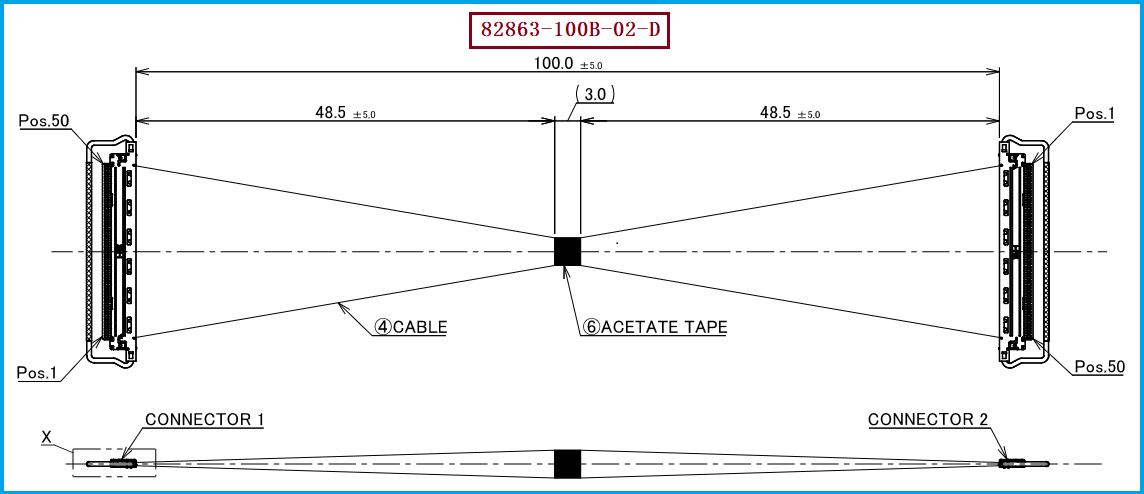

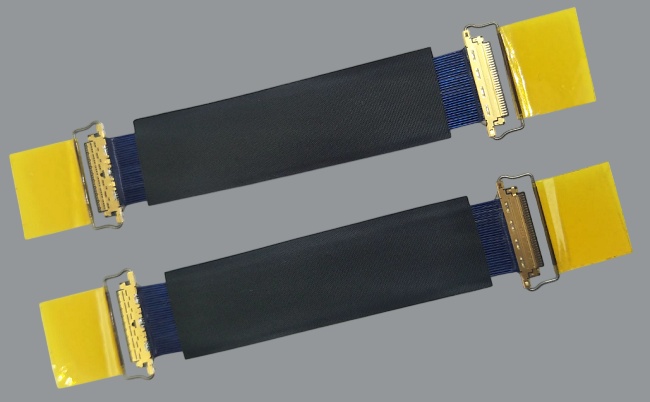

本次介绍的极细同轴线束产品型号为 I-PEX 82863-100B-02-D，对应I-PEX CABLINE®-CA系列50P Harness方案。根据相关产品图纸资料，该线束采用 AWG#40、50Ω Micro-Coaxial Cable（极细同轴线），线材为蓝色，并采用50路高密度连接结构；线材端配套使用的连接器型号为 20634-150T-02，连接器为 50PIN、0.4MM Pitch结构。对于工程师来说，50PIN的高密度配置能够满足多通道高速信号连接需求，而0.4MM超细间距设计有助于减少连接器在PCB及设备内部所占用的空间，更适合笔记本电脑、工业相机、AI视觉设备、高速显示设备以及其他内部空间紧凑的电子产品。与此同时，AWG40极细同轴线能够在较小线径下实现高速信号传输所需要的传输结构，对于设备轻量化、小型化以及高密度布线具有实际价值。对于采购人员而言，明确到 I-PEX 82863-100B-02-D、20634-150T-02、50PIN、0.4MM Pitch、AWG40、50Ω 等关键规格，也有利于在进行国产化、第二供应商导入或替代选型时快速确认产品技术边界，减少因型号、针数、线径或连接器规格不一致而造成的选型风险。

三、为什么高速MIPI接口更推荐使用极细同轴线？从工程选型和采购替代角度看

MIPI接口广泛应用于摄像头、显示、视觉以及高速数据传输场景，其特点之一就是高速差分信号对信号完整性要求较高。当设备需要进行高分辨率图像采集、高速图像传输或高速显示时，连接线束本身的结构会直接影响系统的信号传输表现。极细同轴线采用同轴结构，中心导体、绝缘层以及屏蔽结构能够形成相对稳定的传输环境，在高速信号应用中更便于进行阻抗控制，同时具备较好的抗电磁干扰和抗串扰能力。因此，当工程师进行高速MIPI Camera、显示模组或其他高速内部接口设计时，极细同轴线通常比普通线材更容易满足高频信号传输对于稳定性和一致性的要求。另一方面，MIPI设备通常同时受到“高速”和“空间有限”两个条件限制，AWG40等规格的极细同轴线能够在满足高速传输需求的同时降低线束体积，为设备内部走线、弯折及结构布局提供更大的设计自由度。对于已经采用I-PEX CABLINE®-CA系列连接器的项目，如果研发或采购部门希望寻找兼容的第二供应商，并不一定需要重新改变整机连接架构，而可以围绕原有连接器、Pin数、Pitch、线径、阻抗、长度及Pin Assignment等关键参数进行兼容替代。我们公司可提供：I-PEX 82863-100B-02-D兼容替代线束方案，可根据客户实际项目需求，对极细同轴线束的结构、长度、线材规格及加工要求进行对应开发，为工程验证、样品测试以及后续批量采购提供替代选择。

四、选型和兼容与替代方案参考及建议

对于需要导入 I-PEX 82863-100B-02-D 兼容替代方案的工程师和采购人员，建议首先确认原产品的核心参数是否保持一致，包括 50PIN连接结构、0.4MM Pitch、AWG40极细同轴线、50Ω阻抗、线材端连接器20634-150T-02 以及具体线束长度和端部加工方式等。尤其对于高速MIPI应用，不建议只按照“连接器外形相同”进行替代判断，而应重点核对连接器型号、Pin数量与排列方式、线材AWG规格、阻抗、屏蔽结构、线束长度以及两端Pin Assignment等参数，必要时还应通过样品进行导通、耐压、绝缘、高频信号及系统实际传输测试。对于采购部门而言，在确认技术参数兼容后，还可以进一步从样品交付能力、量产一致性、交期、成本控制以及长期供应能力等方面综合评估。我们公司可提供 I-PEX 82863-100B-02-D 兼容替代线束方案，针对采用CABLINE®-CA类极细同轴连接方案的客户，可结合项目实际需求进行对应的线束加工与替代开发，帮助客户在不轻易改变原有产品连接架构的情况下增加供应商选择，为研发验证、国产化替代及批量采购提供新的解决方案。

I-PEX 82863-100B-02-D 是一款50PIN高密度极细同轴线束方案，配套线材端连接器型号为 20634-150T-02，连接器采用 50PIN、0.4MM Pitch设计，线材采用 AWG40、50Ω Micro-Coaxial Cable。对于高速MIPI、工业视觉、摄像头模组、高速显示及其他高密度内部连接应用而言，极细同轴线束能够兼顾高速信号传输、小型化布局和抗干扰需求。针对工程师在产品开发阶段的兼容验证，以及采购人员在供应链优化、第二供应商导入和替代采购方面的需求，我们公司可提供 I-PEX 82863-100B-02-D 兼容替代线束方案，以成熟的极细同轴线束制造能力，为客户提供更灵活的高速内部连接解决方案。

我是【7A电子网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
