I-PEX 82145-100B-02-D 50P高速信号传输极细同轴线束替代品

一、50Pin极细同轴线束，面向高速、小型化设备内部连接需求

随着笔记本电脑、AI服务器、工业相机、机器视觉、AR/VR、高分辨率显示及机器人等电子设备不断向高速化、轻薄化和高密度化发展，设备内部高速信号连接对线束的空间占用、信号完整性、抗干扰能力以及连接可靠性提出了更高要求。传统排线及普通线缆在面对高密度、高速率传输场景时，往往需要在空间布局、阻抗控制及串扰抑制方面进行更多优化。极细同轴线束凭借单通道独立屏蔽、尺寸小、布线灵活以及适用于高速信号传输等特点，逐渐成为高速电子设备内部连接的重要方案。

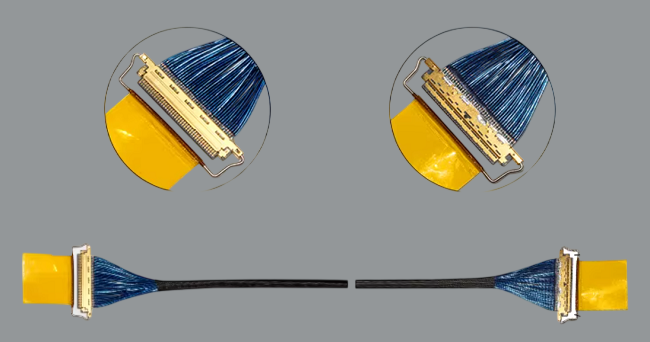

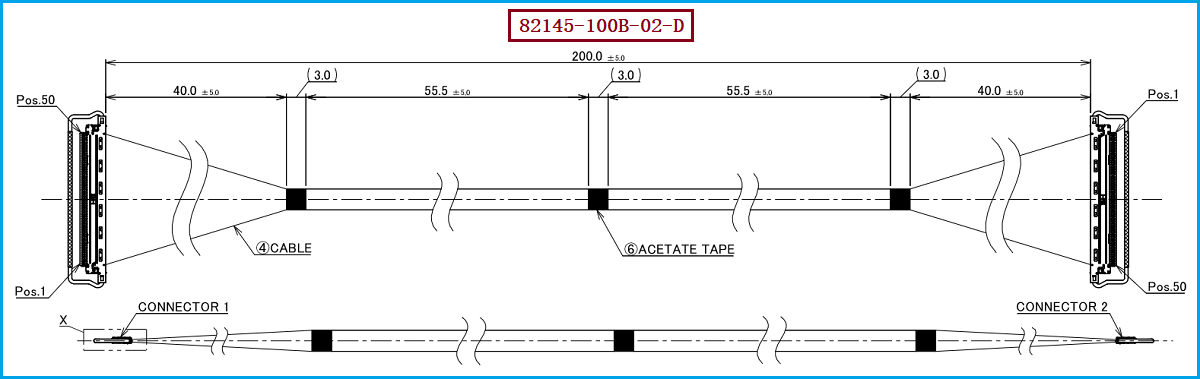

本方案针对 I-PEX CABLINE®-CA 系列 50Pin 极细同轴线束，产品料号/型号为 82145-100B-02-D。根据对应工程图纸，该线束采用 50根 AWG40、50Ω Micro-Coaxial 极细同轴线，标准长度为 200±5mm，两端采用 CABLINE®-CA 系列连接结构，并采用反向 Pin Assignment 方式连接，即一端 Pin 1 对应另一端 Pin 50，一端 Pin 50 对应另一端 Pin 1。在线材端连接器方面，该型号对应使用的连接器主体型号为 20634-150T-02，并配合相应 Shell、Pull Bar 及端部 Bonding 结构形成完整的极细同轴线束组件。对于工程师而言，这类结构能够在有限设备空间内实现多通道高速信号连接；对于采购人员而言，则可以围绕既有 I-PEX 82145-100B-02-D 产品规格进行兼容替代、国产化供应或定制化线束开发。

我们公司可提供：I-PEX 82145-100B-02-D 兼容替代线束方案，可根据客户现有设备结构、连接器要求、线缆长度、Pin数、线材规格及出线方向等参数进行生制造，为高速电子设备内部线束提供稳定的供应链替代选择。

二、极细同轴线适用于哪些高速协议？工程师选型时应重点关注什么

极细同轴线并不是只对应某一种通信协议，而是一种适用于高速、高频信号传输的线缆连接形式。根据 CABLINE®-CA 系列产品资料，其应用方向覆盖多种高速接口，包括 USB4、Thunderbolt、DisplayPort、eDP、HDMI、V-By-One、MIPI 以及 USB 3.2 等高速传输应用。其中资料显示，CABLINE®-CA 系列最高可支持 32Gbps/Lane PAM4 的高速数据传输能力，并可面向 USB4 Gen4、DisplayPort UHBR20、V-By-One US、HDMI 2.1、USB 3.2 Gen2、eDP 等高速接口场景。

对于工程师而言，在进行极细同轴线束选型时，不能简单地认为“线材支持高速协议，就一定能够直接满足整机协议要求”。实际高速传输性能还与连接器、线材阻抗、线长、Pin Assignment、PCB走线、差分对布局、回损、插损及串扰等因素密切相关。因此，在进行高速线束替代设计时，应尽可能保持原方案的连接器体系、线径、阻抗、Pin数量、线长和端接结构，再根据实际项目进行信号完整性验证。

以 82145-100B-02-D 为例，其对应线材为 AWG40、50Ω Micro-Coaxial Cable，50Pin结构能够提供较高的通道密度。对于采用高速显示、摄像头、高速数据传输等架构的设备，可以将极细同轴线束作为主板与显示模块、摄像头模块或其他高速功能模块之间的内部连接方案。与此同时，CABLINE®-CA 的 0.4mm Pitch、水平对插结构、约1.0±0.1mm插合高度以及机械锁扣设计，也使其适合对内部安装空间要求较高的薄型、高密度电子设备。

从线材兼容角度来看，客户在进行连接器及线束替代时，还需要关注所使用连接器对应的线材规格。20634-150T-02 为该方案所使用的线材端连接器型号之一，按照目前项目提供的信息，其适配线材规格为 36AWG、8AWG、40AWG、42AWG、44AWG。需要特别说明的是，现有上传的 CABLINE®-CA 产品资料中对应的规格记录为 36AWG、38AWG、40AWG、42AWG、44AWG，因此若“8AWG”并非项目特殊规格，正式发布官网内容前建议进一步确认是否应为 38AWG，避免工程及采购人员产生规格理解偏差。

三、选型和兼容与替代方案参考及建议

对于正在使用 I-PEX CABLINE®-CA 方案的设备厂商、研发工程师以及采购人员而言，如果目标是寻找 82145-100B-02-D 的兼容替代线束，建议首先确认原产品的几个关键参数：50Pin数量、Micro-Coaxial极细同轴线结构、AWG线径、50Ω阻抗、200±5mm线长、两端连接器结构以及 1-N反向Pin Assignment。这些参数直接关系到新线束能否在原设备上实现机械装配和电气连接，尤其是 Pin Assignment，一旦线序与原产品不同，即使连接器外形能够正常插合，也可能造成信号通道错位，因此应作为替代线束开发时的重点确认项目。

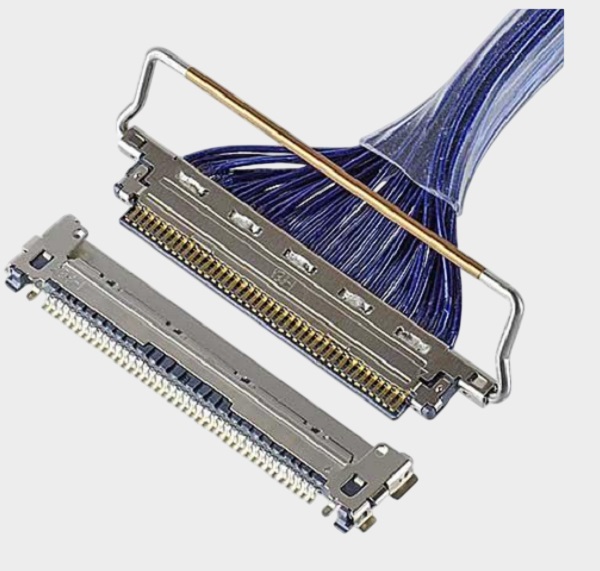

在连接器方面，该方案涉及 CABLINE®-CA 50Pin Plug/Harness结构，线材端连接器主体型号为 20634-150T-02，相应配套结构还包括 Shell、Pull Bar 等组件。对于采购替代而言，可以采用“同系列兼容、同规格替代、按原图定制”三种思路进行评估：如果客户希望尽可能减少设计变更，可优先按照原 I-PEX 产品的连接器、Pin数、线径、阻抗和长度进行 1:1 兼容开发；如果客户希望进行国产化或第二供应商导入，则可以在保持设备端接口尺寸及电气要求不变的基础上，根据实际装配空间重新确认连接器及线束端接结构；如果现有标准品无法完全满足设备要求，则可以进一步进行长度、Pin Assignment、出线方向、胶带位置、绑扎方式等定制。

对于采购部门而言，除了单纯比较单价，还应重点确认线束是否能够稳定批量生产，以及供应商是否具备极细同轴线的端接、剥线、焊接、绝缘保护、屏蔽处理及全检能力。对于研发工程师而言，则建议在样品导入阶段同步验证插合可靠性、线序、导通、绝缘电阻、耐压以及高速信号完整性等关键指标。这样既可以降低替代料导入风险，也有利于后续从单一品牌供应逐步转向多供应商供应体系。

我们公司可提供 I-PEX 82145-100B-02-D 兼容替代线束方案，围绕 50Pin、AWG40、50Ω、200mm 等核心规格进行生产制造，并可根据客户提供的原装线束、工程图纸或样品，对线长、Pin Assignment、连接器配置及线束结构进行匹配开发，为研发验证、样品测试、小批量试产以及批量采购提供极细同轴线束供应支持。

四、面向工程研发与采购的极细同轴线束定制制造服务

极细同轴线束的价值不仅在于“线很细”，更重要的是能够在有限空间内完成多通道高速信号的可靠传输。因此，一款真正适用于量产设备的极细同轴线束，需要同时考虑线材、连接器、端接工艺、屏蔽结构、阻抗控制、机械尺寸以及生产一致性。对于 82145-100B-02-D 这类 50Pin、AWG40、50Ω 的高速极细同轴线束，我们可以围绕客户现有产品进行兼容替代和定制制造，根据实际设备需求确认线束长度、Pin数量、连接器型号、线材规格、端接方式、出线方向及固定方式，并针对不同项目提供样品验证和批量生产支持。

从产品应用来看，极细同轴线束特别适合对空间和高速信号传输有较高要求的内部连接场景，包括笔记本电脑及显示设备中的 eDP/高速显示连接、工业相机及机器视觉设备中的高速图像传输、AI及高性能计算设备中的高速内部信号连接，以及机器人、AR/VR等设备中的高密度内部布线。对于已经采用 CABLINE®-CA 架构的客户，通过兼容替代线束方案，可以在尽可能减少设备端改动的前提下，实现供应商扩展、成本优化及供应链风险分散。

我们公司专注于极细同轴线束的生产制造，可提供针对 I-PEX 82145-100B-02-D 的兼容替代方案。 无论是工程师正在进行新产品设计、旧产品替代，还是采购部门正在寻找第二供应商、国产替代及批量供货方案，都可以根据原产品料号、工程图纸或实物样品进行规格确认与线束开发。对于有特殊长度、特殊Pin Assignment、不同AWG线材或其他结构要求的项目，也可以进一步根据客户实际需求进行定制。

I-PEX 82145-100B-02-D 是一款面向高密度、高速信号连接应用的 50Pin 极细同轴线束方案，其核心特点包括 50Pin、AWG40、50Ω Micro-Coaxial Cable、200±5mm线长以及反向1-N Pin Assignment，配套线材端连接器型号为 20634-150T-02。CABLINE®-CA 平台具备0.4mm超细间距、水平对插、机械锁扣以及高速信号传输等特点，可面向 USB4、Thunderbolt、DisplayPort、eDP、HDMI、V-By-One、MIPI 等高速接口应用。对于正在寻找 I-PEX 同规格产品替代方案的客户，我们公司可提供 82145-100B-02-D 兼容替代极细同轴线束方案，从样品开发到批量生产，为工程研发与采购提供更加灵活的极细同轴线束供应选择。

我是【7A电子网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
