I-PEX 83039-100B-01-D 40P高速信号传输极细同轴线束替代品

一、聚焦高密度高速连接：I-PEX 83039 极细同轴线束产品解析

在笔记本电脑、平板电脑、显示模组、摄像设备、VR/AR设备等电子产品持续向轻薄化、小型化发展的背景下，传统线缆和连接方案越来越难以同时满足有限空间、高密度布线及高速信号传输的要求。极细同轴线束凭借“小线径、高密度、可屏蔽、高速传输”的结构优势，逐渐成为精密电子设备内部高速信号连接的重要解决方案。本文所介绍的产品为 I-PEX 83039-100B-01-D，对应 CABLINE®-UA II 系列 40PIN、300mm、1-1结构的极细同轴线束。I-PEX 官方资料显示，CABLINE-UA II采用0.3mm Contact Pitch、Vertical（Right Angle）连接结构，支持26、32、40、50PIN，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable。官方产品页面同时将 83039列为40P、L=300mm、1-1的Harness型号。

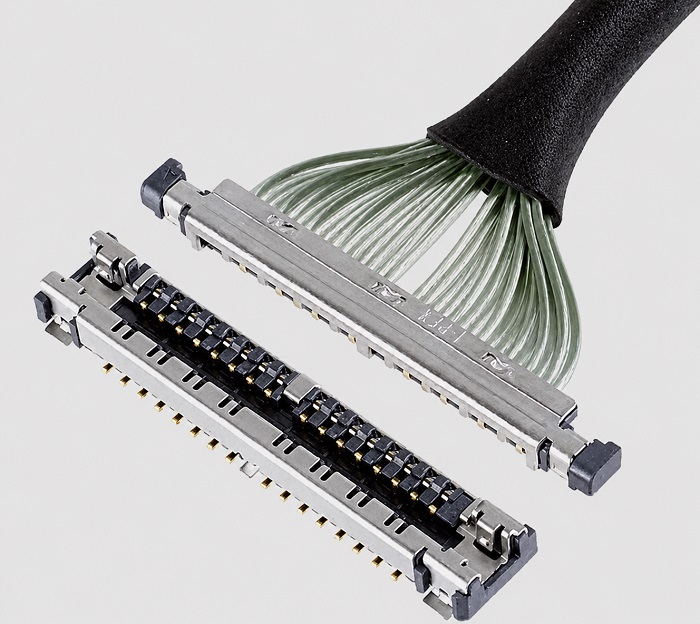

从线束结构来看，极细同轴线并不是简单的多芯导线，而是将中心导体、绝缘层、屏蔽层等结构集成在极小的外径范围内，使每一路信号具备相对独立的电磁屏蔽能力。对于高速差分信号而言，这种结构有助于降低外部干扰以及通道之间的串扰，同时能够在有限空间内实现较高的信号通道密度。针对本型号，我公司可围绕 I-PEX 83039-100B-01-D对应的产品结构进行极细同轴线束制造，可配套使用线材端 20497-040T-30连接器，实现40PIN、0.3MM Pitch、44AWG Micro-Coaxial Cable的线束方案。I-PEX官方资料显示，CABLINE-UA II的40PIN Plug Housing型号包括 20497-040T-30，其推荐配套的40PIN Receptacle为 20498-040E-41。

二、从极细同轴线结构到应用：为什么40PIN / 0.3mm / 44AWG值得关注？

对于工程师而言，极细同轴线束的核心价值并不只是“线做得更细”，而是在极小的机械空间内同时实现信号传输、屏蔽、接地及可靠连接。以本方案为例，40根极细同轴线构成高密度信号通道，线材规格为 44AWG，连接器采用 20497-040T-30，连接器端为 40PIN、0.3MM间距。CABLINE-UA II官方资料给出的参考传输速度为 5 Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用标准；需要特别说明的是，这些属于连接器产品的参考数据，实际整机系统能达到的速率仍需要结合具体线材、长度、PCB走线、信号源/接收端以及SI测试结果进行确认。

极细同轴线的典型应用场景主要集中在对空间、重量及高速信号性能要求较高的设备内部。例如笔记本电脑显示屏与主机之间的转轴区域，既要求线束足够纤细，又需要具备较好的高速信号传输能力；在平板电脑、VR/AR设备、摄像模组以及其他高密度电子设备中，同样需要利用极细同轴线束在有限空间内完成多通道信号连接。I-PEX对CABLINE-UA II的产品定位也特别强调了小型电子产品、转轴穿线以及多点接地和EMI性能，其资料中给出了外径约0.29mm的同轴线加工成26PIN线束后通过Φ2.65mm转轴或软管的应用示例。 对于设备研发企业而言，这意味着极细同轴线束不仅是一个连接器配套件，更是影响整机空间布局、高速信号完整性和结构设计的重要部件。

三、选型和兼容与替代方案参考及建议：从“型号对应”走向“工程验证”

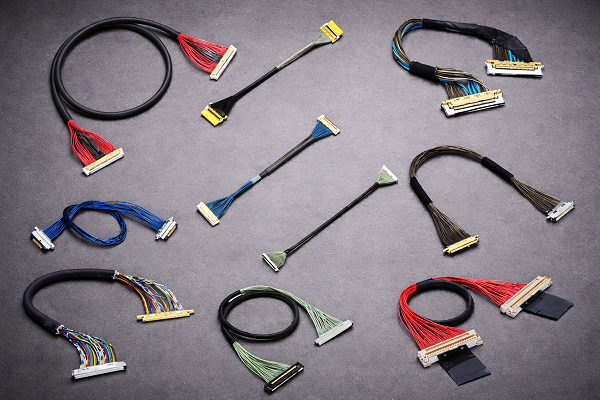

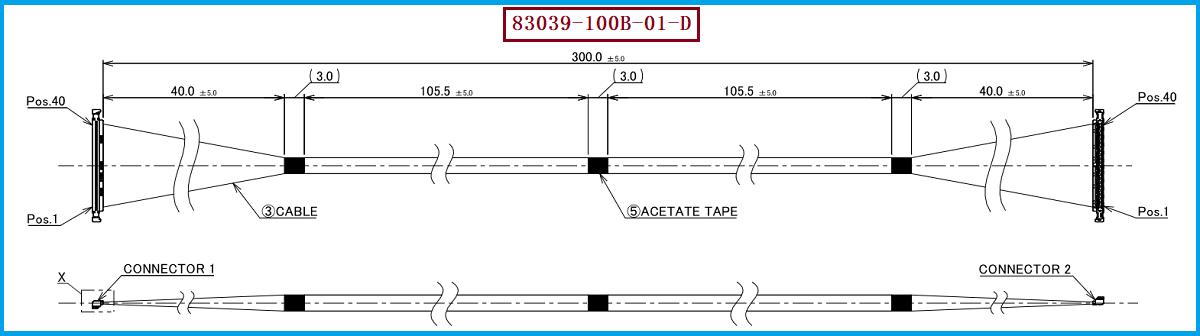

对于采购人员和工程师来说，寻找 I-PEX 83039-100B-01-D的兼容替代产品时，不建议仅依据“40PIN、300mm”进行简单比价或替换。一个完整的兼容替代方案至少需要从连接器接口、PIN数量、Pitch、线材AWG、线材结构、阻抗、线束长度、端接方式、出线方向、机械尺寸以及高速信号性能等方面进行综合确认。本方案的主要对应条件为：极细同轴线束型号 I-PEX 83039-100B-01-D，40PIN，0.3MM间距，44AWG Micro-Coaxial Cable，线材端连接器型号20497-040T-30，线束长度300mm，1-1结构。I-PEX官方型号资料明确列出了83039-100B-01-D为40PIN、44AWG Micro-Coaxial、L=300mm、1-1的样品线束型号，因此在进行替代开发时，可将这些参数作为基础的工程对照条件。

在实际项目中，如果客户原产品已经采用CABLINE-UA II 40PIN连接器体系，建议优先确认PCB端母座、插头端结构及Pin Assignment，再进一步核对极细同轴线的AWG、阻抗及高速信号性能；对于USB、eDP、MIPI等高速应用，还应根据具体链路进行Insertion Loss、Return Loss、Crosstalk等信号完整性验证。我们公司可提供：I-PEX 83039-100B-01-D兼容替代线束方案，可根据客户样品、图纸、BOM及实际应用要求进行极细同轴线束的打样与制造，并围绕40PIN / 0.3MM Pitch / 44AWG / 20497-040T-30等关键规格进行针对性匹配。对于采购端而言，这类方案可以作为原厂线束的供应链补充、第二供应商导入、成本优化及国产化替代的技术参考；对于研发工程师而言，则可进一步结合实际设备结构和高速信号要求进行样品验证后导入量产。

四、专业极细同轴线束制造能力：面向研发打样、替代开发与批量采购

极细同轴线束属于精密线束产品，其制造过程对微细线材处理、端接精度、连接器装配、线束长度控制、屏蔽层处理以及成品一致性都有较高要求。特别是0.3mm Pitch、40PIN这类高密度产品，除了需要关注连接器是否能够正常配合，还需要确保每一路线材端接稳定、Pin-to-Pin关系正确，并结合客户设备实际需求控制线束成型和出线结构。对于采购部门而言，供应商选择也不应仅比较单价，还应关注供应商是否具备对应的极细同轴线束制造能力、样品开发能力、工程变更响应能力以及批量交付能力。

基于上述产品规格和应用需求，我公司可面向使用 I-PEX CABLINE-UA II系列的客户提供极细同轴线束兼容替代及定制制造服务，重点覆盖 I-PEX 83039-100B-01-D这一40PIN、0.3MM Pitch、44AWG Micro-Coaxial Cable、300mm规格方案。对于已经在使用原厂线束的客户，可根据客户提供的实物、图纸或料号进行工程分析，并针对连接器、线材、长度、端接结构及应用环境制定对应的替代方案；对于新项目，则可以从产品结构和实际安装空间出发，协助选择合适的极细同轴线规格和线束结构。需要强调的是，兼容替代产品最终是否能够实现完全互换，应以实际样品尺寸、连接器配合、Pin Assignment及电气/SI测试结果为最终判定依据。

I-PEX 83039-100B-01-D是一款面向高密度、高速、小型化电子设备应用的40PIN极细同轴线束方案，其核心规格包括40PIN、0.3MM Pitch、44AWG Micro-Coaxial Cable、300mm长度、1-1结构以及20497-040T-30线材端连接器。极细同轴线束通过高度集成的同轴结构，在有限空间内兼顾多通道高速信号传输与电磁屏蔽需求，适用于笔记本电脑、平板、显示模组、摄像设备、VR/AR等精密电子产品。对于正在寻找I-PEX原厂线束替代、第二供应商、国产化替代或成本优化方案的工程师和采购人员，我公司可提供I-PEX 83039-100B-01-D兼容替代线束方案，以实际产品参数和工程验证为基础，为客户提供从样品开发到批量制造的极细同轴线束产品解决方案。

我是【7A电子网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
