I-PEX 83038-100B-01-D 40P高速信号传输极细同轴线束替代品

一、I-PEX 83038-100B-01-D是什么产品？工程师首先要确认哪些核心规格？

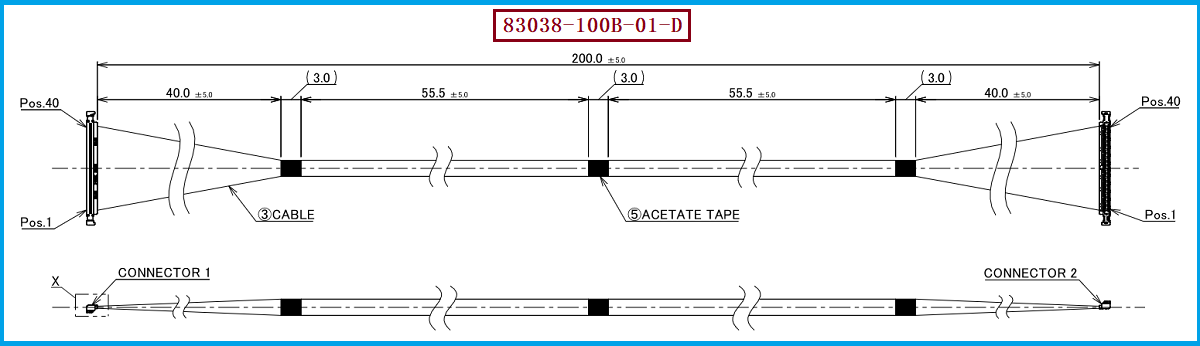

对于笔记本电脑、显示模组、摄像模组、VR/AR设备及其他空间受限型电子设备而言，极细同轴线束既承担高速信号传输，又需要在有限空间内完成高密度布线，因此工程师在进行线束选型时，通常不能只看“40Pin”或者“200mm长度”，而需要同时确认连接器系列、Pin数、线材AWG、阻抗、线束长度、出线结构以及两端连接方式。本次对应的产品料号/型号为 I-PEX 83038-100B-01-D，属于 CABLINE®-UA II 40Pin 极细同轴线束，图纸对应产品长度为 200 mm，内部采用 40根 AWG #44、50Ω Micro-Coaxial Cable（极细同轴线），两端为对应的40Pin连接器结构。I-PEX官方资料显示，CABLINE-UA II采用 0.3 mm Contact Pitch、Vertical（Right Angle）连接方向，支持26/32/40/50 Pin，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable；其中40Pin Plug Housing的推荐料号为 20497-040T-30。 对于采购人员而言，询价时建议直接以完整型号 I-PEX 83038-100B-01-D作为基础识别信息，而不是只描述“40Pin极细同轴线”或“CABLINE-UA II线束”，因为同一系列还存在不同Pin数、不同长度以及不同端接结构的产品，型号不完整很容易造成采购规格偏差。

二、极细同轴线束连接器型号如何确认？不要只看连接器外观

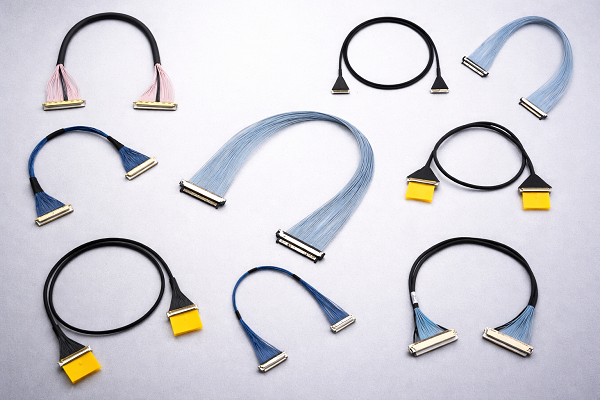

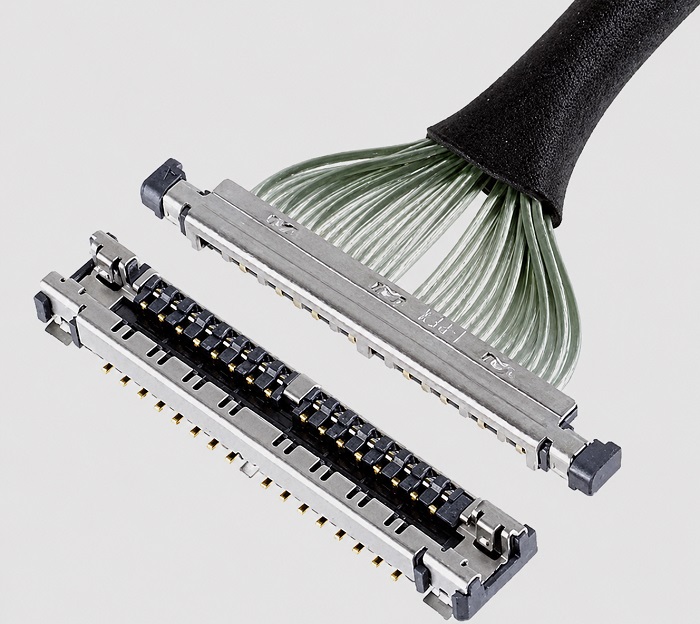

在实际工程替代和采购过程中，“连接器型号如何确认”是非常关键的一步。对于 CABLINE-UA II 这类0.3 mm Pitch的微型连接系统，工程师最好从连接器系列＋Pin数＋连接器类别＋完整Part Number四个层面进行确认。首先确认系列是否为 CABLINE-UA II；其次确认Pin数量，本产品属于40Pin版本；然后进一步确认线材端所使用的连接器组件。对于本款 I-PEX 83038-100B-01-D极细同轴线束，其线材端使用的连接器型号为 20497-040T-30，对应CABLINE-UA II 40Pin Plug Housing；I-PEX官方推荐料号表中明确列出了26P、32P、40P和50P不同版本，例如40Pin Plug Housing为20497-040T-30，40Pin Receptacle则为20498-040E-41，因此在采购连接器或者寻找替代线束时，一定要区分“线材端Plug Housing”和“PCB板端Receptacle”，不能仅凭“20497/20498系列”进行判断。 同时，还要核对线材规格和结构：本产品使用 AWG #44 Micro-Coaxial Cable，而CABLINE-UA II官方资料虽然支持AWG42、AWG44、AWG46等不同线径，但不同AWG对应的电气及机械条件并不完全相同，因此如果客户原设备使用的是AWG44，就不建议简单用AWG42或AWG46直接替换。 对采购而言，最稳妥的确认方法是让供应商根据原始料号、工程图、连接器型号、Pin数、线材AWG及长度进行逐项核对，从而避免出现“连接器系列一样，但Pin数或线材规格不一致”的问题。

三、选型和兼容与替代方案参考及建议：以完整规格匹配为核心

如果客户正在寻找 I-PEX 83038-100B-01-D的替代极细同轴线束，建议不要只进行“型号替换”，而应采用工程规格逐项匹配的方式进行确认。本款产品的关键匹配条件包括 CABLINE-UA II系列、40Pin、0.3 mm Pitch、AWG #44 Micro-Coaxial Cable、50Ω、200 mm线束长度以及对应的线材端连接器20497-040T-30，同时还应根据实际设备结构确认两端出线方向、线束排列、固定方式及端接结构。I-PEX官方样品型号中，同样可以看到40Pin、44AWG Micro-Coaxial Cable存在100 mm、200 mm、300 mm等不同长度，例如官方列出的40Pin、44AWG、200 mm、1-1结构样品型号就是 83038-100B-01-D，因此型号中的长度和端接结构也是进行替代确认的重要依据。 对于需要国产化、供应链优化、第二供应商导入或原有线束替换的客户，我们公司可根据客户提供的原装料号、样品、工程图纸或实物进行规格核对和兼容开发，围绕连接器、AWG线材、阻抗、Pin位、长度及成品结构进行匹配。我们公司可提供：I-PEX 83038-100B-01-D兼容替代线束方案，可针对该型号的 40P、AWG #44极细同轴线、200 mm长度及20497-040T-30线材端连接器进行对应的极细同轴线束制造与替代方案评估。对于工程师而言，如果是新项目导入，建议先确认连接器是否与现有PCB端母座匹配，再确认线材规格及信号要求；对于采购人员而言，则建议在询价单中直接注明完整料号、Pin数、AWG、长度和连接器型号，以便供应商准确报价并减少样品反复确认的时间。

四、面向工程应用的可靠替代：从“能连接”进一步做到“规格匹配”

极细同轴线束的替代并不是简单地把连接器两端接上线材，而是需要同时兼顾尺寸、端接、信号和装配要求。CABLINE-UA II本身采用小型化0.3 mm Pitch结构，官方资料给出的参考传输速度为 5 Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用；实际系统性能仍需要结合线材、长度、PCB及整体信号完整性设计进行评估。 因此，在替代 I-PEX 83038-100B-01-D时，工程师真正需要关注的是“连接器型号是否正确、40Pin是否对应、AWG #44线材是否匹配、50Ω特性阻抗是否满足系统需求、200 mm长度是否符合设备布线空间，以及成品端接结构是否能够正常装配”，采购则需要关注供应稳定性、样品验证、批量一致性和替代后的成本及交期。通过完整规格确认，可以避免仅凭外观或单一尺寸判断兼容性的风险。

I-PEX 83038-100B-01-D是一款40Pin、AWG #44、50Ω Micro-Coaxial Cable、200 mm长度的CABLINE-UA II极细同轴线束；其线材端连接器型号为20497-040T-30。**对于正在寻找国产替代、第二供应商或同规格定制线束的客户，我们公司可提供 I-PEX 83038-100B-01-D兼容替代线束方案，根据客户实际设备和工程要求进行规格确认与产品制造，为工程师选型及采购替代提供更直接的解决方案。
