I-PEX 83037-100B-01-D 40P高速信号传输极细同轴线束替代品

一、面向高密度高速连接的40Pin极细同轴线束方案

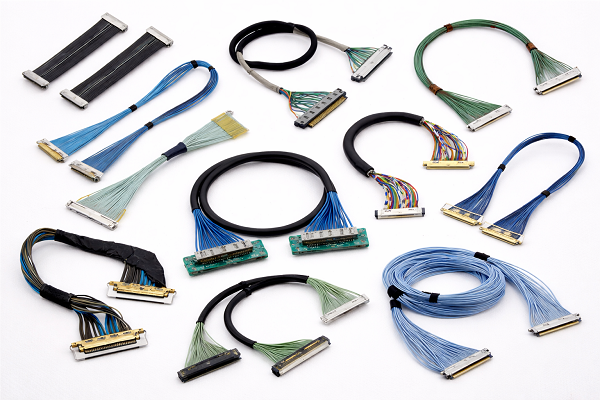

在笔记本电脑、平板电脑、显示模组、摄像头、VR/AR设备及其他空间受限型电子产品中，内部连接线束不仅要满足信号传输要求，还需要兼顾体积、弯折空间、连接器尺寸以及EMI等工程设计要求。针对这类应用，我司专业生产制造极细同轴线束，可根据客户设备结构、连接器规格、Pin数、线材规格及长度要求，开发与国际品牌同系列产品相匹配的兼容替代方案。本次重点介绍的产品型号为 I-PEX 83037-100B-01-D，对应CABLINE-UA II系列40Pin、44AWG Micro-Coaxial线束方案，结构为100mm长度、1-1端接形式；I-PEX官方产品页面同时列出了83037、83038、83039分别对应40Pin、100/200/300mm的1-1线束方案。 对于工程师而言，这类产品的核心价值在于通过极细同轴结构实现多通道信号的高密度布线，同时配合小型化连接器满足设备内部有限空间的安装需求；对于采购人员而言，则可以直接依据原有料号、Pin数、线材AWG、线长及连接器等关键条件进行替代供应商筛选。我司可提供：I-PEX 83037-100B-01-D兼容替代极细同轴线束方案，适用于原有I-PEX同系列线束的国产化替代、第二供应商导入及定制化开发。

二、为什么选择44AWG？从信号、空间与可靠性综合考虑

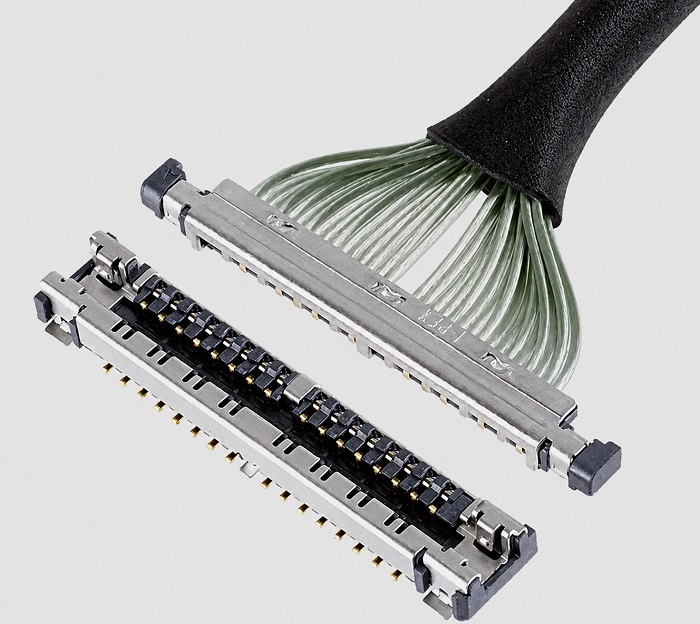

44AWG是本款极细同轴线束的重要规格参数，也是工程师进行替代选型时不能忽略的关键条件。I-PEX CABLINE-UA II官方资料显示，该连接器平台支持AWG42、AWG44、AWG46等Micro-Coaxial线材规格，其中AWG44对应的参考额定电流为0.19A/contact；同时该连接器采用0.3mm Contact Pitch、Vertical Right Angle结构，Mated Height为1.27±0.1mm，并提供26、32、40、50Pin等不同信号数量方案。 本款 I-PEX 83037-100B-01-D采用44AWG极细同轴线，并配套线材端连接器 20497-040T-30，因此在进行兼容替代时，不能只看“40Pin”这一个条件，还需要重点核对44AWG线材、同轴结构、特性阻抗、线径、端接方式、线长、出线方向以及连接器组件等参数。尤其对于高速信号应用，极细同轴线并不是简单地把普通导线做得更细，而是需要从阻抗控制、信号完整性、屏蔽结构及端接工艺等方面进行整体匹配。对于采购人员而言，如果仅按照“40Pin线束”询价，很容易得到外观相似但电气或机械参数并不完全匹配的产品，因此建议在询价时明确提出I-PEX 83037-100B-01-D、40Pin、44AWG、连接器20497-040T-30、100mm、1-1结构等信息，以提高供应商报价和打样的准确性。

三、极细同轴线束不同Pin数方案如何选择？40Pin并非越多越好

在实际产品开发中，极细同轴线束并不是Pin数越多越好，而应该根据设备所需信号数量、PCB空间、连接器尺寸、布线空间及后续扩展需求综合确定。CABLINE-UA II系列提供26Pin、32Pin、40Pin和50Pin方案，官方资料也分别列出了对应的线束型号，因此工程师可以按照实际信号通道需求进行选择。 如果设备只需要较少数量的高速或高频信号，26Pin方案可以优先考虑，以减少连接器占用空间；当信号数量进一步增加，可以选择32Pin；如果显示、摄像、数据及控制等多路信号需要集中连接，40Pin方案则更适合高通道密度应用，本次介绍的 I-PEX 83037-100B-01-D就是40Pin、44AWG、100mm、1-1结构的代表方案；当系统需要更多信号通道时，则可以进一步考虑50Pin方案。需要特别注意的是，Pin数变化不仅意味着“多几根线”，还会影响连接器宽度、PCB焊盘区域、整体线束尺寸以及设备内部布线。因此，工程师在选型时建议按照“实际信号数量→预留通道→PCB空间→线束走向→连接器匹配→高速信号性能”这一逻辑进行判断，而采购人员则可以将原厂Pin数及具体料号作为替代供应商技术确认的基础。对于已经使用CABLINE-UA II 40Pin方案的设备，我司可以围绕原有结构进行兼容开发，并可根据客户实际需求进一步提供26Pin、32Pin、40Pin等不同Pin数的极细同轴线束定制方案。

四、选型和兼容与替代方案参考及建议——从原厂料号快速找到合适替代方案

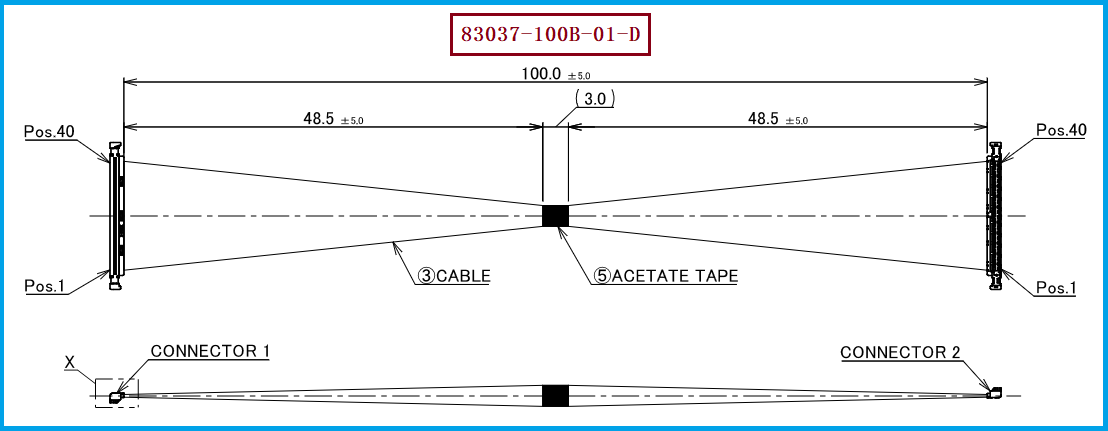

对于正在进行国产替代、降本采购或第二供应商认证的客户，建议不要仅以“极细同轴线”作为采购名称，而应建立完整的型号匹配条件。本款产品的核心识别信息为：极细同轴线束产品料号/型号：I-PEX 83037-100B-01-D；线材端连接器型号：20497-040T-30；线材规格：44AWG；Pin数：40Pin；线束长度：100mm；端接结构：1-1。 I-PEX官方型号资料也明确列出了83037-100B-01-D为40Pin、Micro-Coaxial、44AWG、L=100mm、1-1结构，同时同系列83038和83039分别为200mm和300mm方案。 因此，如果客户当前使用的是83037型号，建议优先按照上述关键参数进行一对一技术核对；如果原设备实际线长不同，则可以进一步根据200mm、300mm等尺寸进行匹配；如果设备信号数量发生变化，则需要重新确认26Pin、32Pin、40Pin或50Pin方案，而不能简单通过增加或减少线芯数量进行替换。对于国产替代项目，我司可根据客户提供的原厂料号、连接器型号、Pin数、AWG、阻抗、线长、端接方式、出线方向及产品图纸进行技术确认、打样和兼容替代开发。我司可提供 I-PEX 83037-100B-01-D 兼容替代线束方案，帮助客户在保持原有设备连接结构和应用需求的基础上，寻找稳定的极细同轴线束供应方案。

极细同轴线束的选型核心并非单纯比较价格，而是要同时关注Pin数、AWG规格、连接器、阻抗、尺寸、端接工艺及信号性能；只有这些关键参数得到合理匹配，才能真正实现从“型号替代”走向“可靠应用替代”。
