I-PEX 82898-100B-02-D 40P高速信号传输极细同轴线束替代品

一、40Pin高密度连接背后的极细同轴线束：从I-PEX 82898-100B-02-D看高速小型化应用

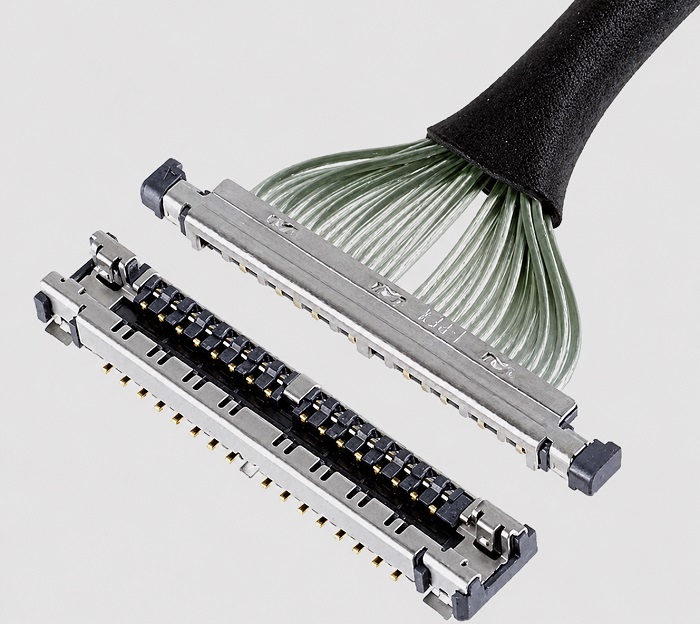

随着笔记本电脑、平板电脑、摄像模组、折叠设备以及其他轻薄型电子产品不断向“小型化、高速化、高密度”方向发展，传统电缆在设备内部的空间适应能力越来越受到限制。对于工程师而言，既要满足有限空间内的布线要求，又要保证多路高速信号稳定传输，极细同轴线束因此成为一种重要的内部高速连接方案。I-PEX CABLINE®-UA II系列就是面向这类应用推出的微型极细同轴连接方案，其连接器采用0.3mm Pitch、Vertical Right Angle结构，支持26Pin、32Pin、40Pin及50Pin等不同配置，官方参考传输能力达到5Gbps/lane NRZ。

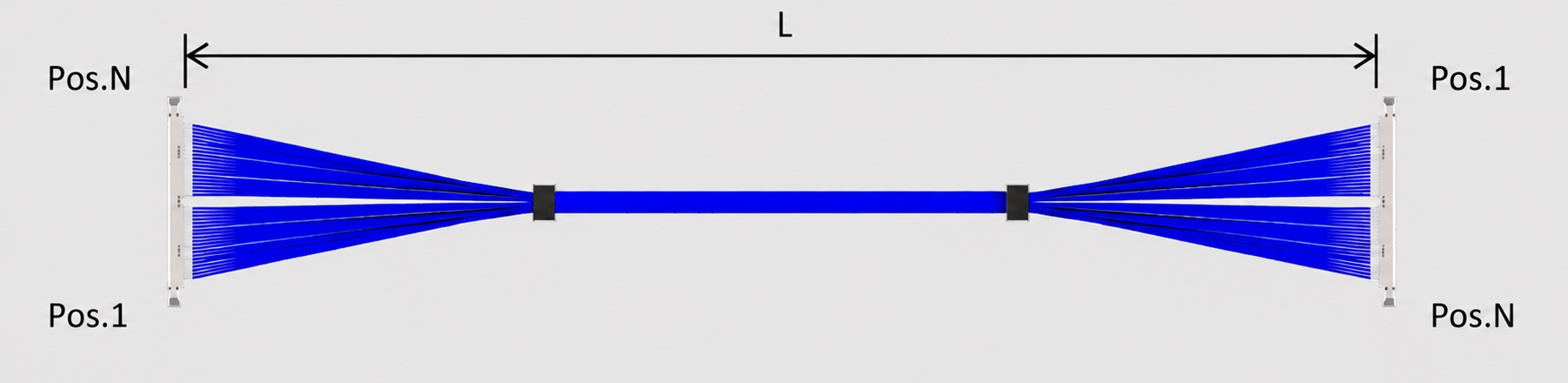

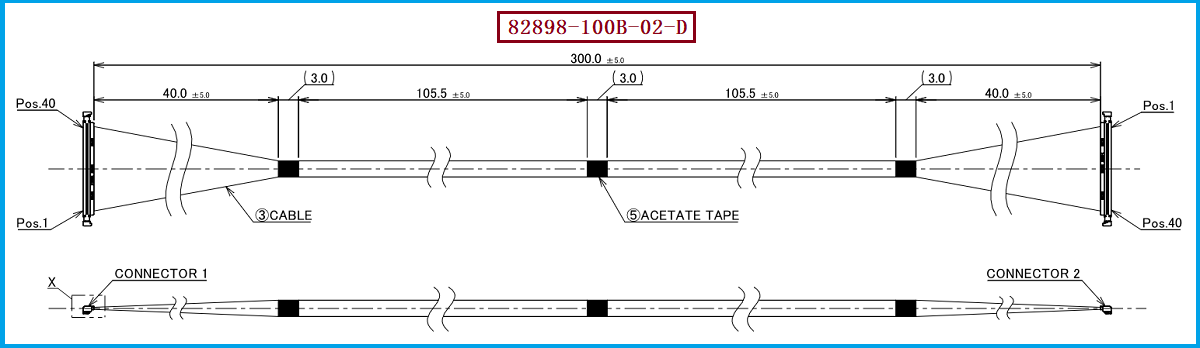

本文重点介绍的产品为I-PEX 82898-100B-02-D极细同轴线束兼容替代方案，对应40Pin Micro-Coaxial Harness应用，使用44AWG极细同轴线材，线材端配套连接器型号为20497-040T-30，线位定义采用1-N结构。对于工程师和采购人员来说，评价这类线束不能只看“连接器能不能插上”，还需要同时确认Pin数量、连接器型号、线材AWG、阻抗、线束长度、线位定义、端部加工、机械尺寸以及高速信号传输性能。I-PEX官方资料显示，CABLINE-UA II系列的Micro-Coax适用规格包括AWG42、AWG44和AWG46，其中44AWG是该系列的重要极细同轴线材规格。

从产品结构来看，40Pin意味着线束需要在非常有限的空间内完成多路信号通道的高密度集成。对于设备内部存在转轴、狭窄通道或者超薄结构的产品，线束外径、柔软性、弯曲能力以及连接器尾部尺寸都会直接影响整机结构设计。I-PEX官方资料还展示了采用约0.29mm外径Micro-Coax加工的CABLINE-UA II 26Pin线束可穿过Φ2.65mm内径空间，这也从侧面体现了此类极细同轴连接方案针对狭小空间和转轴结构的设计价值。

二、为什么极细同轴线芯线导体一定要用高纯铜？44AWG越细，对导体材料越敏感

对于普通低速电缆来说，导体材料可能只是采购成本和基本导电性能之间的选择；但对于44AWG级别的极细同轴线而言，导体已经非常细，导体自身电阻、材料纯度、表面状态以及加工一致性都会更加直接地影响线缆的电气性能。这里所说的“高纯铜”，核心并不是为了制造一个听起来更高级的材料，而是因为极细同轴线的导体尺寸已经非常有限，需要尽可能降低导体电阻和高频传输损耗。

铜具有优良的导电性能。导体纯度越高，通常越有利于保持较低的电阻率；而当导体进一步缩小到极细规格后，在相同长度下，单位长度电阻对材料电阻率变化更加敏感。对于44AWG Micro-Coax而言，如果为了降低成本而采用导电性能明显较差的铜合金或其他替代材料，虽然在低频或简单通断测试中可能仍然“导通”，但在高速信号应用中，导体损耗、发热以及信号完整性方面可能出现更明显的影响。因此，从工程角度而言，高导电率铜材是极细同轴线芯线导体的重要基础。高频同轴传输还会受到“趋肤效应”影响，即频率升高时交流电流趋向导体表面分布，等效交流电阻随频率上升而增加，因此导体的电导率以及表面状态都会影响高频损耗。

对于极细同轴线来说，这一点尤其值得采购人员注意：“44AWG”只是导体规格，并不能完整代表线材品质。 同样标称44AWG的产品，其导体材质、纯度、绞合方式、绝缘结构、屏蔽层结构、外径控制和高频性能可能存在差异。真正用于高速信号传输时，还需要结合50Ω阻抗控制、插入损耗、回波损耗、串扰以及实际工作频率进行综合评价。I-PEX CABLINE-UA II官方资料将44AWG列为Micro-Coax适用规格，并给出USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP等参考应用，但这些属于连接器产品的参考应用，实际线束能否达到对应信号性能仍需要结合具体线材、长度、连接器端接和整机SI设计验证。

因此，在开发或采购I-PEX 82898-100B-02-D兼容替代极细同轴线束时，不建议仅以“外径一样、AWG一样、连接器一样”作为判断标准。真正有价值的替代方案，应当从导体材料、高频电气性能、线材结构、端接一致性和批次稳定性等多个维度进行验证。我们的极细同轴线束制造方案正是围绕这些关键指标进行设计和生产，帮助客户在满足空间要求的同时兼顾高速信号传输和批量生产一致性。

三、I-PEX 82898-100B-02-D选型和兼容与替代方案参考及建议：工程师与采购人员应重点核对这些参数

对于正在使用或准备导入I-PEX 82898-100B-02-D的客户而言，兼容替代并不是简单更换一根线，而是需要建立完整的产品参数对应关系。本产品的关键识别信息包括：极细同轴线束产品型号为I-PEX 82898-100B-02-D，线材端使用连接器型号为20497-040T-30，线材规格为44AWG，线位定义为1-N，连接器属于CABLINE-UA II 40Pin体系。 I-PEX官方资料显示，该系列40Pin产品属于0.3mm Pitch微型连接方案，Mated Height约为1.27±0.1mm，Depth约2.9mm，Width按照5.0+(0.3×Pin Count)mm计算，并支持AWG42/AWG44/AWG46 Micro-Coax。

在实际替代开发过程中，工程师首先应确认连接器机械兼容性，包括40Pin数量、0.3mm Pitch、插合高度、连接方向、出线方向以及连接器尾部空间；其次应确认线材参数，包括44AWG、特性阻抗、导体材料、绝缘层、屏蔽层、外径以及弯曲性能；再次需要确认线位定义和两端对应关系，尤其是本方案采用的1-N线位定义，避免因端部方向或Pin Assignment理解错误而造成整机信号连接异常。对于高速信号应用，还应根据实际应用速率进行插损、回损、阻抗及串扰等信号完整性测试，而不能仅通过导通测试判断产品是否合格。

采购人员在进行国产替代供应商评估时，则应重点关注供应商是否真正具备极细同轴线束批量制造能力，而不仅仅是具备普通电子线束组装能力。极细同轴线束涉及超细导体处理、同轴结构控制、精密端接、连接器组装、尾部固定以及电气检测等多个环节，任何一个环节的一致性不足，都可能影响最终线束性能和良率。尤其对于44AWG极细同轴线，导体更加纤细，对生产设备、工艺窗口和过程控制提出了更高要求。

基于上述选型逻辑，我们公司可提供I-PEX 82898-100B-02-D兼容替代线束方案，针对客户现有I-PEX CABLINE-UA II 40Pin极细同轴线束应用，可根据实际产品图纸和技术要求，对44AWG极细同轴线材、20497-040T-30连接器、1-N线位定义、线束长度、端部结构及相关电气性能进行匹配开发，为客户提供从样品验证到批量生产的极细同轴线束兼容替代解决方案。

需要特别说明的是，兼容替代的最终判定应以双方确认的工程图纸、连接器实配测试、线材规格书及实际电气/机械验证结果为准。I-PEX官方资料也提示，标准Harness的料号与具体Harness规格相关，如果需要变更Harness规格，则Part Number也需要相应更新。因此，在实际项目中，我们建议客户提供原线束实物、工程图、连接器料号或整机接口要求，由工程团队进行一对一参数核对和兼容性评估。

四、极细同轴线束不仅是“细”，更是材料、结构、工艺和信号完整性的综合竞争

对于工程师而言，一款优秀的极细同轴线束需要同时解决“空间”和“信号”两个问题；对于采购人员而言，则还需要进一步考虑供应稳定性、批量一致性、质量控制和国产替代后的综合成本。以I-PEX 82898-100B-02-D这类40Pin、44AWG Micro-Coax线束为例，产品看起来只是一束非常纤细的电缆，但内部实际上涉及高纯度导体、介质绝缘、同轴屏蔽、阻抗控制、精密端接以及微型连接器组装等多个技术环节。任何一个环节发生偏差，都可能影响最终的高速信号性能。

特别是在高速数字信号不断提升的今天，极细同轴线束已经不能仅按照传统“导通、绝缘、耐压”的普通线束思路进行评价。导体材料决定基础导电性能，绝缘材料和几何结构影响传输特性，同轴屏蔽结构关系到抗干扰能力，而连接器端接和Pin定义则决定线束能否真正与设备实现稳定连接。高频电流的趋肤效应也意味着频率越高，导体表面的电气特性越值得关注，因此高导电率、稳定一致的导体材料对于微型高速同轴线缆具有重要意义。

对于需要替代I-PEX CABLINE-UA II系列线束的客户，我们不仅关注“能否替代”，更关注“替代后能否稳定使用”。围绕I-PEX 82898-100B-02-D、44AWG、40Pin、20497-040T-30、1-N这一具体产品配置，我们可以根据客户实际使用需求进行兼容替代开发，并结合线束长度、连接器结构、线材性能和应用环境进行针对性优化。对于笔记本电脑、显示模组、摄像设备、转轴设备以及其他空间受限型高速电子产品，这种以工程参数为基础的替代开发方式，更有利于降低客户导入风险。

极细同轴线束的价值，从来不只是“做得足够细”，而是在有限空间内实现稳定、高密度、高速信号连接。 对于I-PEX 82898-100B-02-D这类40Pin、44AWG Micro-Coax线束而言，连接器兼容、1-N线位定义、线材规格、导体材料、阻抗控制、端接工艺及批量一致性都是工程选型和采购评估中不可忽视的因素。
