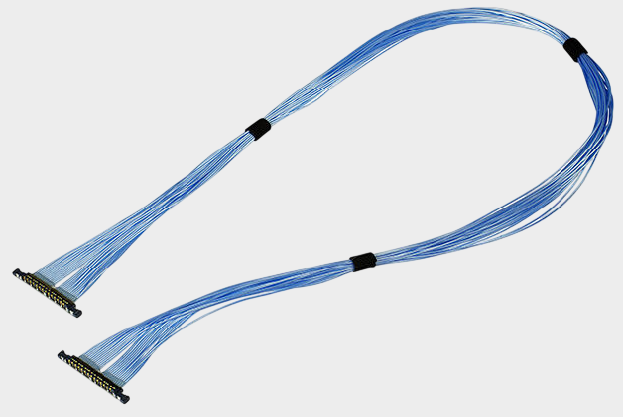

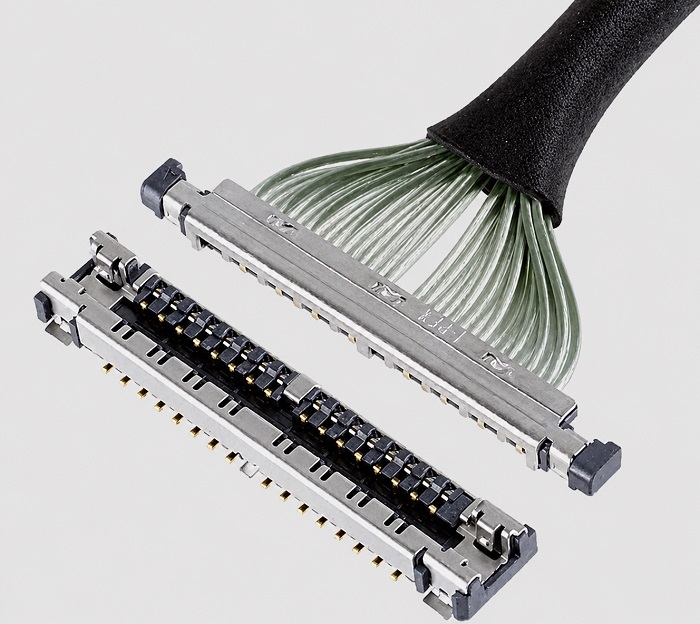

I-PEX 81467-100B-02-D 40P高速信号传输极细同轴线束替代品

一、从高端设备的“小空间、高速率”需求，看极细同轴线为什么越来越重要

随着笔记本电脑、平板电脑、VR/AR设备、工业摄像设备以及其他高端电子产品不断向轻薄化、小型化和高性能方向发展，设备内部留给连接线束的空间越来越有限，但与此同时，显示、摄像和高速数据传输对信号通道数量及传输性能的要求却越来越高。在这种“空间越来越小、信号越来越多、速率越来越高”的矛盾下，极细同轴线凭借更小的线径、高密度布线能力、良好的信号屏蔽能力以及较高的柔韧性，逐渐成为高端电子设备内部高速信号连接的重要解决方案。I-PEX官方对CABLINE®-UA II系列的定位，同样强调了0.3mm间距、小型连接器、适合狭小空间以及穿越转轴等特点；其系列产品可匹配AWG 42、44、46 Micro-Coaxial Cable，并提供26P、32P、40P、50P等不同Pin数方案。

与普通电线或普通排线相比，极细同轴线的价值不仅在于“细”，更在于能够在有限空间中兼顾信号传输、屏蔽、柔性和高密度连接。尤其在笔记本屏幕转轴、摄像头模组以及空间狭窄的高速信号连接区域，线束需要随着设备结构进行弯曲、穿行和布局，传统较粗线材往往会受到空间占用、布线半径和信号干扰等因素限制。以CABLINE-UA II为例，I-PEX官方资料显示，其连接器采用0.3mm Contact Pitch，配合高度约1.27±0.1mm，连接器深度约2.9mm，并针对穿越转轴的应用进行了设计；官方参考示例中，采用外径约0.29mm同轴线制作的26Pin线束可通过内径Φ2.65mm的转轴或软管。

二、I-PEX 81467-100B-02-D：40P、44AWG、50Ω极细同轴线束的工程参数解析

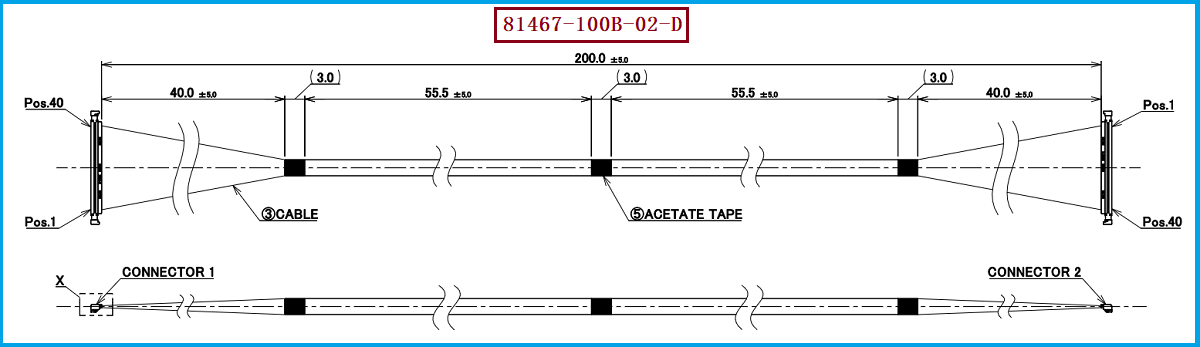

针对工程师进行产品设计、打样和BOM选型，以及采购人员进行国产化替代、供应商开发和成本优化，我司可提供与I-PEX 81467-100B-02-D对应的兼容替代极细同轴线束方案。根据I-PEX官方81467工程图，该型号属于CABLINE®-UA II 40P HARNESS，标准线束长度为200.0±5.0mm，内部采用40根AWG #44、50Ω、蓝色Micro-Coaxial Cable，两端使用CABLINE-UA II系列连接结构；图纸BOM中明确列出了线材端Housing Ass'y型号为20497-040T-30，数量2个，同时配套2679-040-10 Metal Cover，并采用UV Glue进行Bonding、黑色Acetate Tape进行线束固定。

从Pin定义来看，这款40P线束并非简单的两端同号直连，而是采用对应位置的反向编号关系，图纸明确显示Connector 1的40Pin对应Connector 2的1Pin，Connector 1的39Pin对应Connector 2的2Pin，以此类推，Connector 1的1Pin对应Connector 2的40Pin。对于工程师而言，这意味着进行兼容替代设计时，不仅要确认“40Pin”和“200mm”这些表面参数，更需要确认连接器型号、Pin Assignment、线材规格、出线结构以及端接工艺；对于采购人员而言，则应避免仅按照连接器外观或Pin数量进行替代，否则即使能够完成物理装配，也不代表能够满足原设备的电气及结构要求。原厂图纸同时给出了AC100V耐压、最大2.0mA漏电流、DC100V条件下绝缘电阻≥50MΩ，以及Harness最高工作温度80℃等成品要求。

我司可提供：I-PEX 81467-100B-02-D 兼容替代线束方案。在连接器端，我司可根据该产品采用的20497-040T-30进行对应的线束开发；该CABLINE-UA II系列连接器可适配的Micro-Coaxial Cable规格包括42AWG、44AWG、46AWG，因此在实际项目中，可以结合设备内部空间、信号传输要求、机械强度及线束结构，对不同AWG规格进行工程评估。需要特别说明的是，81467-100B-02-D原图纸指定的是44AWG、50Ω线材，42AWG和46AWG属于20497-040T-30所在CABLINE-UA II系列支持的线材规格，并不意味着原81467型号可以不经验证直接更换为其他AWG。

三、选型和兼容与替代方案参考及建议：工程师和采购如何判断是否适合替代

对于需要寻找I-PEX 81467-100B-02-D替代产品的客户，建议不要只看“连接器能不能插上”，而应从连接器、Pin数、线材AWG、阻抗、长度、端接方向、线束成型以及电气性能几个维度进行综合确认。首先，如果原设计采用的是CABLINE-UA II 40P结构，那么连接器端重点确认20497-040T-30等对应组件，并核对其配套的40Pin结构；其次，线材规格需要根据原设备设计进行确认，81467-100B-02-D原图纸采用的是AWG44、50Ω Micro-Coaxial Cable，而20497-040T-30对应的CABLINE-UA II系列可适配42AWG、44AWG、46AWG，因此在新项目或国产化设计中，可以根据空间、柔韧性、信号和可靠性需求进行选型。

在长度和结构方面，I-PEX官方资料显示，CABLINE-UA II标准Harness还提供不同Pin数及100mm、200mm、300mm等长度方案；其中40Pin 200mm标准Harness对应的型号正是81467-100B-02-D。因此，对于采购替代，建议优先按照原产品的Pin数量+线材规格+长度+连接器+两端方向/Pin Assignment建立完整的替代规格，而不是单纯按照料号寻找“看起来相似”的产品。对于工程开发，我司可根据客户提供的原装样品、工程图纸、BOM或实物尺寸，对极细同轴线材、端接结构及线束尺寸进行匹配开发，并针对具体应用进一步确认信号完整性及可靠性要求。I-PEX官方也明确指出，其标准Harness料号仅在对应Harness规格下有效，如需变更Harness规格，需要相应更新Part Number，因此实际替代项目同样应建立在具体规格确认和样品验证基础上。

对于采购人员而言，采用兼容替代方案的价值不仅体现在供应渠道增加，更重要的是可以在保持原有设备连接方案和安装结构的基础上，进一步推进供应链国产化、降低采购成本、缩短交期并提高供应保障能力。而对于工程师而言，真正有价值的替代方案应当做到“尺寸可匹配、连接器可配合、线材参数相符、Pin定义正确、端接可靠，并能够通过实际设备验证”。因此，我司并非简单提供一根“相同长度的细线”，而是围绕极细同轴线束成品进行针对性的兼容替代开发。

四、面向高端电子设备的极细同轴线束制造能力与替代价值

高端设备越来越多地采用极细同轴线，并不是单纯追求线材直径更小，而是在有限空间内同时解决高速信号传输、高密度布线、EMI控制、柔性走线以及轻薄化设计等多个工程问题。CABLINE-UA II系列官方资料显示，其0.3mm Pitch连接器可提供26P、32P、40P、50P等多种信号数量配置，并以5Gbps/lane NRZ作为参考传输速度；同时，其产品结构强调适合小型连接器空间以及穿越转轴的应用。

基于极细同轴线束在高端电子设备中的应用需求，我司专注于极细同轴线束的生产制造及兼容替代开发，可围绕客户的连接器型号、Pin数量、AWG规格、阻抗、长度、出线方向和实际安装空间进行产品开发。针对本次介绍的I-PEX 81467-100B-02-D，我司可提供相应的兼容替代线束方案，重点面向采用CABLINE-UA II 40P、20497-040T-30连接器以及Micro-Coaxial Cable的设备应用，为工程师提供选型和打样支持，也为采购人员提供国产化替代供应方案。

I-PEX 81467-100B-02-D是一款典型的40P、200mm、AWG44、50Ω极细同轴线束，其核心价值在于通过极细Micro-Coaxial Cable与小型高密度连接器的组合，在有限空间内实现多通道高速信号连接。对于正在寻找原厂线束替代、国产化供应或定制开发方案的客户，除了确认产品料号，更应该从连接器、AWG、阻抗、Pin Assignment、长度和端接结构等关键参数进行系统匹配。我司可提供I-PEX 81467-100B-02-D兼容替代线束方案**，助力客户在高端电子设备、显示模组、摄像设备及其他空间受限型高速信号应用中实现更灵活的极细同轴线束选型与供应。
