I-PEX 82897-100B-02-D 40P高速信号传输极细同轴线束替代品

一、40PIN 0.3mm超细间距设计，满足高密度设备内部连接需求

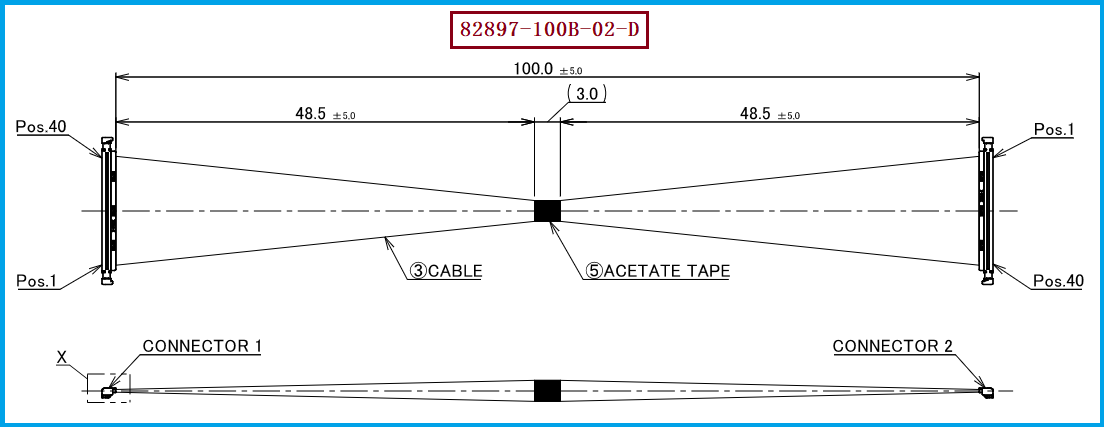

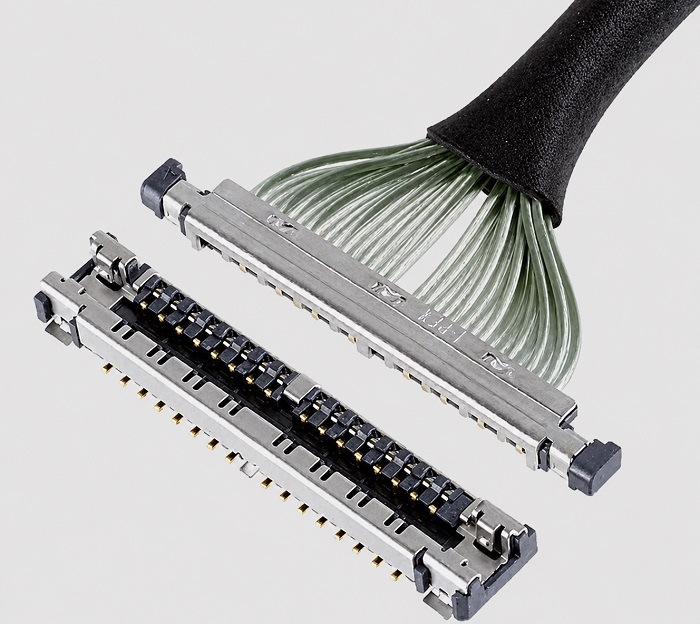

在笔记本电脑、平板电脑、显示模组、摄像设备、VR/AR设备以及其他空间受限型电子设备中，内部连接线束不仅需要承担多路信号传输任务，还需要尽可能减少占用空间、降低线束整体尺寸。针对这类应用需求，I-PEX CABLINE®-UA II系列采用0.3mm超细Pitch、垂直直角型结构以及小型化Plug设计，适合对安装空间和信号连接密度要求较高的设备。I-PEX官方资料显示，该系列提供26PIN、32PIN、40PIN和50PIN等不同规格，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable。 本文所对应的极细同轴线束产品型号为 I-PEX 82897-100B-02-D，采用 40PIN、0.3MM间距的CABLINE-UA II系列连接方案，线材端使用的连接器型号为 20497-040T-30，线束内部采用 AWG#44极细同轴线。对于工程师而言，这类结构的核心价值在于利用更小的连接器Pitch和更细的同轴线，在有限空间内实现更多信号通道的集中连接；对于采购人员而言，则可以根据现有设备所使用的连接器系列、Pin数、线径、线束长度以及出线结构，对对应替代方案进行快速筛选。

二、AWG#44极细同轴线，不只是“更细”，更适合多路高速信号传输

与普通电线或普通多芯线束相比，Micro-Coaxial Cable的优势并不只是线径更小，其同轴结构能够为高速信号传输提供更加明确的信号路径和屏蔽结构。本文对应的 82897-100B-02-D采用 AWG#44 Micro-Coaxial Cable，PDF图纸所示线材为50Ω规格；而I-PEX官方Micro-Coaxial Cable资料显示，44AWG Micro-Coaxial Cable可提供45Ω和50Ω等不同阻抗规格，因此实际替代开发时，应以具体线材结构、阻抗要求、线束长度及终端应用进行匹配，而不能仅依据AWG规格判断高速性能。 那么，极细同轴线适用于哪些高速协议？ 从I-PEX CABLINE-UA II相关资料所列的参考应用来看，这类Micro-Coaxial连接方案可用于 USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP以及MIPI相关高速信号应用；其中I-PEX资料给出的参考传输能力包括USB 3.1 Gen1约5Gbps/lane、V-by-One HS 1.4约4Gbps/lane、HDMI 1.3约3.4Gbps/lane。需要特别说明的是，这些属于连接器/线束方案的参考应用，并不意味着只要使用极细同轴线就一定能够达到对应协议的最高速率，实际信号完整性还需要综合考虑Micro-Coax阻抗、插入损耗、回波损耗、串扰、线束长度、连接器端接质量以及PCB走线等因素。因此，对于工程师来说，选择极细同轴线束时应从“线材+连接器+端接+整机SI”整体进行评估，而不是单独看线材外径。

三、选型和兼容与替代方案参考及建议：从料号、连接器到线材参数逐项确认

对于正在进行国产替代、第二供应商导入或原有线束成本优化的工程师和采购人员而言，I-PEX 82897-100B-02-D可以作为明确的参考对象。首先需要确认线束端连接器是否匹配 20497-040T-30，其次确认连接器为40PIN、0.3MM Pitch，同时确认所使用的极细同轴线为AWG#44；如果原应用对高速信号有明确要求，还应进一步确认线材阻抗，例如原图纸对应的50Ω规格，以及线束长度、两端Pin对应关系、出线方向、Bonding固定方式和胶带固定方式等。I-PEX官方资料显示，CABLINE-UA II属于0.3mm Pitch、Vertical Right Angle结构，并提供40PIN等多种规格；其官方标准Harness也包含40Pin Micro-Coaxial 44AWG方案。 对于替代项目，不建议只根据“连接器外形相似”直接替换，而应按照连接器型号→PIN数量→Pitch→AWG→阻抗→线束长度→端接结构→电气性能→整机信号完整性的顺序进行确认。我们公司可提供：I-PEX 82897-100B-02-D兼容替代线束方案，可围绕40PIN、0.3MM间距、AWG#44极细同轴线及对应线材端连接器结构进行产品开发与制造，为采用CABLINE-UA II类似连接方案的客户提供极细同轴线束兼容替代、样品打样及批量制造支持。对于采购端而言，可通过提供原产品料号、连接器型号、线材规格、长度及实物样品等信息，由我司进一步进行规格确认和替代可行性评估。

四、面向高速、小型化设备的极细同轴线束制造方案

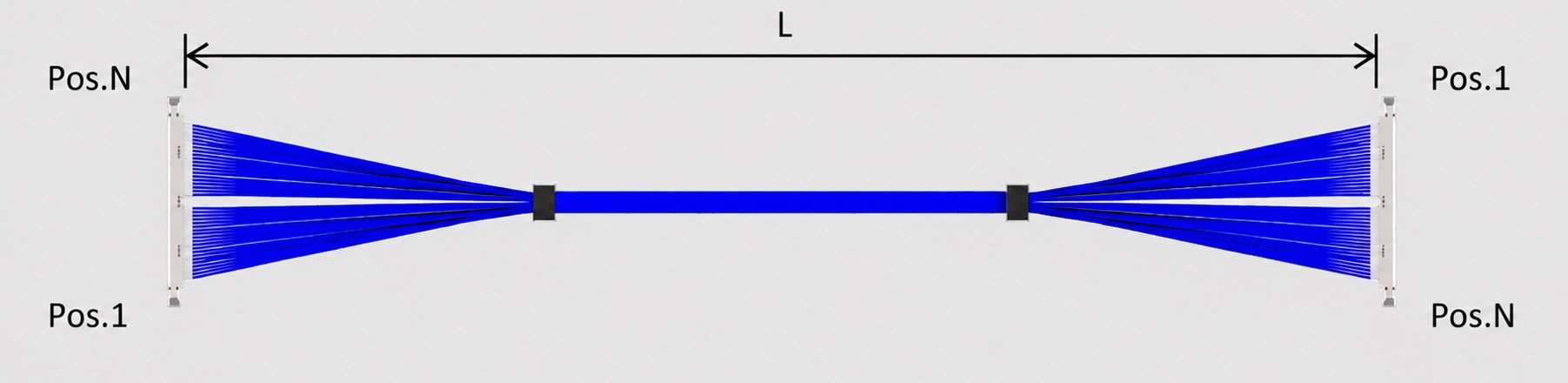

从实际产品设计角度来看，I-PEX 82897-100B-02-D所代表的不仅是一条普通连接线，而是一种围绕“小型化、高密度、多路高速信号传输”需求形成的Micro-Coaxial线束方案。40根AWG#44极细同轴线与40PIN、0.3MM间距连接器进行精密端接，可以在较小的设备内部空间内实现多通道信号连接；CABLINE-UA II本身还采用屏蔽和多点接地设计，有利于高速信号应用中的EMI控制。 对于笔记本显示模组、摄像头、显示设备、VR/AR、小型化电子设备等需要高密度内部连接的应用，可以根据具体产品结构对线束长度、端接形式和线材参数进行针对性设计。对于希望降低单一品牌供应风险、寻找第二供应商或开展国产化替代的客户，我司可依照客户提供的原厂料号、图纸或实物样品进行极细同轴线束方案评估，并重点围绕机械兼容、电气匹配、高速信号传输和批量制造一致性进行验证。需要说明的是，“兼容替代”应以实际样品测试和终端设备验证结果为最终依据，具体替代程度需要根据客户应用条件确认。

I-PEX 82897-100B-02-D是一款以CABLINE®-UA II系列为基础的40PIN极细同轴线束参考方案，其核心特征包括40PIN、0.3MM Pitch、AWG#44 Micro-Coaxial Cable以及面向高速信号连接的小型化结构。极细同轴线束不仅能够帮助电子设备实现更高的内部布线密度，也适用于USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP、MIPI等高速信号应用场景。对于需要原厂线束替代、国产化导入、第二供应商开发或定制化线束生产的客户，我司可提供 I-PEX 82897-100B-02-D兼容替代线束方案，并根据具体连接器、AWG规格、阻抗、长度及端接要求进行产品开发与制造，为工程师提供可验证的技术方案，为采购人员提供更加灵活的供应链选择。
