一、50Pin高密度连接方案：聚焦I-PEX 82864-100B-02-D极细同轴线束

在高速电子设备不断向轻薄化、高集成度发展的今天，设备内部的高速信号连接对线束的尺寸、阻抗、屏蔽性能以及连接可靠性提出了更高要求。对于工程师而言，线束已经不只是“把两个连接器连起来”，而是高速信号链路中的重要组成部分；对于采购人员而言，则需要同时关注原厂料号、连接器匹配、线材规格、线位定义以及供应稳定性等因素。针对这类需求，我公司可提供 I-PEX 82864-100B-02-D 兼容替代线束方案，面向需要国产化、供应链优化或第二供应商导入的客户提供极细同轴线束制造服务。

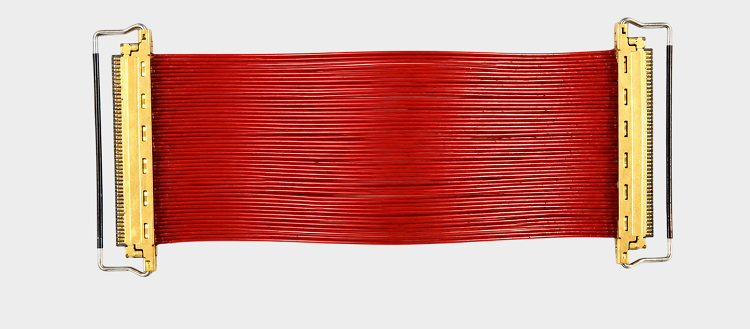

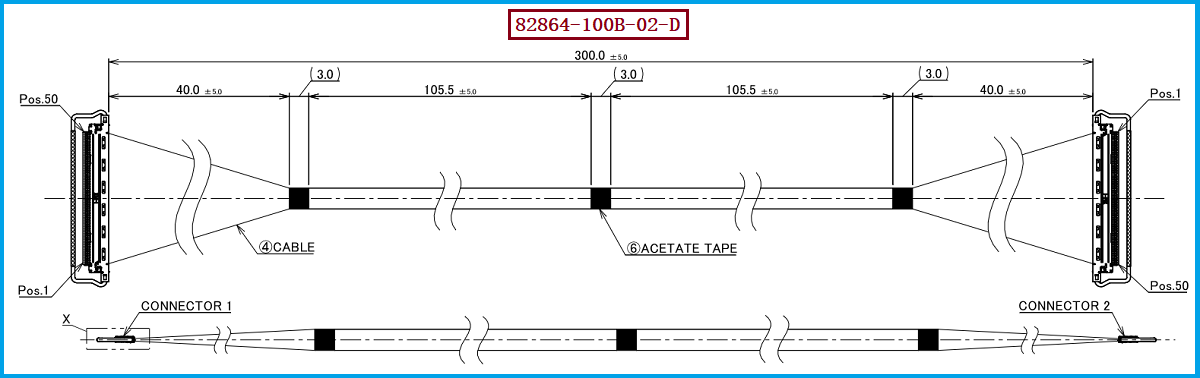

本次重点对应的产品型号为 I-PEX 82864-100B-02-D，属于 I-PEX CABLINE®-CA 系列极细同轴线束产品。根据产品图纸，该线束采用 **50Pin Micro-Coaxial Cable（极细同轴线）**结构，线材规格为 40AWG、50Ω，标准线长为 300mm，线位定义采用 1-N 方式。线材端连接器采用 I-PEX 20634-150T-02，配合CABLINE-CA系列连接结构，实现高密度、低空间占用的高速内部信号连接。对于工程师来说，这种方案的价值在于能够在有限的设备内部空间中布置较多高速信号通道；对于采购人员来说，明确到具体料号、连接器型号、线径及线位定义，则更有利于进行BOM核对、样品验证和替代供应商导入。

二、为什么极细同轴线束长度会影响信号质量？300mm并不只是一个尺寸参数

在高速信号传输系统中，线束长度并不是单纯影响“能不能装进去”的机械参数，同时也会影响整个链路的电气性能。随着信号速率提高，信号在传输过程中的衰减、反射、串扰以及阻抗连续性都会更加值得关注。对于 40AWG极细同轴线而言，其本身具有较小的外径和较高的布线灵活性，同时通过同轴结构为高速信号提供屏蔽环境；但当传输距离不断增加时，信号仍然需要经历更长的传播路径，因此插入损耗和高频衰减通常会随长度增加而更加明显。对于工程师而言，不能简单地认为“同样的线材，长度增加一倍，信号质量也只是下降一点”，而应结合实际传输速率、工作频率、线缆结构、连接器以及整机链路预算进行综合评估。

以本次 82864-100B-02-D 为例，其标准线长为 300mm。在实际高速设计中，300mm属于设备内部连接中比较常见的线束长度，但并不意味着所有应用都可以随意增加或减少线长。线长变化可能带来传播损耗、时延以及阻抗连续性方面的变化，而连接器与线缆之间的过渡区域同样可能成为高速链路中的关键位置。因此，工程师在进行线束选型时，应将“长度、线径、阻抗、连接器和信号速率”作为一个完整系统进行评估。尤其当设备采用高速显示、高速摄像、高带宽数据传输等应用时，更需要避免仅以机械长度作为选型依据。对于采购人员而言，如果替代方案需要调整300mm标准长度，也建议在打样阶段同步进行实际信号测试，而不是仅依据外观和尺寸判断兼容性。

三、工程师与采购人员如何进行选型：兼容与替代方案参考及建议

针对 I-PEX 82864-100B-02-D 的兼容替代，建议工程师首先确认设备端连接器及PCB布局是否与CABLINE-CA体系相匹配，再核对线束的Pin数量、线位定义、线材规格和长度。本产品对应 50Pin、40AWG、50Ω Micro-Coaxial Cable、300mm、1-N，线材端使用 I-PEX 20634-150T-02。其中，“1-N”线位定义尤其值得注意，因为替代线束不能只做到“50根线都接通”，还需要确保两端对应关系与原设计一致，否则即使机械上能够安装，也可能造成信号通道错位。对于工程师来说，建议在替代开发阶段重点核验连接器尺寸及对插关系、50Pin线位定义、线缆阻抗、线长公差、端部加工及固定结构，并结合实际设备进行高速信号完整性验证。

对于采购人员而言，如果目标是寻找原厂之外的稳定供应渠道，可以将 I-PEX 82864-100B-02-D 作为基准型号，从“连接器型号+线材规格+Pin数+长度+线位定义+电气性能”几个维度建立替代规格，而不是单纯以“同轴线束”作为采购描述。我公司可提供 I-PEX 82864-100B-02-D兼容替代线束方案，可根据客户实际应用需求进行极细同轴线束的打样、规格确认及批量制造，为需要国产替代、供应链多元化以及长期稳定供货的客户提供配套支持。对于存在不同长度、不同走线方式或特殊端部结构需求的项目，也建议在正式量产前完成样品确认和电气性能验证，以确保替代线束真正满足整机应用要求。

四、从“能连接”到“稳定高速传输”：极细同轴线束的真正价值

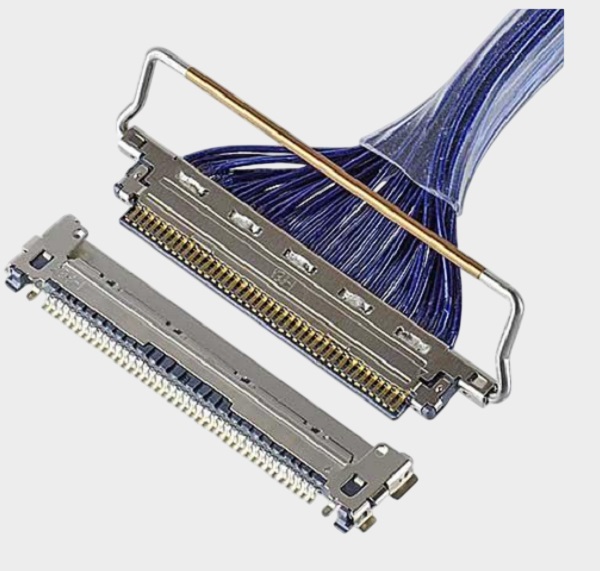

对于高速电子设备而言，优秀的极细同轴线束并不是简单地把连接器和细线组合在一起，而是需要同时兼顾信号传输、空间布局、机械可靠性以及生产一致性。CABLINE®-CA系列采用 0.4mm接触间距、水平对插结构以及机械锁扣设计，并支持Micro-Coaxial Cable等多种线缆方案；相关产品资料显示，该系列面向高速、小型化和高密度内部连接应用。对于采用 40AWG极细同轴线的50Pin线束而言，更需要制造端具备稳定的端部处理、线序控制、焊接及固定工艺能力，因为线材越细，制造过程中的一致性控制就越重要。

因此，针对 I-PEX 82864-100B-02-D 这一典型50Pin、40AWG、300mm、1-N极细同轴线束产品，工程师关注的是高速信号链路是否稳定、线长和阻抗是否满足设计要求，采购人员关注的则是规格是否准确、替代是否可靠以及供应是否稳定。我公司专注于极细同轴线束的生产制造与兼容替代，可围绕客户实际产品需求提供对应的 I-PEX 82864-100B-02-D兼容替代线束方案。从连接器匹配、40AWG极细同轴线材、50Pin线位定义，到线长及线束装配工艺，我们致力于帮助客户降低替代开发难度，在满足产品结构要求的同时，为高速电子设备内部连接提供可靠的线束解决方案。

I-PEX 82864-100B-02-D 是一款典型的高密度极细同轴线束方案，其核心规格包括 50Pin、40AWG、50Ω、300mm以及1-N线位定义，线材端采用 I-PEX 20634-150T-02 连接器。对于高速应用而言，线束长度不仅关系到机械装配空间，也与信号衰减、传输时延及整体信号完整性密切相关，因此选型时需要从整条高速链路进行综合评估。面对原厂替代、国产化采购及第二供应商开发需求，我公司可提供 I-PEX 82864-100B-02-D兼容替代线束方案，以极细同轴线束专业制造能力，为工程师和采购人员提供更加灵活的高速线束供应选择。
