I-PEX 82865-100B-02-D 60P高速信号传输极细同轴线束替代品

一、面向高速电子设备应用的极细同轴线束解决方案，满足高密度连接需求

随着笔记本电脑、AI设备、工业视觉、智能机器人、AR/VR设备以及高性能计算设备不断向轻薄化、高速化方向发展，设备内部对于高速信号传输线束提出了更高要求。传统FPC线束在高速传输、大带宽应用环境下，容易受到信号衰减、串扰以及阻抗波动等因素影响，而采用微型同轴结构设计的极细同轴线束凭借优异的信号完整性、抗干扰能力以及灵活布线能力，逐渐成为高速内部连接的重要解决方案。

基于I-PEX CABLINE-CA系列极细同轴连接方案，我司针对市场应用需求开发了兼容替代方案，可提供 I-PEX 82865-100B-02-D兼容替代极细同轴线束方案，满足客户在高速显示、高速摄像、工业设备及精密电子产品中的线束应用需求。

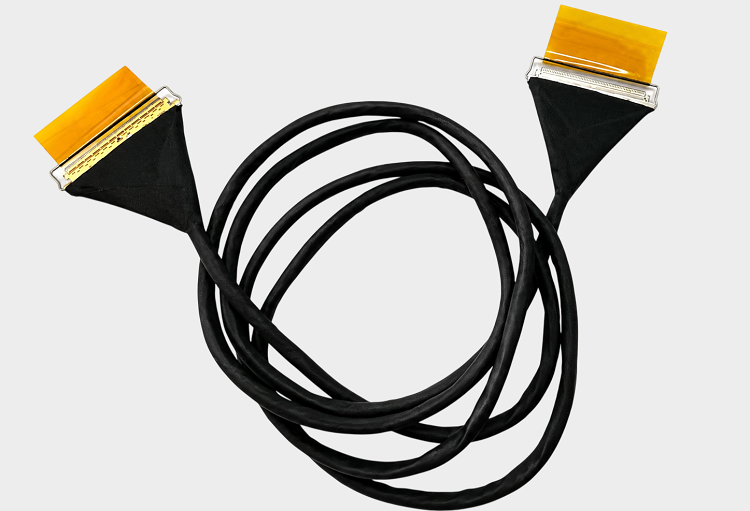

该款极细同轴线束产品采用与I-PEX CABLINE-CA系列匹配的连接方案，线材端连接器采用 20634-160T-02，支持高密度60Pin连接结构，可适配多种极细同轴线规格，包括 36AWG、38AWG、40AWG、42AWG、44AWG，能够根据客户产品空间、传输速率以及电气性能需求进行灵活选型。

二、为什么极细同轴线束的阻抗匹配如此重要？高速信号稳定传输的关键因素

在高速电子设备内部连接中，极细同轴线束不仅承担信号传输功能，更承担着维持高速信号完整性的关键作用。其中，阻抗匹配（Impedance Matching）是决定极细同轴线束性能的重要技术指标之一。

高速数字信号在传输过程中，本质上是一种高频电磁波。当连接器、线缆、PCB走线之间的阻抗存在差异时，信号会发生反射现象。例如，极细同轴线束的特性阻抗与主板端高速线路阻抗不匹配，会导致信号能量无法完全传输，从而产生：信号反射增加、眼图质量下降、数据误码率提升、高速接口稳定性降低等问题。尤其是在USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口应用环境中，随着传输速率不断提升，信号周期越来越短，任何微小的阻抗变化都会对系统性能产生明显影响。

因此，高品质极细同轴线束需要从多个环节进行阻抗控制，包括：线材结构设计、导体尺寸控制、绝缘材料选择、屏蔽层设计、连接器端子结构匹配以及生产过程一致性控制。

我司在极细同轴线束制造过程中，通过严格控制线材加工精度、端接工艺以及整体组装一致性，帮助客户实现稳定可靠的高速信号传输性能，为高速电子设备提供可靠连接保障。

三、I-PEX 82865-100B-02-D兼容替代方案，满足工程设计与采购选型需求

针对采用I-PEX CABLINE-CA系列连接方案的客户，我司提供 I-PEX 82865-100B-02-D兼容替代极细同轴线束方案，帮助客户降低供应链风险，同时满足产品性能、可靠性以及量产交付需求。

该方案主要参数参考如下：

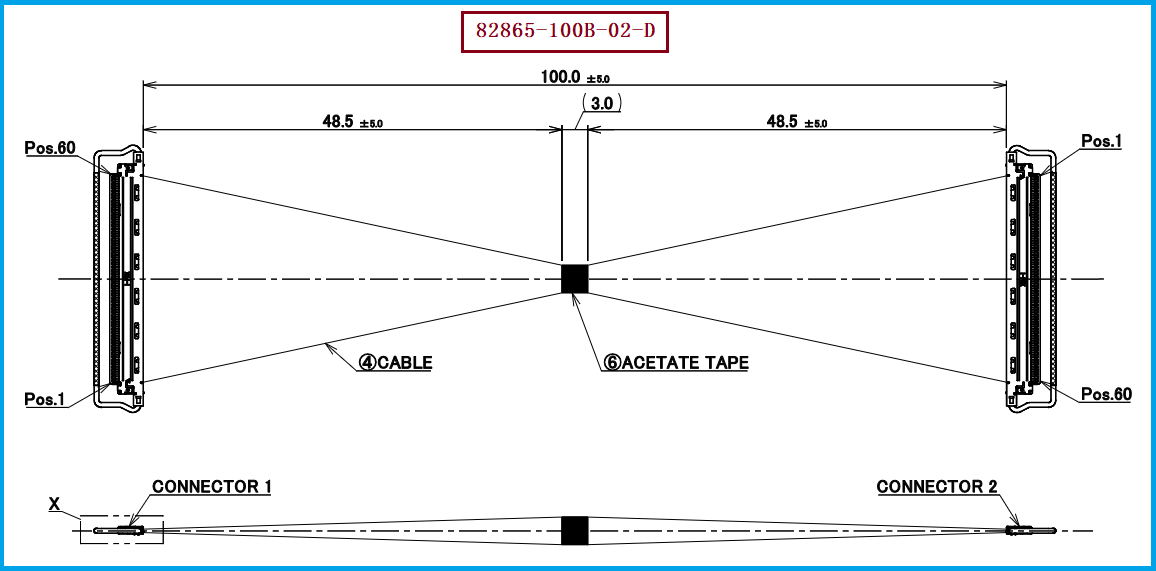

  •  产品型号：I-PEX 82865-100B-02-D兼容替代极细同轴线束

  •  连接器型号：20634-160T-02

  •  支持线材规格：36AWG / 38AWG / 40AWG / 42AWG / 44AWG极细同轴线

  •  连接器系列：CABLINE-CA 60Pin兼容方案

应用方向：

  •  适用于高速显示连接、高速摄像模组、工业视觉设备、AI设备内部连接、机器人及精密电子设备。

  •  对于工程师而言，该方案可提供与原方案匹配的机械尺寸、电气性能以及高速传输能力支持，减少重新设计PCB结构和验证周期。

  •  对于采购人员而言，通过兼容替代方案，可以降低单一供应商依赖，提高供应链稳定性，并根据不同项目阶段选择不同规格线径和长度方案，实现成本与性能之间的平衡。

四、选型和兼容与替代方案参考及建议

在进行极细同轴线束选型时，建议工程师和采购人员重点关注连接器匹配、Pin数量、线径规格、传输速率要求以及实际应用环境。

如果设备主要用于高速显示、高分辨率影像传输或高速数据连接，建议优先考虑40AWG及以上性能规格的极细同轴线方案，以获得更好的高速信号完整性表现。

如果产品空间较为紧凑，需要兼顾轻量化和高可靠性，可根据设备内部布局选择36AWG、38AWG、40AWG、42AWG或44AWG不同线径规格。

随着高速数据传输需求持续增长，极细同轴线束已经成为高端电子设备内部连接的重要组成部分。优秀的极细同轴线束不仅需要满足尺寸小型化要求，更需要具备稳定的阻抗控制能力、优异的信号完整性以及可靠的机械连接性能。

我司专注于极细同轴线束研发与制造，可提供 I-PEX 82865-100B-02-D兼容替代极细同轴线束方案，搭配 20634-160T-02连接器，支持 36AWG、38AWG、40AWG、42AWG、44AWG多规格线材选择，为高速显示、AI设备、工业视觉、机器人及精密电子产品提供高可靠连接解决方案。

通过专业制造工艺、严格品质控制以及灵活定制能力，我司致力于成为客户高速连接产品开发过程中的可靠合作伙伴，为客户提供性能稳定、交付可靠、具备竞争力的极细同轴线束解决方案。

我是【7A电子网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。
