I-PEX 82146-100B-02-D 60P高速信号传输极细同轴线束替代品

一、超薄、高密度与高速传输需求下，极细同轴线束为什么越来越受到工程师关注？

在高速信号传输、消费电子、笔记本电脑、平板设备、显示设备以及高密度电子模组中，连接器和线束所占用的空间越来越小，而信号速率却不断提升。对于工程师而言，线束已经不仅仅是“把两个连接器连起来”，还需要同时满足高密度布线、有限空间安装、高速信号传输、屏蔽抗干扰以及可靠连接等多方面要求。I-PEX CABLINE-CA系列正是在这一应用背景下形成的高密度连接方案，其采用0.4mm间距结构，并支持Micro-Coaxial微同轴线材，可覆盖多种线规和不同Pin数的连接需求。对于需要60Pin高密度连接的应用，I-PEX 82146-100B-02-D就是一款具有代表性的60Pin极细同轴线束方案。

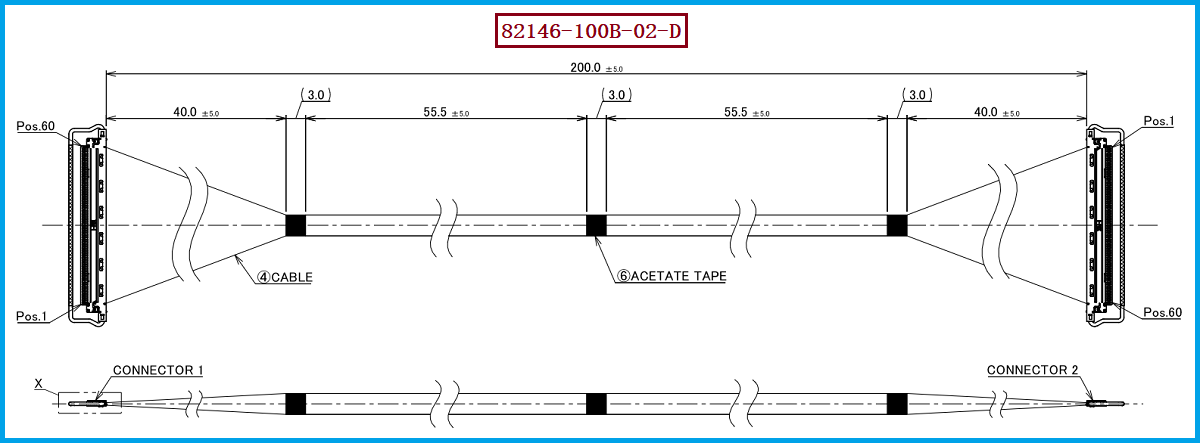

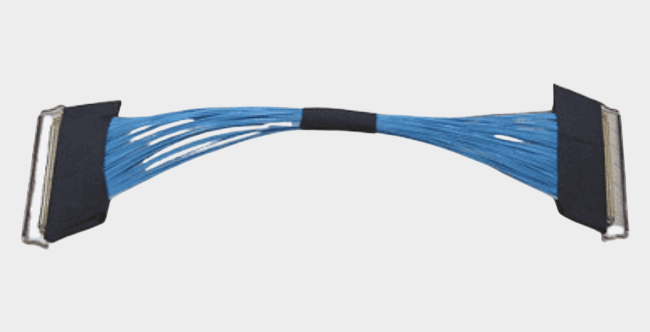

根据产品资料，I-PEX 82146-100B-02-D采用60Pin、1-N线位定义，线材为40AWG Micro-Coaxial Cable（微同轴线），50Ω，线束长度为200.0±5.0mm。在线材端使用的连接器相关部件中，配套的Housing型号为20634-160T-02，对应60Pin结构。对于工程师来说，这种方案的核心价值并不是简单地追求“线径越细越好”，而是在有限的PCB空间和机构空间中，将更多高速信号通道集成到更小的连接区域，同时通过微同轴结构实现信号通道之间更好的隔离与屏蔽。

二、为什么极细同轴线比普通线贵？贵的不只是材料，而是制造工艺和一致性

采购人员在评估极细同轴线束时，经常会遇到一个非常现实的问题：**同样是连接两个电子模块，为什么40AWG极细同轴线束的采购价格明显高于普通电线或普通排线？**从产品制造角度来看，极细同轴线的成本并不仅仅来自铜材或绝缘材料本身，更重要的是来自其微型化结构、精密加工、端接工艺、屏蔽结构以及生产过程中的一致性控制。

以40AWG Micro-Coaxial Cable为例，其线径远小于常见普通电线，在进行剥线、露芯、焊接或端子压接、同轴屏蔽处理以及连接器组装时，对设备精度和工艺窗口都有更高要求。尤其是在60Pin高密度结构中，需要将多根极细同轴线按照规定的线位进行整理、排列、端接和固定，任何单根线材的加工偏差都可能影响最终装配质量。因此，极细同轴线束的成本实际上包含了更高精度的材料成本、更复杂的端接制造成本、更严格的过程检测成本以及更高的一致性控制成本。

对于采购人员而言，判断极细同轴线束价格是否合理，不能简单地拿“每米普通线材价格”进行比较，而应该从整个线束系统的综合成本来看。如果为了降低单价而采用普通线材，后续可能需要增加PCB空间、屏蔽结构、连接器数量或额外的EMI处理措施，反而可能增加整机BOM和制造成本。对于高密度、高速信号应用来说，极细同轴线束虽然单价较高，但其小型化、高密度和信号完整性方面的价值，往往能够抵消部分额外成本。

三、工程师与采购如何看待82146-100B-02-D？选型和兼容与替代方案参考及建议

对于需要导入或替代I-PEX CABLINE-CA 60Pin Harness的项目，工程师首先应关注的不只是连接器能否插上，更需要核对Pin数、线位定义、线规、阻抗、线束长度、连接器结构以及整体尺寸等关键条件。以I-PEX 82146-100B-02-D为参考，其核心配置为60Pin、40AWG Micro-Coaxial Cable、50Ω，线位定义为1-N，配套线材端Housing型号为20634-160T-02，线束长度为200.0±5.0mm。因此，如果进行兼容替代设计，应优先围绕这些关键参数建立替代规格，而不能只按照“60Pin同轴线束”进行简单替换。

从采购和供应链角度来看，如果原厂产品存在交期、采购成本、最小订购量或者供应稳定性方面的压力，可以考虑寻找具备同等结构、同等线规、同等线位定义和对应连接器匹配能力的极细同轴线束制造商进行国产化或兼容替代。在实际导入过程中，建议工程团队重点确认连接器配合尺寸、Pin-to-Pin线位关系、40AWG微同轴线材规格、50Ω阻抗要求、线束长度及端接可靠性，并根据实际高速信号应用进行样品验证。

我们公司可提供：I-PEX 82146-100B-02-D兼容替代线束方案，可围绕40AWG Micro-Coaxial微同轴线材、60Pin高密度结构、1-N线位定义以及20634-160T-02相关连接器结构进行极细同轴线束的设计与制造，为工程师提供样品验证、规格确认和项目导入所需的兼容替代支持。对于采购人员而言，也可以通过兼容替代方案增加供应链选择，在保证产品技术要求的基础上进一步评估采购成本、交期及批量供应能力。

四、从“买一根线”到“解决一套连接问题”，极细同轴线束的真正价值在哪里？

从工程应用角度来看，极细同轴线束的价值并不是单纯体现在“线很细”，而是通过微型化线材+高密度连接器+精密端接工艺形成一个完整的高速信号连接解决方案。I-PEX 82146-100B-02-D采用60Pin高密度设计，并使用40AWG、50Ω Micro-Coaxial微同轴线材，可以在有限的产品内部空间中实现多通道信号连接。对于追求产品轻薄化、高集成度以及高速数据传输的设备而言，这种结构能够为工程师进行内部空间布局提供更大的设计自由度。

对于采购人员而言，极细同轴线束的评价标准也应从单纯的“采购单价”逐步转向综合使用成本与供应链可靠性。一款看似价格更高的极细同轴线束，如果能够减少结构空间占用、降低额外屏蔽设计需求、简化装配并满足高速信号连接要求，其整体项目价值可能远高于普通线材方案。因此，在进行国产化、第二供应商导入或原厂替代时，更应该关注产品规格的一致性、批量制造能力和长期供应能力。

I-PEX 82146-100B-02-D是一款以60Pin高密度连接、40AWG 50Ω Micro-Coaxial微同轴线材和1-N线位定义为核心特征的极细同轴线束方案。对于工程师，它重点解决的是有限空间下的高密度、高速信号连接问题；对于采购人员，它则提供了一个可以从成本、交期、供应链和兼容替代角度进行评估的产品方向。我们公司专注于极细同轴线束的生产制造，可提供I-PEX 82146-100B-02-D兼容替代线束方案，助力客户在满足产品设计和应用需求的同时，建立更加灵活、稳定的极细同轴线束供应方案。

我是【7A电子网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
