I-PEX 82992-100B-01-D 50P高速信号传输极细同轴线束替代品

一、50PIN高密度连接需求下，I-PEX 82992-100B-01-D 极细同轴线束有哪些特点？

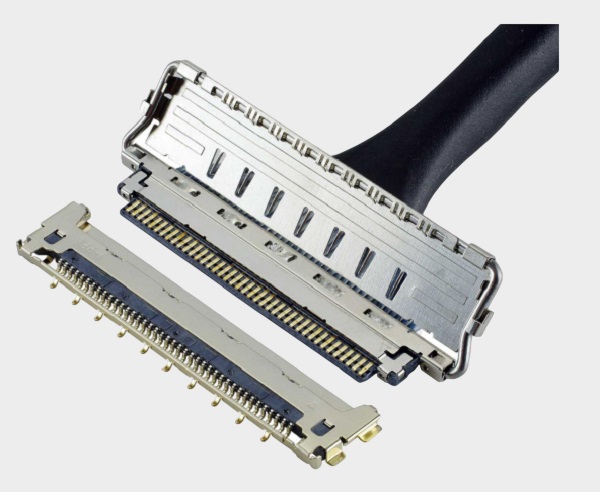

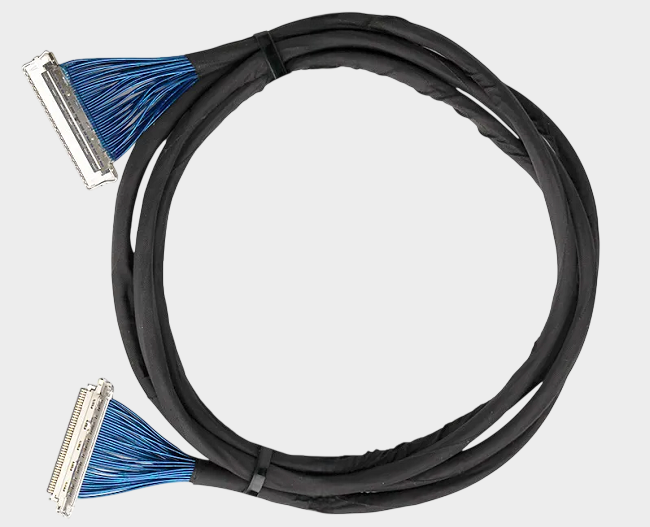

随着笔记本电脑、平板电脑、AI视觉设备、高速显示设备及其他小型化电子产品不断向轻薄化、高速化方向发展，设备内部的信号连接空间越来越有限。对于工程师而言，如何在有限空间内同时满足高密度布线、高速信号传输、连接可靠性以及装配空间要求，已经成为极细同轴线束设计中的重要问题。此次介绍的产品为 I-PEX 82992-100B-01-D，属于 CABLINE-CA II 系列 50PIN、1-1 双端连接结构的极细同轴线束，产品长度为 100MM，线材规格为 AWG40 微型同轴线，线材端使用的连接器型号为 20680-050T-01。从工程应用角度来看，这款线束的核心价值并不只是“线很细”，而是在较小的连接空间中，将50路信号通过高密度连接器进行集成，从而帮助设备内部实现更加紧凑的信号连接方案。CABLINE-CA II 连接器采用0.4mm接触间距、水平插拔结构，并提供20、30、40、50Pin等规格，因此50PIN版本特别适合对连接密度和空间利用率要求较高的应用场景。

对于采购人员而言，如果现有设备或项目中采用的是 82992-100B-01-D 这类标准极细同轴线束，进行国产化、供应链优化或者第二供应商导入时，不能只比较线束长度和PIN数量，还需要重点核对连接器型号、线材AWG规格、PIN对应关系、线束结构以及整体尺寸。我们的公司专注于极细同轴线束的生产制造，可根据客户提供的原厂型号、工程图纸、连接器规格及实际装配要求，进行对应的线束加工与兼容替代开发。我们公司可提供：I-PEX 82992-100B-01-D 兼容替代线束方案，可面向研发打样、小批量试制及批量采购需求，为工程师和采购人员提供更多供应链选择。

二、极细同轴线束最细可以做到多细？AWG40与更细规格应该如何理解？

很多工程师和采购人员在选择极细同轴线束时都会关注一个问题：极细同轴线束最细可以做到多细？ 实际上，“AWG越大，导体通常越细”是理解线材规格的重要基础，但极细同轴线束不能简单按照导体直径来判断整根线缆的外径。因为同轴线缆除了中心导体之外，还包括绝缘层、屏蔽层以及外被等结构，因此最终线缆外径还会受到线材结构和制造工艺影响。CABLINE-CA II 产品资料显示，其 Micro-Coaxial Cable 支持 AWG36、AWG38、AWG40、AWG42以及AWG44 等规格，其中AWG44已经属于非常细的微型同轴线规格；不过需要特别注意的是，AWG44在该产品资料中同时标注了特性阻抗不匹配的注意事项。因此，在实际高速信号线束项目中，并不是单纯追求“越细越好”，而应该根据传输速率、阻抗要求、电流能力、机械空间以及可靠性综合确定线材规格。

对于本次 I-PEX 82992-100B-01-D 兼容替代产品而言，原产品采用的是 AWG40微型同轴线。从工程师选型角度看，AWG40在“小型化”和“高速信号传输需求”之间能够形成较好的平衡，同时CABLINE-CA II资料中也给出了AWG40对应的电流能力参考值。对于采购人员而言，如果希望寻找替代线束，建议优先按照原设计的AWG40规格进行匹配，而不是为了追求更细线材而直接改用AWG42或AWG44。因为线径变化可能进一步影响线缆结构、阻抗、机械强度、加工难度以及最终信号性能。换句话说，“最细”并不等于“最适合”，真正合适的极细同轴线束应该是在空间、信号、电气和可靠性之间取得平衡。

三、I-PEX 82992-100B-01-D 选型和兼容与替代方案参考及建议

针对需要进行国产替代、第二供应商导入或成本优化的项目，工程师在选择 I-PEX 82992-100B-01-D 兼容替代线束时，建议首先确认五个核心条件：第一是连接器端结构是否一致；第二是PIN数量是否一致；第三是线材规格是否一致；第四是线束长度及两端尺寸是否满足设备装配要求；第五是PIN与PIN之间的对应关系是否满足原设计要求。本产品为50PIN、100MM、1-1双端结构、AWG40微型同轴线束，配套线材端连接器型号为 20680-050T-01，因此在进行替代时，应以这些关键参数作为基础条件进行匹配，而不是只按照“50PIN线束”这一单一条件进行采购。

从兼容替代角度来看，我们公司可以根据客户提供的原厂料号、PDF工程图、实物样品或连接器型号进行对应开发，重点围绕连接器匹配、线材规格、PIN定义、长度、公差、端接工艺以及整体装配尺寸进行确认。对于已经在使用 82992-100B-01-D 的客户，如果希望寻找国产供应商或建立第二供应渠道，可以将原产品作为替代开发基准，再根据实际设备的空间和信号要求确定具体生产方案。我们公司可提供 I-PEX 82992-100B-01-D 兼容替代线束方案，支持工程样品验证、小批量试产及后续批量生产。 对工程师而言，这种方式可以减少重新设计连接结构的工作量；对于采购人员而言，则可以在保持原有应用规格基础上增加供应商选择，从而提升供应链的灵活性。

四、面向工程研发与采购应用的100MM极细同轴线束制造方案

从产品规格来看，I-PEX 82992-100B-01-D 是一款50PIN、100MM长度的CABLINE-CA II系列双端极细同轴线束，采用AWG40微型同轴线，并使用 20680-050T-01 连接器结构。对于空间紧凑的高速电子设备而言，这类线束可以帮助工程师在有限空间内实现多路信号的集中连接，同时利用极细同轴线的结构特点满足设备内部高密度布线需求。CABLINE-CA II本身采用0.4mm Pitch、水平插拔以及全屏蔽ZenShield®结构，并具有机械锁扣设计，这些产品特征也体现了现代高速、小型化电子设备对于连接器及线束系统的要求。

如果您正在寻找 I-PEX 82992-100B-01-D 的国产兼容替代产品，或者项目中需要使用50PIN、AWG40、100MM的极细同轴线束，我们可以根据您的工程图纸、样品或产品料号进行规格确认和替代开发。对于研发工程师，我们更关注产品结构、尺寸、PIN定义及装配兼容性；对于采购人员，我们更关注稳定供货、产品一致性、批量制造能力及供应链替代价值。通过针对原产品规格进行匹配开发，可以在尽量不改变终端设备结构的前提下，为客户提供可验证的极细同轴线束替代选择。

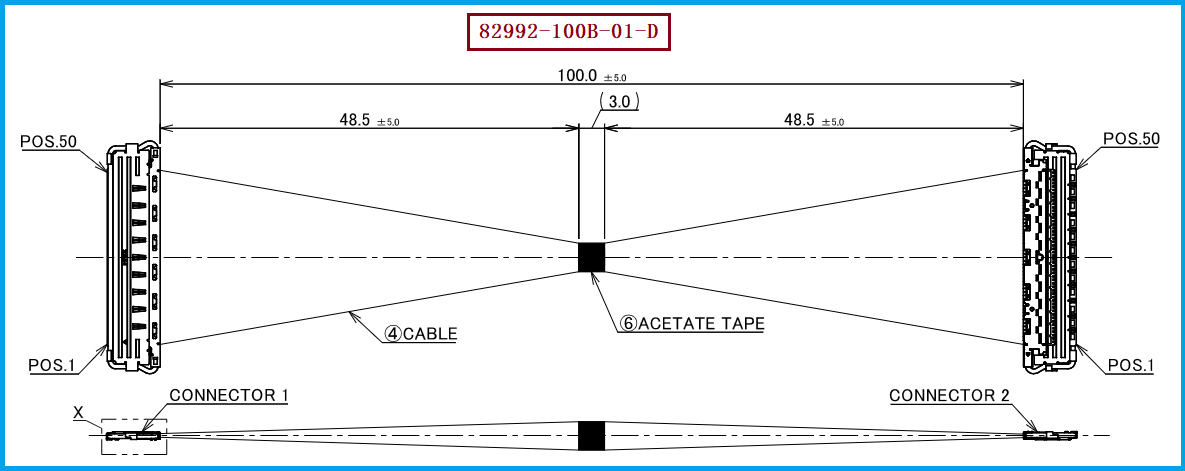

I-PEX 82992-100B-01-D 是一款50PIN、100MM、AWG40规格的极细同轴线束，线材端连接器型号为 20680-050T-01。对于工程师来说，其核心关注点是高密度连接、线材规格、尺寸及信号传输要求；对于采购人员来说，则需要进一步关注兼容性、供应稳定性以及国产替代可行性。“极细同轴线束最细可以做到多细”并不是简单追求更大的AWG数值，而应根据具体设备的信号、空间、电气和可靠性要求进行综合选型。我们公司专注于极细同轴线束制造，可提供 I-PEX 82992-100B-01-D 兼容替代线束方案，为客户的研发验证、国产替代、第二供应商导入及批量采购提供极细同轴线束产品支持。

我是【7A电子网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。
