I-PEX 82993-100B-01-D 50P高速信号传输极细同轴线束替代品

一、50PIN高密度设计，面向高速、小型化电子设备的极细同轴线束

随着笔记本电脑、平板电脑、VR/AR设备、高速显示设备以及高速数据终端不断向轻薄化、小型化发展，设备内部连接空间越来越有限，而高速信号传输对连接线束的信号完整性、阻抗控制、EMI控制以及装配可靠性提出了更高要求。极细同轴线束凭借外径小、结构紧凑、屏蔽性能好以及适合高密度布线等特点，成为电子设备内部高速信号连接的重要方案。

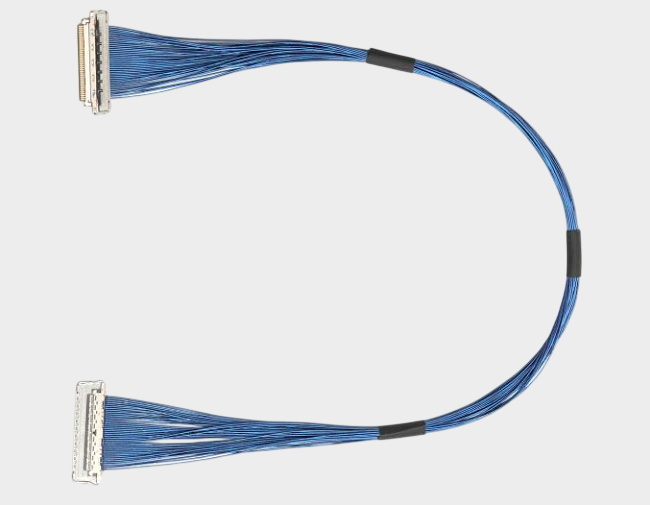

本次介绍的产品为 I-PEX 82993-100B-01-D 规格的50Pin极细同轴线束。根据I-PEX公开资料，该型号属于 CABLINE-CA II 50Pin、200mm、1-1双端连接的Micro-Coaxial Harness，使用 40AWG极细同轴线。其线材端采用 I-PEX 20680-050T-01 Plug Housing，连接器为 50PIN、0.4mm Pitch 的高密度结构。I-PEX官方资料显示，CABLINE-CA II采用0.4mm接触间距、水平插拔结构，支持20/30/40/50Pin，并支持AWG36、AWG38、AWG40、AWG42及AWG44等Micro-Coaxial线缆格。

对于工程师而言，这类线束的价值不仅在于“线径更细”，更重要的是在有限的设备内部空间中，同时实现高密度连接、信号传输、屏蔽及可靠固定；对于采购人员而言，则需要重点关注线束型号、连接器型号、Pin数、Pitch、线材AWG、长度以及与原设计的兼容性。

我们公司可提供：I-PEX 82993-100B-01-D兼容替代线束方案，可根据客户现有产品结构、连接器接口、线材规格及尺寸要求，为工程开发和批量采购提供极细同轴线束配套服务。

二、极细同轴线的结构与性能优势：为什么高速设备越来越重视极细同轴线？

极细同轴线并不是简单地将普通电线做得更细，而是在非常有限的外径空间内，将导体、绝缘层、屏蔽层及外被等结构进行高度集成，使其在实现小型化布线的同时，保持相对稳定的高速信号传输特性。对于高速电子设备而言，信号在极细同轴线中传输时，导体尺寸、绝缘材料、屏蔽结构以及整体几何结构都会影响阻抗、损耗、串扰和信号完整性。

其中，阻抗控制是极细同轴线的重要技术指标之一。当高速信号沿线缆传播时，如果传输路径的阻抗出现明显变化，就可能产生反射，从而影响信号质量。因此，在高速显示、USB、Thunderbolt以及其他高速SerDes类应用中，不能仅以“线材能够导通”作为判断标准，而需要综合考虑线缆结构、阻抗匹配、连接器结构以及整个信号链路。

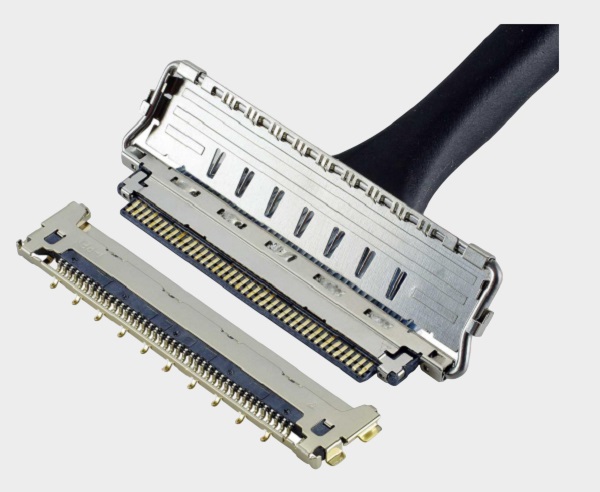

CABLINE-CA II连接器本身就是针对高速、小型化连接需求设计的产品，其官方资料显示采用 ZenShield®全屏蔽结构、多点接地以及机械式锁扣设计，并标注最高32Gbps/lane PAM4的参考传输能力；同时，I-PEX提供的参考测试条件中也明确使用了Micro-Coaxial Cable AWG #40、45Ω、100mm的测试配置。因此，在实际项目中，具体线材阻抗应以客户所选线材及对应设计要求为准，而不能简单将某一个测试配置理解为所有CABLINE-CA II线束的统一阻抗规格。

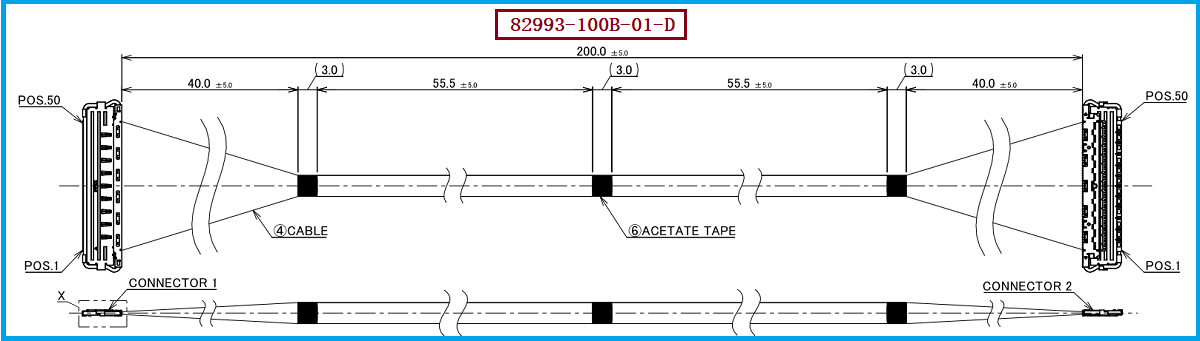

对于本款 82993-100B-01-D 而言，工程图所对应的核心线材规格为 AWG #40 Micro-Coaxial Cable，整条线束为50根极细同轴线构成的高密度线束结构。AWG40在“细”和“可制造性、高密度布线”之间形成了较好的应用平衡，同时配合0.4mm Pitch连接器，可以满足设备内部高密度信号连接需求。I-PEX官方资料还显示，AWG40规格在CABLINE-CA II平台下的额定电流能力为0.3A/contact，具体使用时仍应结合实际线缆、Pin数、温升及系统设计进行确认。

因此，从工程设计角度来看，极细同轴线的优势可以理解为：在更小的空间内实现更多通道、更紧凑的布线以及面向高速信号传输的结构设计；而从线束制造角度来看，真正的技术难点则在于50根AWG40极细同轴线的排列、端接、焊接、固定以及尺寸一致性控制。

三、工程师与采购人员选型重点：82993-100B-01-D兼容与替代方案参考及建议

对于需要寻找 82993-100B-01-D兼容替代线束的工程师和采购人员而言，建议不要只按照“型号相同或Pin数相同”进行判断，而应从连接器、线材、Pin数、Pitch、线束长度、端接方式及安装空间等多个维度进行确认。

本产品的核心选型基准为：I-PEX 82993-100B-01-D、50Pin、1-1双端连接、L=200mm、Micro-Coaxial 40AWG，以及线材端使用的I-PEX 20680-050T-01 Plug Housing，连接器Pin数为50PIN、Contact Pitch为0.4mm。I-PEX官方型号资料中，82992-100B-01-D、82993-100B-01-D和82994-100B-01-D分别对应50Pin、40AWG、1-1结构的100mm、200mm和300mm样品线束，因此在进行替代选型时，长度变化也是需要重点确认的参数。

如果客户现有设备已经按照CABLINE-CA II平台进行设计，那么采购替代线束时，建议首先确认原有PCB端配套的Receptacle以及线材端Plug Housing是否保持一致；其中CABLINE-CA II 50Pin推荐的线端Plug Housing型号为 20680-050T-01，对应的50Pin Receptacle型号为 20682-050E-02。I-PEX官方页面同时列出了20Pin、30Pin、40Pin和50Pin等不同规格，因此如果项目后续需要扩展到不同通道数量，也可以按照实际设备设计进行进一步匹配。

在替代方案评估过程中，还应特别关注线材规格。AWG40是本款82993-100B-01-D参考线束的重要规格，不能仅以“外径相近”作为替代依据。对于高速信号应用，还需要结合实际应用频率、阻抗要求、传输距离、插入损耗、回波损耗、串扰以及连接器端接工艺等因素进行综合评估。

我们公司可提供：82993-100B-01-D兼容替代极细同轴线束方案。在保持客户原有应用接口和装配要求的基础上，可针对线束长度、Pin数量、线材规格、连接器配置及线束成型要求进行匹配，为工程验证、样品开发及批量采购提供替代方案参考。

对于采购人员而言，这类兼容替代方案的意义不仅是寻找一个“可以装进去”的产品，更重要的是建立稳定的第二供应来源，在满足产品结构及性能要求的前提下，为后续供应链管理、交期控制和成本优化提供更多选择。

四、面向量产应用的极细同轴线束制造：从单根线材到完整线束的一致性控制

对于50PIN极细同轴线束来说，产品最终的可靠性并不是由某一个零件单独决定，而是由线材、连接器、端接工艺、线序、尺寸、固定方式以及整个制造过程的一致性共同决定。尤其是50根AWG40极细同轴线集中排列在0.4mm Pitch级别的连接器区域，对生产工艺和品质控制提出了更高要求。

在实际制造过程中，极细同轴线需要经过裁线、剥线、排列、端接、焊接、固定及成型等多个环节。任何一个环节出现偏差，都可能造成线序错误、焊接异常、相邻端子风险或者最终装配尺寸偏差。因此，对于工程师而言，供应商是否具备稳定的极细同轴线束制造能力，是产品导入阶段需要重点考察的内容；对于采购人员而言，则需要进一步关注供应商的样品验证能力、批量一致性以及持续供货能力。

82993-100B-01-D参考结构采用双端50Pin连接方式，50根AWG40 Micro-Coaxial Cable在两端进行对应连接，形成紧凑的高密度线束结构。I-PEX官方资料确认82993-100B-01-D为 50Pin Micro-Coaxial 40AWG、L=200mm、1-1线束型号。 因此，在替代制造时，不仅要关注连接器型号是否匹配，还需要确保线束的长度、线序、端接位置及整体外形符合客户设备的安装需求。

对于我们公司而言，核心能力不仅是提供极细同轴线，而是围绕客户的具体应用需求完成极细同轴线束的加工制造与兼容替代方案开发。针对 I-PEX 82993-100B-01-D 这一50Pin、0.4mm Pitch、AWG40的典型高密度极细同轴线束，我们可以结合客户提供的原装样品、工程图纸或产品技术要求进行方案确认，为客户提供从样品验证到批量生产的线束制造支持。

I-PEX 82993-100B-01-D 是CABLINE-CA II平台下的一款50Pin双端极细同轴线束，采用 40AWG Micro-Coaxial Cable、50PIN、0.4mm Pitch连接器结构，长度为200mm，适合高密度、小型化电子设备内部信号连接。CABLINE-CA II连接器采用0.4mm间距、水平插拔、ZenShield®全屏蔽以及机械锁扣等设计，为高速、小型化设备内部连接提供了相应的结构基础。

对于正在寻找 82993-100B-01-D兼容替代产品的工程师和采购人员而言，真正值得关注的是从“型号替代”进一步走向“结构、线材、连接器、尺寸和应用要求的综合匹配”。我们公司专注于极细同轴线束的生产制造，可围绕 I-PEX 82993-100B-01-D 提供兼容替代线束方案，帮助客户在保持原有设备连接需求的基础上，获得更多供应商选择。

我是【7A电子网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
