I-PEX 82676-100B-01-D 30P高速信号传输极细同轴线束替代品

一、I-PEX 82676-100B-01-D 极细同轴线束：面向高速信号传输的精密互连方案

在超薄笔记本电脑、高分辨率显示模组、工业视觉设备及其他高密度电子系统中，极细同轴线束凭借紧凑的结构、良好的阻抗控制能力和屏蔽性能，成为高速信号内部互连的重要选择。I-PEX CABLINE®-UM 系列采用 0.4 mm 触点间距设计，配合全屏蔽结构和机械锁扣，可满足小空间、高密度布线及高速信号连接等应用需求。本文介绍的 I-PEX 82676-100B-01-D 为 30 Pin、300 mm 的极细同轴线束型号，采用 AWG 40 极细同轴线，适合对线束尺寸、连接可靠性及信号传输质量有较高要求的设备设计项目。该系列连接器的配合高度为 2.2 ± 0.15 mm，深度为 5.0 mm，有助于工程师在有限的设备内部空间内规划连接布局。对于正在进行新产品开发、既有设备维护或供应链优化的企业而言，除了关注连接器外形和线束长度，还应综合评估触点配置、线材规格、屏蔽结构及实际信号性能。我们专注于极细同轴线束的研发与生产制造，可根据客户提供的产品型号、图纸及应用要求进行兼容替代方案评估，帮助客户寻找符合项目需求的线束供应方案。

二、极细同轴线束连接器兼容设计注意事项：从结构匹配到信号完整性

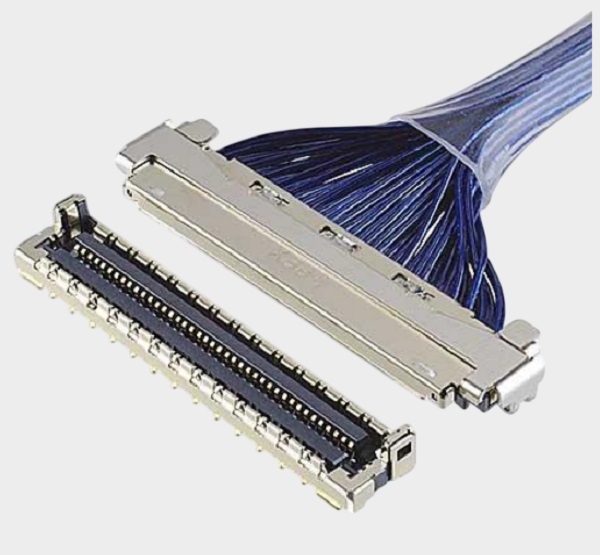

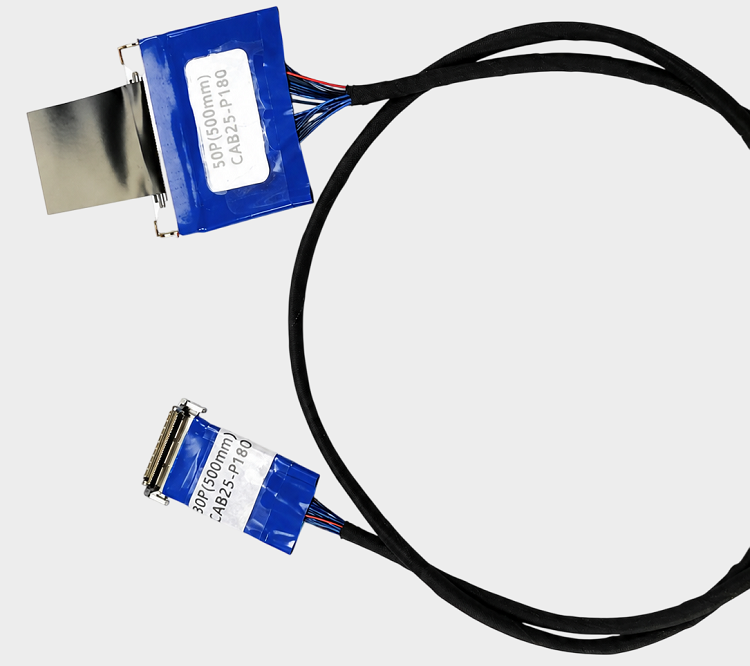

极细同轴线束的兼容设计不能只看针数相同或连接器外形相似，更需要从机械、电气和制造工艺三个维度进行综合验证。以 I-PEX 82676-100B-01-D 为例，该线束采用 CABLINE®-UM 系列 30 Pin 连接器方案，相关线材端连接器型号为 20878-030T-01。需要注意的是，该型号对应 CABLINE-UM 的 Plug Housing（公端塑胶主体），实际连接器组件还涉及配套金属外壳、锁扣盖等部件，因此进行替代设计时，应核对完整的连接器组件构成，而不能仅凭塑胶主体型号判断兼容性。在机械设计方面，应确认连接器配合尺寸、0.4 mm 触点间距、锁扣结构、线缆出线方向及安装空间，并结合设备实际装配条件评估插拔操作与线束布线路径。在电气设计方面，AWG 40 极细同轴线的导体尺寸、绝缘介质、屏蔽结构及特性阻抗都会影响信号传输表现。相关 CABLINE-UM 线束资料涉及 50 Ω 特性阻抗规格，但正式替代时仍应以目标型号的完整图纸和客户要求为准。同时，应核对两端连接器的 Pin Assignment（针脚对应关系），并根据实际应用进行导通、绝缘及信号完整性测试。对于高速信号应用，还应评估插入损耗、回波损耗、串扰及屏蔽端接效果，不能仅凭连接器系列支持的最高传输速率，就直接认定替代线束具备相同性能。通过前期的结构审查、线材确认和样品验证，可以有效降低连接器无法配合、针脚错接以及高速传输异常等设计风险。

三、选型和兼容与替代方案参考及建议：帮助工程师与采购人员降低项目风险

在极细同轴线束选型及供应商替代过程中，工程师通常关注连接器配合、信号完整性、线束布局和可靠性，采购人员则更加关注交期、成本、供应稳定性及批次一致性。因此，建议围绕原始产品型号建立完整的技术确认流程。对于 I-PEX 82676-100B-01-D，首先应确认目标规格为 30 Pin、300 mm、AWG 40 极细同轴线及两端连接器配置，并核对线材端连接器相关型号 20878-030T-01 及其配套外壳、锁扣组件。其次，应根据原厂二维图纸确认线束长度的测量基准、线缆排列、出线方向、固定与包覆位置以及关键尺寸公差。若设备对高速信号性能有明确要求，还需要通过样品测试确认线束在目标工作条件下的电气表现。采购评估时，则可将连接器兼容性、线材规格、样品验证结果、量产检验能力、交期和批次追溯机制纳入供应商评估标准。对于原厂产品交期较长、采购成本需要优化或希望建立第二供应来源的项目，可以在不擅自改变关键技术要求的前提下，评估符合图纸和应用要求的兼容替代线束。我们公司可提供：I-PEX 82676-100B-01-D 兼容替代线束方案，支持根据客户提供的样品、图纸、规格要求及应用环境开展技术评估，并围绕连接器匹配、AWG 40 线材选择、线束长度、端接工艺及质量验证制定相应的生产方案。具体替代可行性、样品交付条件及性能一致性，应以双方确认的技术规格和实际测试结果为准。通过工程与采购协同评审，可在保障产品适配性的基础上，提升供应链灵活性，为项目开发、产品维护和批量采购提供更多选择。

四、极细同轴线束制造与质量验证：兼顾工程适配和批量交付

极细同轴线束的制造质量不仅取决于连接器和线材本身，还与剥线尺寸、屏蔽处理、端接精度、线缆排列及整体固定工艺密切相关。对于 30 Pin、AWG 40 规格的精密线束，细小的加工偏差也可能影响端接可靠性和信号传输，因此制造过程中应根据产品要求建立相应的过程控制和检验机制。在项目导入阶段，可通过图纸评审和样品确认核实连接器结构、线材规格、针脚映射、长度要求及关键装配尺寸；在样品验证阶段，可根据客户规范开展导通测试、针脚对应检查、外观检查和必要的电气性能测试；在量产阶段，则应关注工艺稳定性、关键尺寸一致性、批次追溯及出货检验记录。对于需要高速信号传输的应用，应进一步结合系统接口要求确认测试项目及判定标准，确保验证结果与实际使用场景相匹配。我们公司专注于极细同轴线束制造，可根据客户项目需求开展兼容替代产品评估、样品制作及量产导入，协助工程师完成技术确认，也帮助采购团队评估供应方案的可行性。无论是新产品开发、现有线束替换，还是第二供应商导入，明确的技术规格、可追溯的验证过程以及稳定的制造工艺，都是实现可靠交付的重要基础。

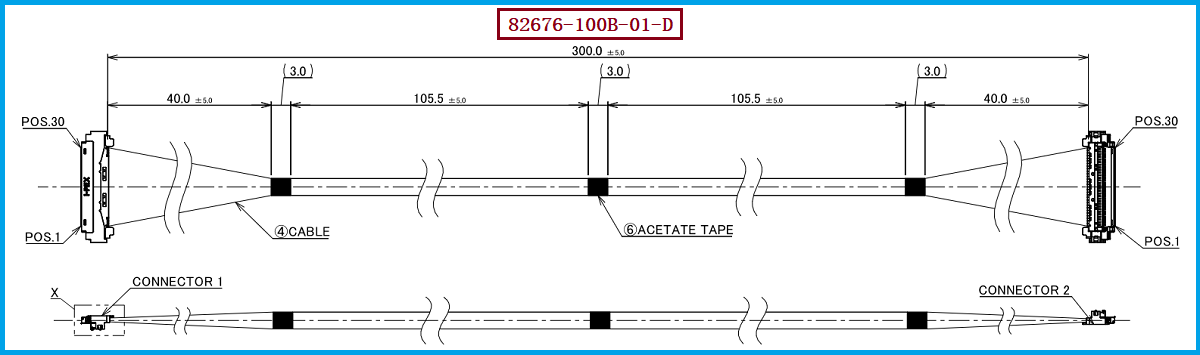

I-PEX 82676-100B-01-D 是一款 30 Pin、300 mm、采用 AWG 40 极细同轴线的 CABLINE®-UM 线束产品。对于希望优化采购成本、改善供应链弹性或寻找替代制造资源的企业，兼容设计应从连接器组件、针脚定义、线材结构、线束尺寸和信号完整性等方面进行系统评估，而不是只比较型号或外观。我们公司可提供 I-PEX 82676-100B-01-D 兼容替代线束方案，根据客户图纸、样品及技术要求进行产品评估与制造配合，帮助客户建立适合自身项目的极细同轴线束供应方案。欢迎工程师、研发人员及采购团队联系我们，进一步沟通连接器兼容要求、样品验证计划与批量生产需求。
