I-PEX 82675-100B-01-D 30P高速信号传输极细同轴线束替代品

一、精密电子设备内部互连升级：认识 I-PEX 82675-100B-01-D 极细同轴线束

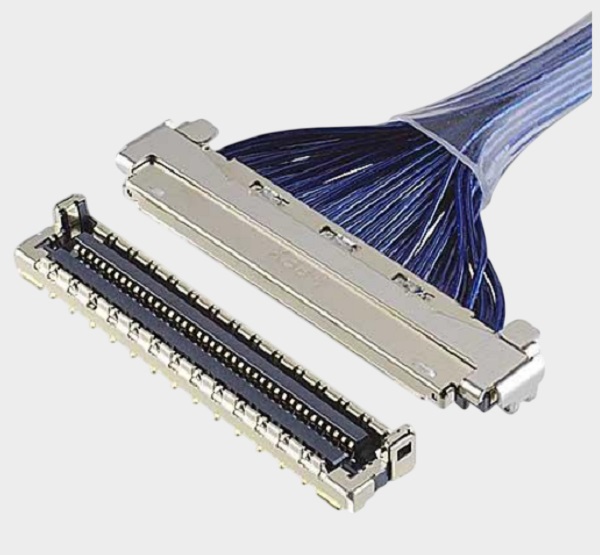

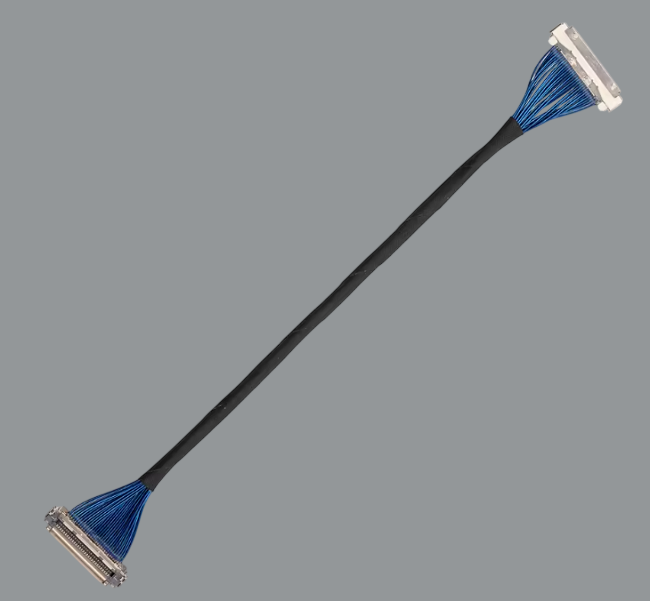

随着笔记本电脑、超薄显示设备、工业视觉系统及高性能电子终端不断向轻薄化、高集成度和高速信号传输方向发展，设备内部线束不仅需要满足有限空间内的布线要求，还需要兼顾信号完整性、屏蔽性能及连接可靠性。极细同轴线束凭借单路同轴结构、独立屏蔽能力和灵活布线特点，成为精密电子设备内部高速信号互连的重要选择。本文针对的产品为 I-PEX 82675-100B-01-D 极细同轴线束，对应 CABLINE®-UM 系列 30 Pin 双端连接器线束配置，使用 40AWG 极细同轴线材，线材端配套连接器型号为 20878-030T-01。该系列连接器采用 0.4mm 触点间距设计，具有紧凑的连接结构，并提供金属屏蔽与机械锁扣方案，适用于对连接空间和信号传输质量有较高要求的电子设备。对于工程师而言，选用此类线束时，需要同时考虑连接器配合尺寸、线缆规格、信号分配及实际装配空间；对于采购人员而言，除关注产品型号和交期外，还应评估供应商的定制加工能力、质量控制水平和持续供货能力。我们专注于极细同轴线束的生产制造，可根据目标产品的连接器接口、线材规格、长度及装配要求进行兼容替代开发，为客户提供更灵活的线束供应选择。

二、极细同轴线束连接器兼容替代设计方法：不止型号相同，更要验证接口与性能

极细同轴线束的兼容替代并非简单更换线材或复制外观，而是需要围绕连接器、线缆、端接工艺和整条线束的电气性能进行系统评估。首先，应核对原产品使用的连接器系列、30 Pin 触点数量、配合方向、安装高度、外形尺寸及锁扣结构，确认替代组件能够与设备端对应插座正确配合。其次，应关注线材端连接器型号 20878-030T-01，并在开发前确认该编号与实际采购的连接器组件及其配套金属壳、锁盖等零件之间的对应关系，避免仅凭相近型号判断机械兼容性。在线缆方面，原方案采用 40AWG 极细同轴线材，替代设计应进一步核对线缆外径、导体结构、绝缘材料、屏蔽层结构、特性阻抗及线缆弯曲要求，确保其能够适应原设备的布线空间和信号传输环境。对于高速信号应用，还应结合实际接口速率和系统设计开展导通、绝缘、短路、阻抗及信号完整性测试，并根据使用场景评估弯折、振动和连接保持能力。需要注意的是，连接器系列标称的高速传输能力不能直接视为任意替代线束的实测性能，最终结果仍需通过样品验证和系统测试确认。通过建立“连接器接口匹配—线材规格匹配—端接工艺匹配—电气性能验证”的完整流程，才能在保证装配兼容性的同时，降低替代开发中的工程风险。

三、选型和兼容与替代方案参考及建议：面向工程师与采购人员的实际需求

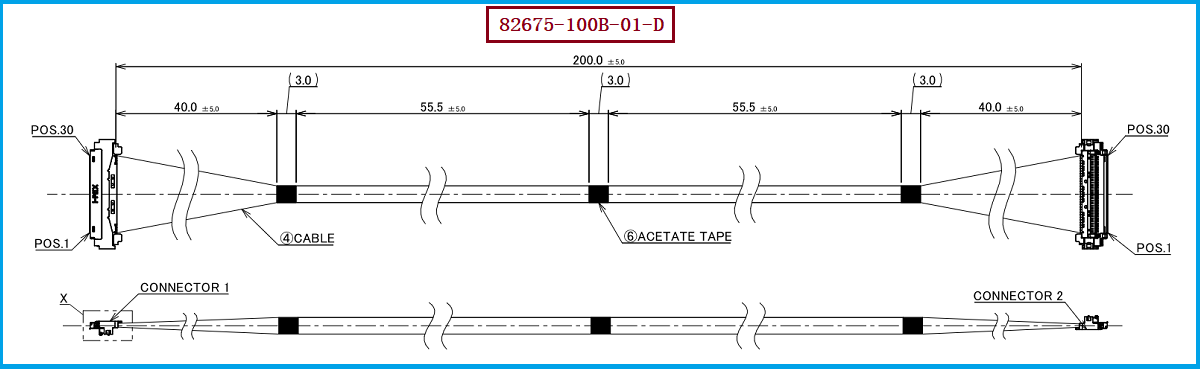

针对 I-PEX 82675-100B-01-D，建议工程师在立项阶段优先确认原线束的实际长度、两端连接器配置、脚位对应关系、线缆出线方向和设备端安装空间，并以原始工程图及实物样品作为尺寸核对依据。对于使用 30 Pin、40AWG 极细同轴线材的设计，应重点确认连接器配合状态、端接质量、屏蔽连续性以及实际工作频率下的信号性能；如果设备对高速传输、抗电磁干扰或动态弯折有特殊要求，还应在替代方案中明确相应的验证条件和验收标准。采购人员则可以在询价阶段提供原产品料号、连接器型号、线束图纸、需求数量及应用环境，以便供应商准确评估材料配置、加工工艺、样品周期和批量交付要求。若后续需要调整线束长度、优化出线方向或适配不同的设备内部布局，应先评估改动对信号完整性、装配尺寸及机械可靠性的影响，再确定是否需要重新制作样品并完成验证。需要特别说明，20878-030T-01 是本项目指定的线材端连接器型号，正式替代时仍应依据原始图纸确认该型号对应的具体组件层级及实际配套结构。我们公司可提供：I-PEX 82675-100B-01-D 兼容替代线束方案，围绕 30 Pin 接口配置、40AWG 极细同轴线材、线束长度和端部装配要求开展定制制造，协助客户进行样品开发、尺寸核对及必要的电气性能验证。具体兼容程度和替代可行性，以双方确认的图纸、样品及测试结果为准。

四、极细同轴线束定制制造与供应支持：让兼容替代更贴近实际应用

对于电子设备制造商而言，极细同轴线束的替代价值不仅体现在型号对应，还体现在供应链灵活性、定制开发能力和批量生产的一致性。围绕 I-PEX 82675-100B-01-D 这一目标型号，我们可根据客户提供的工程图纸、实物样品及技术要求，对连接器配置、40AWG 线材、线束长度、端部固定方式和装配结构进行评估，并根据项目需要开展样品制作与性能验证。在生产过程中，连接器端接质量、线缆剥线尺寸、屏蔽层处理、焊接一致性、线序正确性及成品外观，都是影响极细同轴线束可靠性的重要因素。对于工程研发团队，我们可配合开展接口尺寸核对、样品试装和替代方案评估；对于采购与供应链团队，则可根据项目需求讨论样品导入、规格确认、批量制造和后续供货安排。我们坚持以实际图纸和验证结果为基础推进兼容替代，避免仅凭外观或料号相近就认定产品完全等效。通过将线束设计、精密加工和质量验证相结合，可帮助客户寻找适合自身设备与生产需求的极细同轴线束供应方案。

I-PEX 82675-100B-01-D 极细同轴线束采用 30 Pin 配置、40AWG 极细同轴线材及对应的 CABLINE®-UM 系列连接器结构，是精密电子设备内部互连选型与兼容替代开发的参考对象。我们公司可提供该型号的兼容替代线束方案，围绕连接器匹配、线材规格、结构尺寸、端接工艺和电气性能验证开展定制制造，协助工程师降低替代开发风险，并为采购人员提供更加灵活的供应选择。欢迎提供原始图纸、样品及技术要求，共同评估适合实际应用的极细同轴线束解决方案。

我是【7A电子网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。
