I-PEX 82674-100B-01-D 30P高速信号传输极细同轴线束替代品

一、30Pin极细同轴线束：面向高速传输与紧凑空间的内部连接方案

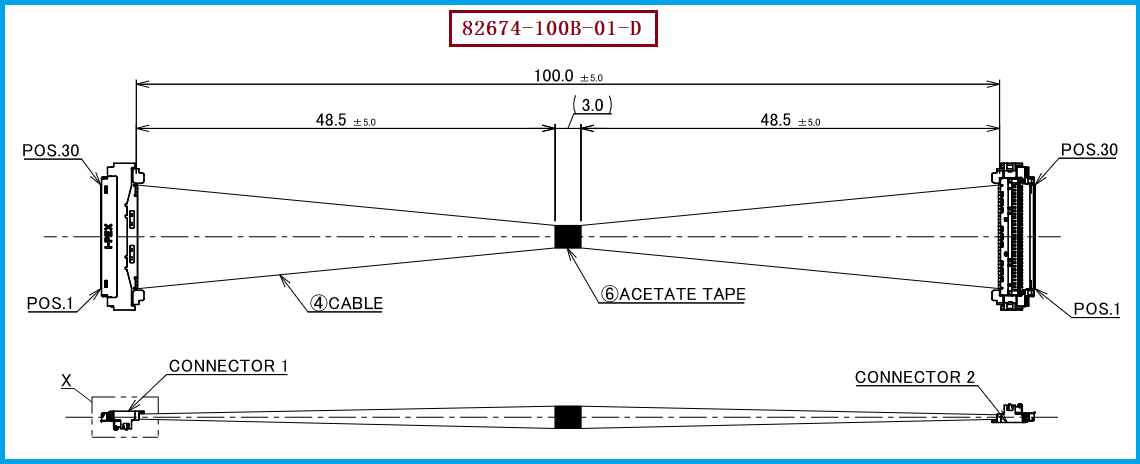

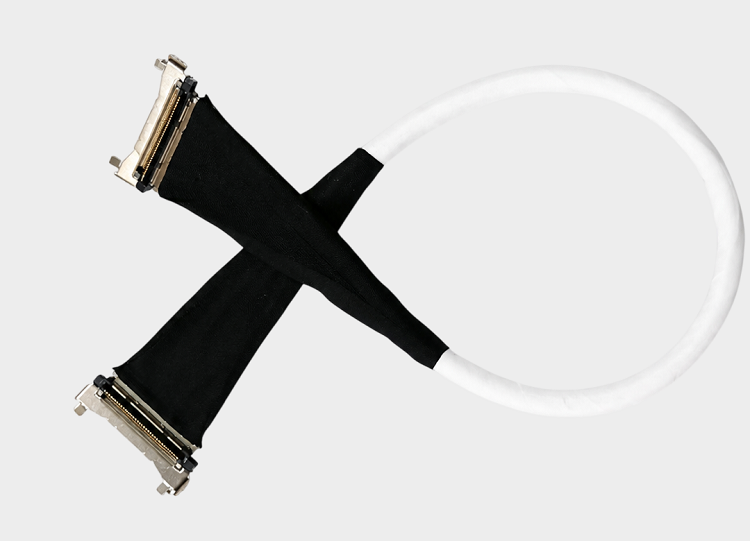

在超薄笔记本电脑、高性能显示设备、工业视觉系统及其他精密电子设备中，内部连接线束不仅需要满足空间布局要求，还需要兼顾信号完整性、连接可靠性与装配一致性。极细同轴线束采用独立同轴结构，可用于需要精细布线和高速信号传输的设备内部互连。本文以 I-PEX 82674-100B-01-D 为参考型号，介绍一款适用于替代评估的极细同轴线束方案。该参考产品为 30Pin、40AWG线材、100mm长度、1–1线位定义。其中，30Pin代表连接器的触点数量规格，40AWG代表线材线规，100mm为参考线束长度，1–1则用于描述两端对应的线位连接关系。配套线材端连接器型号为 20878-030T-01，可作为本方案的连接器识别信息之一。对于工程师而言，明确这些基础参数，有助于开展图纸比对、空间布局检查及样品验证；对于采购人员而言，准确的型号和规格信息，则有助于减少询价、打样及替代导入过程中的沟通偏差。

二、极细同轴线束连接器Pin数不同有什么区别？工程选型不能只看针数

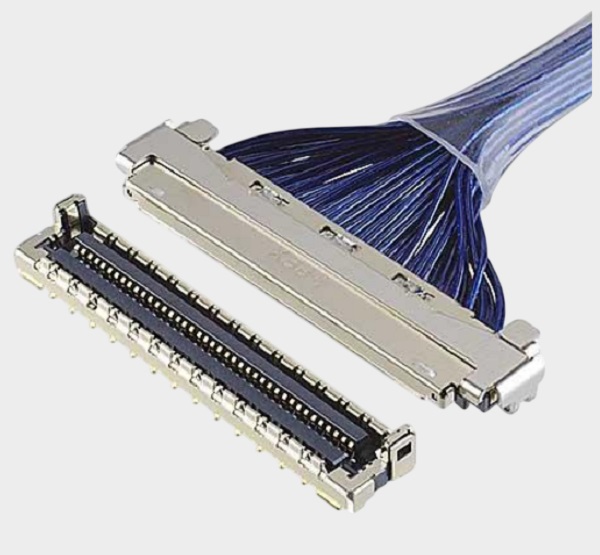

极细同轴线束连接器的Pin数，直接关系到可用触点数量、连接器整体宽度以及系统的信号分配方式。以 I-PEX CABLINE-UM 系列资料为参考，该系列采用 0.4mm触点间距，产品资料列出了30Pin、40Pin、50Pin和60Pin等规格；系列推荐料号中还列有70Pin相关连接器组件。按照系列给出的宽度关系式“5.0＋0.4×Pin数量”计算，30Pin、40Pin、50Pin和60Pin对应的参考宽度分别为17mm、21mm、25mm和29mm。Pin数增加，通常意味着可安排更多触点，但也可能带来更大的连接器占用宽度、不同的PCB布局要求，以及更复杂的线位定义和装配验证工作。需要注意，Pin数并不等于高速差分通道数，也不意味着Pin数越多，单通道传输速度就越高。工程师选型时，应结合实际电路原理图、信号分配、接地触点、连接器配合尺寸及线束走线路径综合判断；采购人员则应避免仅凭外观相似或Pin数一致就认定产品可以直接互换。对于本文的30Pin参考线束，替代方案应首先保持30Pin规格，并进一步核对两端连接器、端子排列、1–1线位对应关系和线束长度，确保与目标设备的设计要求一致。

三、兼顾工程验证与采购导入：提供I-PEX 82674-100B-01-D兼容替代线束方案

在原厂线束替代、供应链备选或产品持续供货评估过程中，单纯找到相同Pin数的线束并不足以完成替代。对于参考型号 I-PEX 82674-100B-01-D，建议以30Pin、40AWG、100mm和1–1线位定义作为首轮核对条件，并将 20878-030T-01 纳入配套连接器型号核查范围。由于连接器的塑胶主体、金属外壳、锁扣及完整线缆组件可能分别具有不同料号，项目导入前应进一步核实该型号在具体装配中的角色，以及与设备端配合连接器的匹配关系。我们公司专注于极细同轴线束的生产制造，可根据客户提供的产品图纸、样品及技术要求，开展线束结构分析、线位定义确认、长度与端接要求核对，以及样品制作和相关性能验证。我们公司可提供：I-PEX 82674-100B-01-D 兼容替代线束方案，帮助工程师评估替代设计的可行性，并为采购人员提供第二供应来源评估与定制化线束配套选择。实际替代过程中，双方可根据项目需求进一步确认线材规格、连接器配套关系、端接工艺、尺寸公差、导通情况及高速信号测试要求。对于高速应用，还应依据实际协议、传输速率、线长和系统设计完成相应的信号完整性及电磁兼容验证，不宜仅凭连接器系列参数就认定替代线束具备相同的系统性能。

四、选型和兼容与替代方案参考及建议：先核对接口，再验证性能

针对工程研发和采购选型，建议以原始图纸及实物样品为依据，优先确认参考型号、Pin数、线规、长度和线位定义是否一致。对于 I-PEX 82674-100B-01-D，可先以30Pin、40AWG、100mm、1–1作为基础比对条件，并核对配套型号20878-030T-01及设备端连接器的实际配合关系。若项目需要改用40Pin、50Pin或60Pin等不同Pin数规格，则应重新评估连接器宽度、PCB空间、触点分配、接地设计和线束布线路径，不能简单地将不同Pin数的线束直接替换。若原有线束长度、出线方向或弯折空间发生变化，也应重新检查装配干涉、机械应力及信号表现。对于采购部门，建议在询价和供应商评估阶段明确目标料号、年度需求、样品数量、质量要求及测试标准，并要求替代方案提供清晰的规格确认记录。对于研发及质量部门，则可依据项目要求开展端子导通与线序检查、尺寸检验、连接器插配验证、耐久性评估，以及适用的阻抗、插入损耗、回波损耗、串扰和EMI测试。通过“规格核对—样品验证—系统测试—批量导入”的流程，可以降低错料、错线序和兼容性不符的风险，为产品设计变更和供应链管理提供更可靠的依据。

极细同轴线束的替代，不只是连接器外形或Pin数相同，更需要综合考虑线材AWG规格、线束长度、1–1线位定义、连接器配对关系、机械尺寸及实际信号性能。围绕 I-PEX 82674-100B-01-D 这一参考型号，我们公司可提供兼容替代线束方案，并根据客户的图纸、样品和应用需求开展规格核对、定制制造及验证配合，协助工程师推进设计适配，帮助采购人员拓展可评估的供应选择。

我是【7A电子网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理18013280527（微信同号）。
