I-PEX 82999-100B-01-D 30P高速信号传输极细同轴线束替代品

一、I-PEX 82999-100B-01-D：30Pin、40AWG、1-1线位定义的极细同轴线束

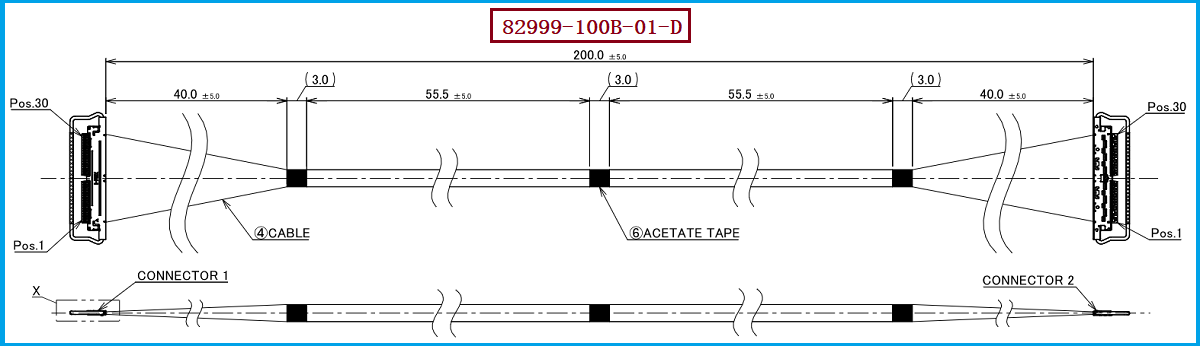

在笔记本电脑、平板电脑、超薄显示设备、AR/VR设备以及其他高密度电子设备中，内部连接空间越来越小，而显示及高速数据传输对信号完整性的要求却越来越高，因此传统线束在空间占用、弯折适应性以及高速信号传输方面面临越来越大的设计压力。I-PEX CABLINE-CAL系列正是面向这类超薄、高速连接场景设计的微型同轴连接器系列，采用0.4mm间距、水平插合结构，官方资料给出的匹配高度为0.73±0.07mm，最大高度约0.8mm，并支持30Pin和40Pin配置。针对本次介绍的产品，I-PEX 82999-100B-01-D属于CABLINE-CAL 30Pin、Micro-Coaxial Cable 40AWG、200mm、1-1结构的极细同轴线束，线位定义为1--1；配套线材端连接器型号为20777-030T-01。根据所提供的82999产品图纸，该线束采用30根Micro-Coaxial AWG #40、50Ω蓝色极细同轴线，线束总长度为200.0±5.0mm，属于适用于高密度内部信号连接的典型极细同轴线束方案。I-PEX官方产品资料也将82999列为30Pin、40AWG、L=200mm、1-1的CABLINE-CAL评估线束料号。

二、为什么极细同轴线束能够兼顾“超细”和“高速”：从信号完整性与EMI抑制看工程价值

对于工程师而言，极细同轴线束的价值并不仅仅是“线径更细”，更重要的是在有限的结构空间内，对高速信号进行更加可控的传输。极细同轴线缆通常通过中心导体传输信号，并利用周围的屏蔽结构及相对稳定的传输结构形成受控的电磁环境，使高速信号在传输过程中降低受到外部电磁干扰的机会，同时也有助于抑制高速信号向周围空间产生不必要的电磁辐射。对于多通道高速信号而言，良好的屏蔽与接地设计还能够降低相邻通道之间的串扰风险。因此，从工程角度看，“极细同轴”并不是简单地把普通导线做细，而是在极小的线缆外径条件下兼顾阻抗、屏蔽、弯折、空间占用和高速传输等多个因素。需要特别说明的是，所提供的82999图纸明确给出了AWG #40、50Ω Micro-Coaxial Cable等线束信息，但没有进一步公开该具体线材内部屏蔽层材料、屏蔽覆盖率等结构参数，因此在进行EMI、串扰或高速SI设计验证时，仍建议以实际使用线材及整套线束的测试数据为准。I-PEX官方针对CABLINE-CAL给出的高速参考测试条件为30Pin、AWG #40、45Ω、100mm及GSSGSSG Pin Assignment，并将40Gbps/lane PAM3列为参考传输能力；这意味着在实际项目中，连接器、线材、长度、阻抗、接地方式以及PCB布局需要作为一个完整的高速链路进行评估，而不能只依据连接器或线缆单独判断最终性能。

三、面向工程师与采购人员的兼容替代：从I-PEX 82999-100B-01-D快速建立供应方案

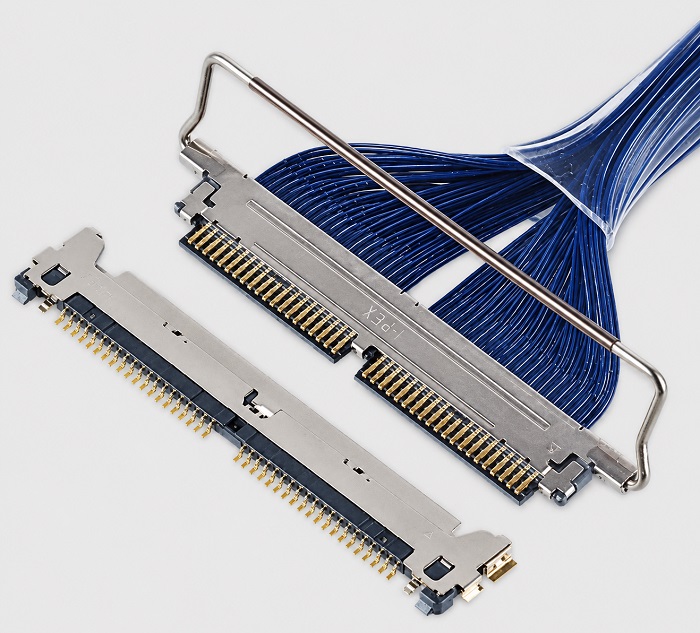

对于正在进行产品开发、BOM国产替代、第二供应商导入或量产降本的工程师和采购人员而言，极细同轴线束的替代并不是简单寻找“相同Pin数、相同长度”的产品，而需要同时核对连接器型号、Pin数量、线材AWG、线位定义、线缆长度、阻抗、端接方式、机械尺寸及高速信号性能。我们公司可提供：I-PEX 82999-100B-01-D兼容替代线束方案，可围绕30Pin、40AWG、200mm、1-1线位定义以及20777-030T-01配套连接器应用要求进行极细同轴线束的生产制造与替代开发。对于需要进行国产替代或供应链优化的客户，我们可以按照客户实际产品结构和技术要求，对线束长度、线位定义、端部连接器、加工方式及批量生产要求进行匹配，并在样品阶段配合工程验证。I-PEX官方资料显示，CABLINE-CAL的30Pin插头Housing型号包括20777-030T-01，并配套3298-0301 Plug Shell、3300-0301 Lock Bar以及30Pin Receptacle 20729-030E-02等相关零件；官方同时列出了82998、82999、83000等30Pin 1-1不同长度的40AWG极细同轴线束，因此在进行替代选型时，可以以“连接器接口+线材规格+长度+线位定义+电气性能”的方式建立完整的兼容性验证体系，而不是仅依据外观进行判断。

四、选型和兼容与替代方案参考及建议：从样品验证走向稳定量产

对于需要替代I-PEX 82999-100B-01-D的项目，建议工程师首先确认设备内部安装空间以及连接器的机械接口，再确认30Pin、40AWG、1-1线位定义和约200mm线束长度等核心条件；如果项目对高速信号有较高要求，还应进一步确认实际系统所使用的信号协议、工作频率、线缆阻抗、插入损耗、回波损耗、串扰及EMI表现，并通过整机或实际系统进行验证。I-PEX官方资料显示，CABLINE-CAL支持AWG38、AWG40、AWG42、AWG44 Micro-Coaxial Cable，并具有0.4mm接触间距、水平插合、机械锁结构等特点；其中AWG40的连接器额定电流资料为0.30A/contact，但实际线束的额定能力仍应结合具体线材、温升和整机使用条件确认。对于替代产品而言，我们建议采用“原型号尺寸及接口确认→样品打样→导通及线位检查→机械装配验证→高速信号测试→EMI/串扰验证→小批量试产→量产导入”的方式进行，而不是未经测试直接进行完全替换。特别是对于笔记本显示、超薄显示、高速摄像、AR/VR等对空间和信号完整性要求较高的应用，更需要关注线束弯折状态、连接器锁止状态以及实际装机后的高速信号表现。I-PEX资料也特别强调其CABLINE-CAL机械锁结构只有在连接器完全插合后才能锁定，有助于避免不完全插合及连接器回退，因此替代方案的机械配合与锁止可靠性同样属于需要验证的重要项目。

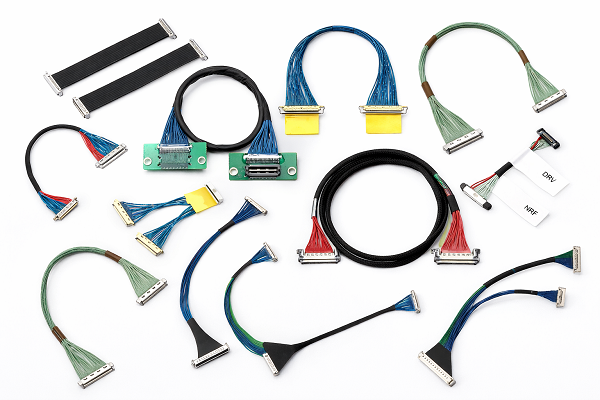

I-PEX 82999-100B-01-D是一款面向高密度电子设备内部连接的30Pin、40AWG、200mm、1-1极细同轴线束，其配套线材端连接器型号为20777-030T-01。对于需要进行原厂料号替代、国产替代、第二供应商开发或长期供应保障的客户而言，真正有价值的替代方案不仅需要做到“规格相似”，更需要在连接器匹配、线位定义、线材规格、机械尺寸、信号完整性以及量产一致性等方面建立完整的验证体系。我们公司专注于极细同轴线束生产制造，可针对I-PEX 82999-100B-01-D提供兼容替代线束开发与生产服务，为工程师提供样品验证和技术配合，为采购人员提供稳定的供应链替代选择，帮助客户在保持产品连接性能和结构适配性的同时，实现极细同轴线束的国产化及供应链优化。

我是【7A电子网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理18013280527（微信同号）。
