I-PEX 82998-100B-01-D 30P高速信号传输极细同轴线束替代品

一、超薄空间下的高速信号连接：极细同轴线束在TI工业视觉中的应用价值

随着机器视觉、工业相机、智能检测、机器人视觉及边缘AI等应用不断向小型化、高分辨率和高速数据传输方向发展，视觉系统内部的高速信号连接也面临更加严格的空间与信号完整性要求。TI（Texas Instruments）面向机器视觉提供了包括高速通信、视频SerDes、视觉处理及摄像头相关的解决方案，其工业视觉应用需要在有限空间内实现高速视频、控制及相关数据的可靠传输。TI官方资料也指出，部分高速视频SerDes方案能够通过更纤细的micro-coaxial cable实现高速视频及相关信号传输，从而有利于紧凑型视觉设备的布线设计。

在这类应用中，极细同轴线束并不仅仅承担“连接”作用，其线材阻抗、结构尺寸、屏蔽性能、连接器匹配以及整体装配质量都会影响高速信号传输表现。对于工业相机、视觉传感器、机器视觉处理单元以及紧凑型摄像模组而言，采用更小型化的同轴线束，可以在有限的设备内部空间中优化走线，并为高密度电子组件布局提供更大的设计自由度。TI的机器视觉资料也强调了高速视频通信、实时数据处理以及紧凑型视觉设备设计的重要性。

二、82998-100B-01-D极细同轴线束：以成熟规格为基础的兼容替代制造方案

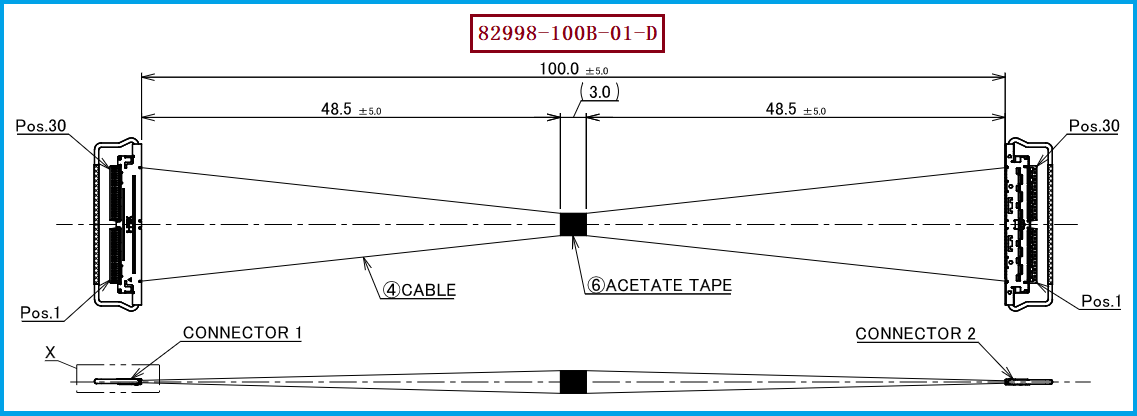

本次重点介绍的极细同轴线束产品料号为 I-PEX 82998-100B-01-D，属于CABLINE®-CAL系列30P、1-1直通型极细同轴线束方案。该型号采用30根Micro-Coaxial AWG #40极细同轴线材，标称阻抗为50Ω，线束长度为100±5mm，两端均采用CABLINE-CAL 30P连接结构。根据相关产品资料，该线束使用的线材端连接器型号为 I-PEX 20777-030T-01，并配套相应的30Pin CABLINE-CAL连接结构；对应的连接器系统采用0.4mm间距、水平插合设计，并具有机械锁止结构，适用于对安装高度及布线空间要求较高的电子设备。

对于工程师而言，这类方案的价值在于可以围绕既有连接器接口、线材规格及线束尺寸开展替代设计，而不必从零开始重新定义整个连接系统；对于采购人员而言，则可以根据原有料号、连接器型号、AWG规格及线束长度等关键参数快速进行供应链筛选与替代方案评估。我们公司可提供：82998-100B-01-D兼容替代线束方案，可根据客户实际应用需求进行极细同轴线材、连接器、线长、端接形式及线束结构的配套制造，为采用I-PEX CABLINE-CAL系列接口的客户提供国产化/供应链替代选择。

需要特别说明的是，“兼容替代”是基于接口、结构及应用参数进行的工程替代方案，并不代表I-PEX原厂授权或两者未经验证即可完全等效。对于高速视觉应用，正式导入前仍建议根据客户设备的实际接口、阻抗、传输速率、线长及SI（Signal Integrity）要求进行样品验证和系统级测试。

三、工程选型重点：20777-030T-01连接器与38/40/42/44AWG线材适配

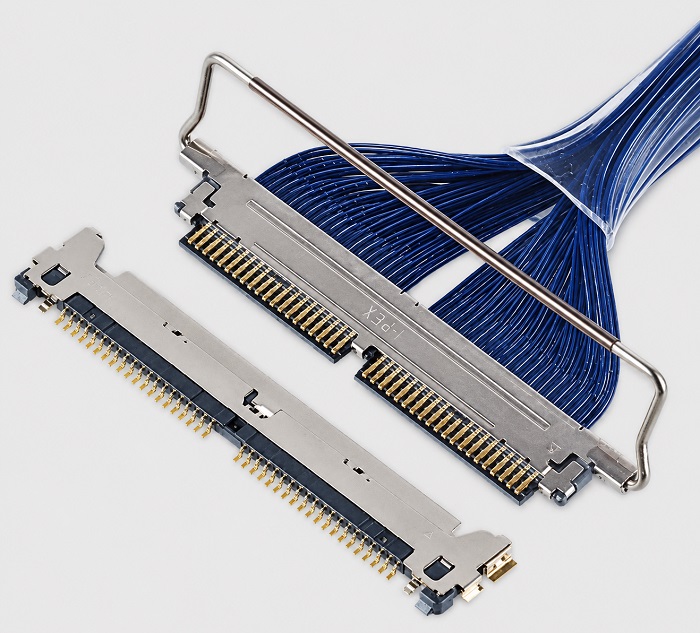

从工程选型角度来看，I-PEX 20777-030T-01是本款30Pin极细同轴线束的重要连接器型号。根据前述CABLINE-CAL产品资料，该系列连接器支持多种Micro-Coaxial cable规格，包括 38AWG、40AWG、42AWG和44AWG，因此在实际项目中，工程师可以结合设备内部空间、线束柔韧性、信号传输要求及电气性能要求，对不同AWG规格进行选型。资料显示，CABLINE-CAL系列还覆盖30Pin及40Pin产品，并采用0.4mm contact pitch、水平插合及机械锁结构，适合薄型、小型及高密度连接应用。

选型和兼容与替代方案参考及建议

如果客户现有方案对应 I-PEX 82998-100B-01-D，且需要寻找兼容替代线束，建议首先确认原系统的Pin数、连接器接口、插合方向、线束长度、线材AWG以及高速信号要求。其中，原型号采用30P 1-1结构、100mm线长及AWG #40 Micro-Coax，是本方案进行替代设计时的重要参考条件。如果设备空间更加紧凑或对线束柔韧性、外径等有特殊要求，也可以进一步结合 38AWG、40AWG、42AWG、44AWG不同规格的Micro-Coaxial cable进行工程评估。需要注意的是，不同AWG线材的电气特性、机械特性及载流能力存在差异，因此不能仅以“能够装配”作为替代判断依据；对于高速图像传输系统，应进一步进行阻抗、插损、回损、串扰及实际数据传输稳定性等验证。

从采购与供应链角度，如果客户希望降低单一品牌供应风险或寻找国产制造替代，可将 82998-100B-01-D + 20777-030T-01 + 40AWG Micro-Coax + 30Pin + 100mm + 1-1直通结构作为基础规格组合进行询价和样品确认。对于长度、AWG或端接方式不同的项目，也可以在该基础方案上进行定制，而不必局限于单一标准线束型号。

四、从样品验证到批量供货：面向工业视觉设备的极细同轴线束制造

在TI工业视觉、机器视觉相机、视觉传感器及相关高速电子设备中，线束通常处于PCB、图像传感器、高速SerDes接口以及处理器之间的关键连接位置。TI的V3Link等高速SerDes方案强调通过线缆传输高速原始视频、控制及相关信号，并面向机器人、自动化、医疗成像及监控等应用；这意味着在实际产品设计中，线缆及连接器并非简单的被动附件，而是整个高速链路的一部分。

因此，我司围绕极细同轴线束产品，可针对 I-PEX 82998-100B-01-D这一典型规格提供兼容替代制造服务，并以 20777-030T-01连接器及Micro-Coaxial cable为基础，根据客户项目要求进行样品打样、规格确认、线长调整及批量生产。对于工程研发人员，我们可以围绕现有结构及接口进行替代设计评估；对于采购人员，则可以围绕料号、连接器型号、AWG规格、线长及数量等信息进行供应链导入和批量采购评估。对于涉及高速信号的产品，则建议在样品阶段完成必要的SI及系统级验证后，再进入批量导入。

I-PEX 82998-100B-01-D是一款典型的30Pin、1-1直通型CABLINE-CAL极细同轴线束方案，其核心组合包括20777-030T-01连接器、Micro-Coaxial极细同轴线材以及紧凑型高密度连接结构。针对采用类似接口及规格的工业视觉、机器视觉、摄像模组和高速电子设备，我司可提供82998-100B-01-D兼容替代线束方案，并支持围绕38AWG、40AWG、42AWG、44AWG等Micro-Coaxial cable规格进行工程选型与定制评估。对于有国产化替代、供应链优化、第二供应商导入或特殊规格定制需求的客户，可结合实际设备参数进行样品验证与技术确认，以实现从工程设计、样品试制到批量制造的完整线束供应支持。

我是【7A电子网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。
